Hochgeschwindigkeitszähler-Anweisungen (HSC)

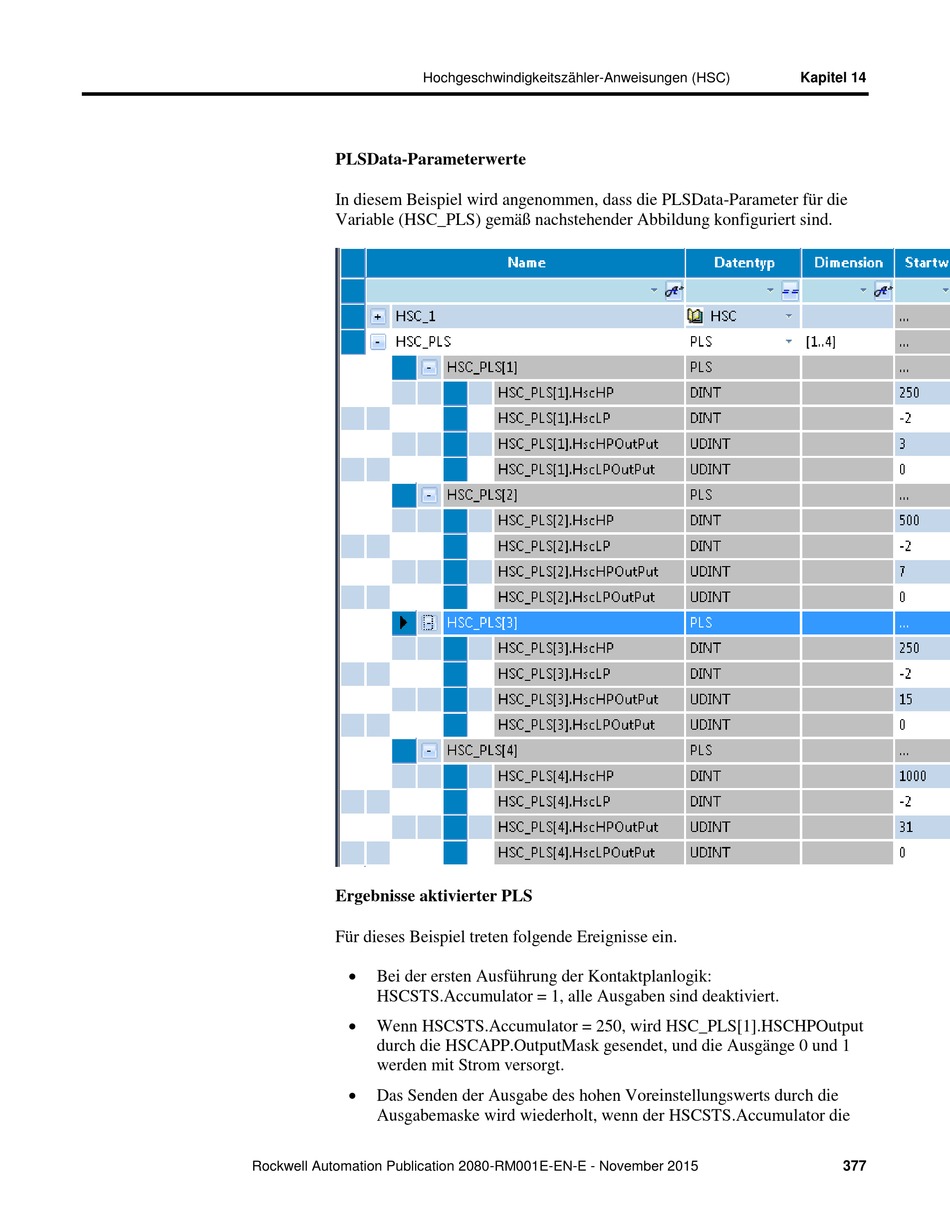

PLSData-Parameterwerte
In diesem Beispiel wird angenommen, dass die PLSData-Parameter fü r die
Variable (HSC_PLS) gemä ß nachstehender Abbildung konfiguriert sind.
Ergebnisse aktivierter PLS
Fü r dieses Beispiel treten folgende Ereignisse ein.
Bei der ersten Ausfü hrung der Kontaktplanlogik:
HSCSTS.Accumulator = 1, alle Ausgaben sind deaktiviert.
Wenn HSCSTS.Accumulator = 250, wird HSC_PLS[1].HSCHPOutput
durch die HSCAPP.OutputMask gesendet, und die Ausgä nge 0 und 1
werden mit Strom versorgt.
Das Senden der Ausgabe des hohen Voreinstellungswerts durch die
Ausgabemaske wird wiederholt, wenn der HSCSTS.Accumulator die
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Kapitel 14
377
