Funktionsblö Cke - Allen-Bradley Micro800 Anweisungen

Element Element
nr.
Blockname
Eingabe
Eingabeverbindun
g
Ausgabe
Ausgabeverbindu
ng
Suchen von Informationen zu Anweisungen und Kontaktplanelementen
Buchstaben oder Unterstrich beginnen, gefolgt von Buchstaben, Zahlen und
einzelnen Unterstrichen.
Siehe auch
Programmelemente
Programme
Funktionsblö cke
Operatoren
Funktionsblöcke
Ein Funktionsblock ist ein Anweisungsblock, der Eingabeparameter und
Ausgabeparameter umfasst und mit internen Daten (Parametern) funktioniert.
Die Funktion kann als strukturierter Text, Kontaktplan oder
Funktionsblockdiagramm geschrieben werden.

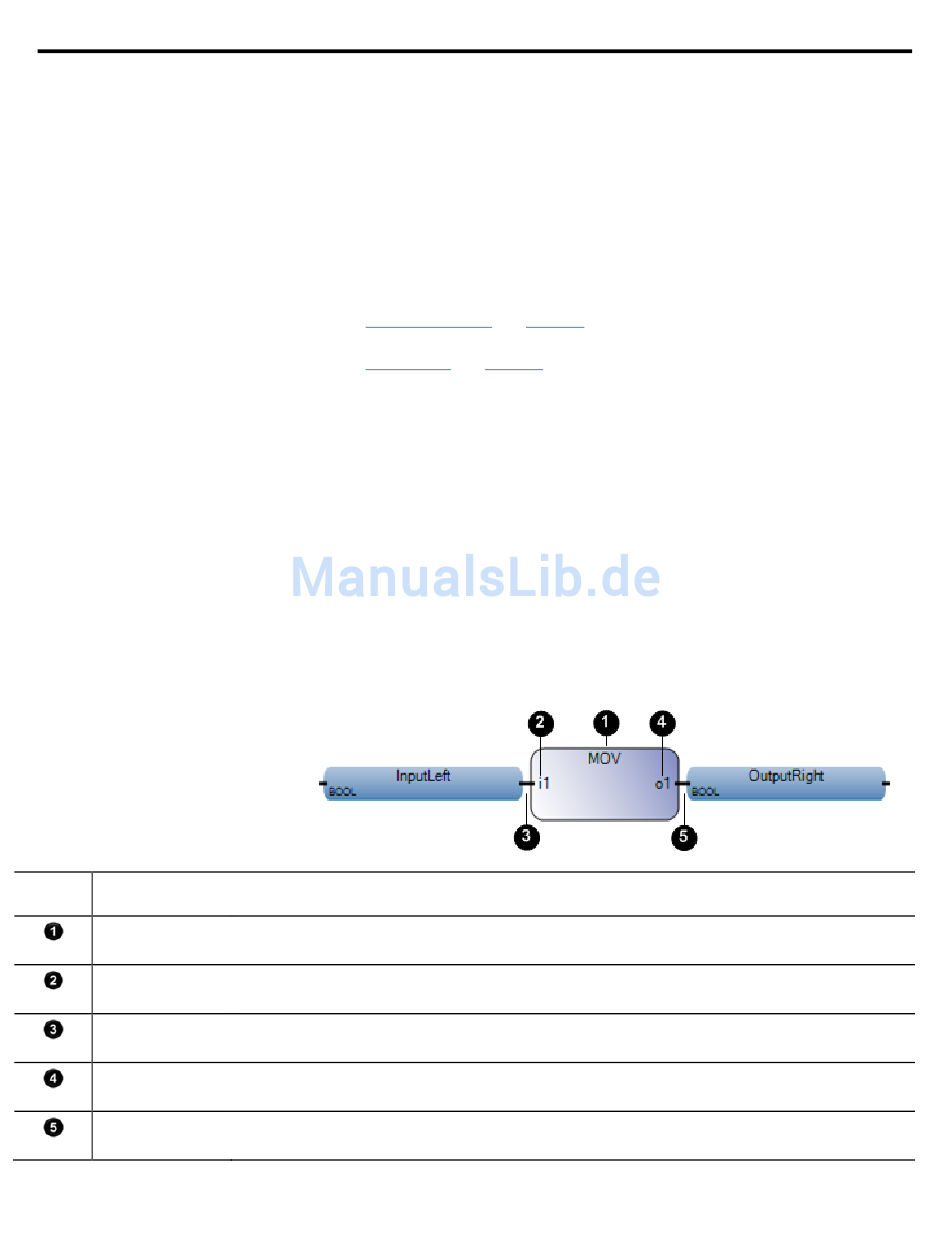

Anweisungsblockformat
Ein Anweisungsblock wird durch ein Rechteck dargestellt und verfü gt ü ber
eine feste Zahl von Ein- und Ausgangsverbindungspunkten. Ein elementarer
Anweisungsblock fü hrt eine einzelne Funktion aus.
Beschreibung
Der Name der vom Anweisungsblock auszuführenden Funktion steht in dem kleinen Rechteck
(oben).
Jede Eingabe eines Anweisungsblocks ist beschriftet und hat einen bestimmten Typ.
Eingaben werden am linken Rand verbunden.
Jede Ausgabe eines Anweisungsblocks ist beschriftet und hat einen bestimmten Typ.
Ausgaben werden am rechten Rand verbunden.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
auf seite 21
auf seite 19
Kapitel 1
21
