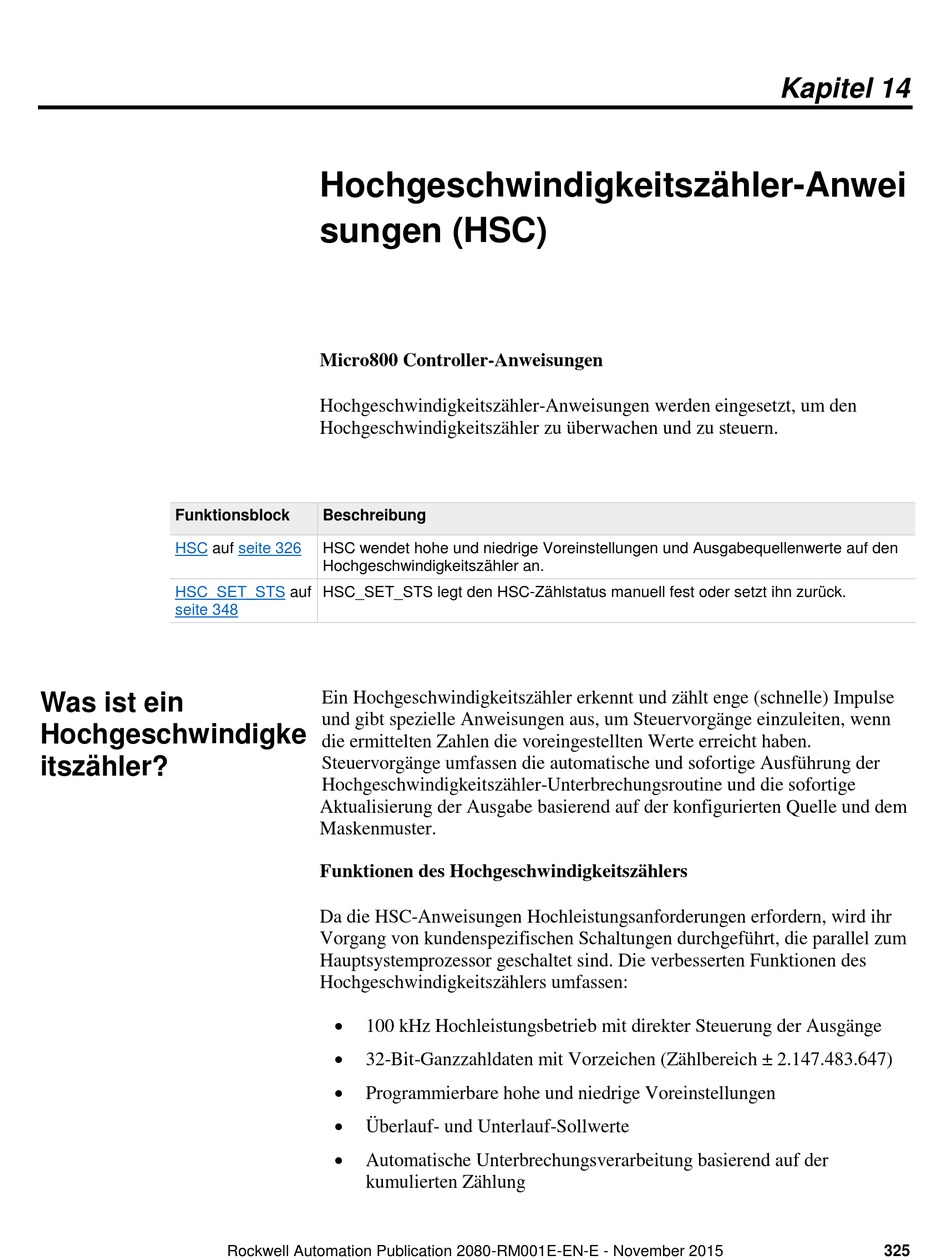

Hochgeschwindigkeit Szähler-Anweisungen (Hsc); Was Ist Ein Hochgeschwindigkeitszä Hler - Allen-Bradley Micro800 Anweisungen

Funktionsblock
HSC auf
HSC_SET_STS
seite 348
Was ist ein
Hochgeschwindigke
itszähler?
Hochgeschwindigkeitszähler-Anwei
sungen (HSC)
Micro800 Controller-Anweisungen
Hochgeschwindigkeitszä hler-Anweisungen werden eingesetzt, um den
Hochgeschwindigkeitszä hler zu ü berwachen und zu steuern.
Beschreibung
seite 326 HSC wendet hohe und niedrige Voreinstellungen und Ausgabequellenwerte auf den
Hochgeschwindigkeitszähler an.
auf HSC_SET_STS legt den HSC-Zählstatus manuell fest oder setzt ihn zurück.
Ein Hochgeschwindigkeitszä hler erkennt und zä hlt enge (schnelle) Impulse
und gibt spezielle Anweisungen aus, um Steuervorgä nge einzuleiten, wenn
die ermittelten Zahlen die voreingestellten Werte erreicht haben.
Steuervorgä nge umfassen die automatische und sofortige Ausfü hrung der
Hochgeschwindigkeitszä hler-Unterbrechungsroutine und die sofortige
Aktualisierung der Ausgabe basierend auf der konfigurierten Quelle und dem
Maskenmuster.
Funktionen des Hochgeschwindigkeitszä hlers
Da die HSC-Anweisungen Hochleistungsanforderungen erfordern, wird ihr
Vorgang von kundenspezifischen Schaltungen durchgefü hrt, die parallel zum
Hauptsystemprozessor geschaltet sind. Die verbesserten Funktionen des
Hochgeschwindigkeitszä hlers umfassen:

100 kHz Hochleistungsbetrieb mit direkter Steuerung der Ausgä nge

32-Bit-Ganzzahldaten mit Vorzeichen (Zä hlbereich ± 2.147.483.647)

Programmierbare hohe und niedrige Voreinstellungen

Überlauf- und Unterlauf-Sollwerte

Automatische Unterbrechungsverarbeitung basierend auf der
kumulierten Zä hlung
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Kapitel 14
325
