Hinzufügen Von Kontaktelementen - Allen-Bradley Micro800 Anweisungen

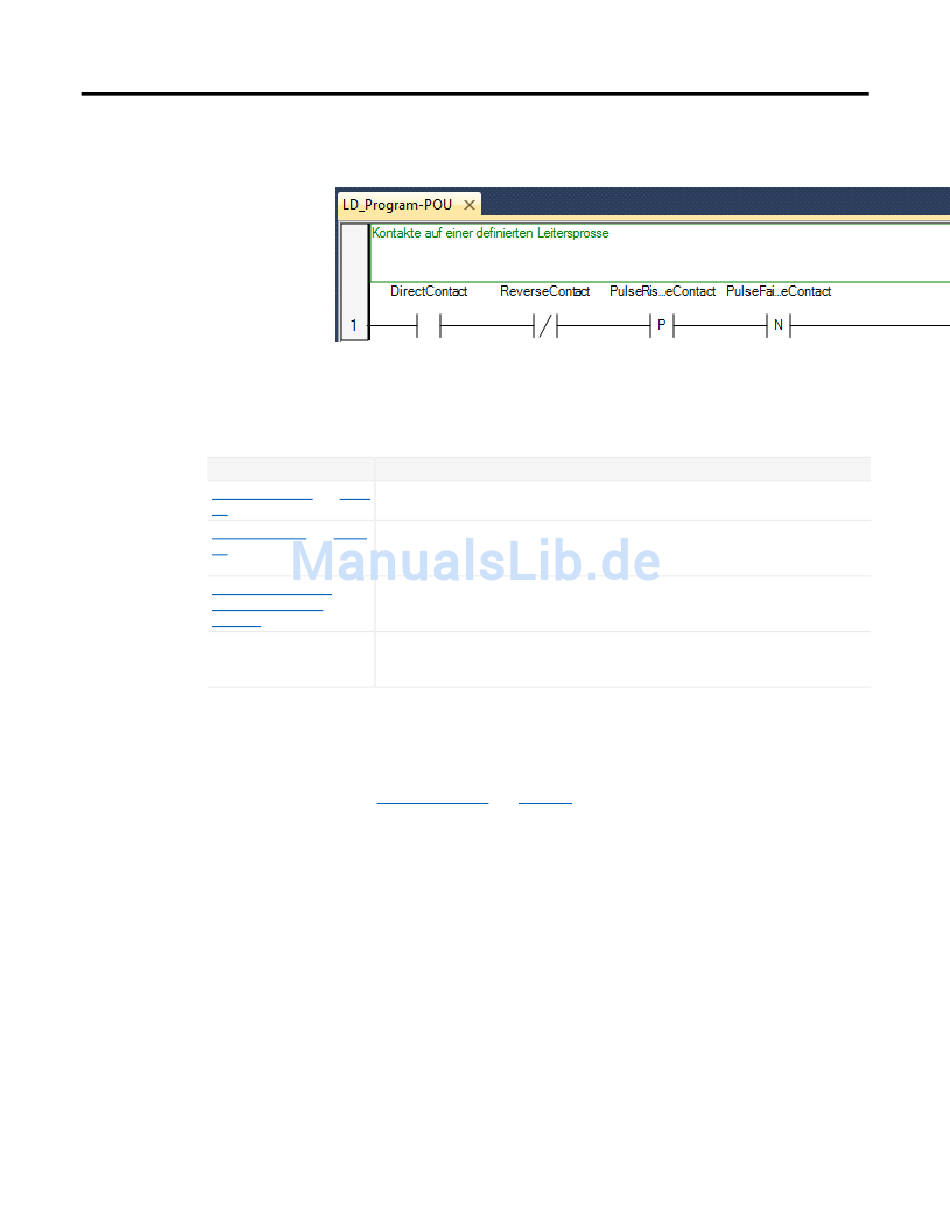

Beispiel: Kontakte
Folgende Kontaktelementtypen aus der KOP-Toolbox in Connected
Components Workbench kö nnen Sie Ihrem KOP-Programm hinzufü gen.
Kontaktelement Beschreibung
Direkter Kontakt auf seite Direkte Kontakte unterstützen eine boolesche Operation zwischen dem Status
58 einer Anschlussleitung und einer booleschen Variablen.
Umkehrkontakt auf seite Umkehrkontakte ermöglichen einen booleschen Vorgang zwischen dem
59
Status einer Verbindungslinie und der booleschen Negation einer booleschen
Variablen.
Impuls-Kontakt bei Impulsanstiegflanken-Kontakte (positiv) ermöglichen einen booleschen
steigender Flanke auf Vorgang zwischen einem Verbindungslinienstatus und der Anstiegflanke einer
seite 59 booleschen Variablen.
Impuls-Kontakt bei Impulsabstiegflanken-Kontakte (negativ) ermöglichen einen booleschen
fallender Flanke Vorgang zwischen einem Verbindungslinienstatus und der Abstiegflanke einer
booleschen Variablen.
Siehe auch
KOP-Toolbox-Elemente
KOP-Programm
Hinzufügen von Kontaktelementen
Fü hren Sie die folgenden Schritte aus, um dem Strompfad ein
Kontaktelement hinzuzufü gen, oder ä ndern Sie den Kontakttyp.
Hinzufü gen eines Kontaktelements
1. Stellen Sie sicher, dass im KOP-Programm ein Strompfad fü r den
Kontakt definiert ist.
2. Ziehen Sie das Kontaktelement aus der Toolbox auf den Strompfad im
Sprach-Editor.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Elemente des Kontaktplans (KOP)
auf seite 37
Kapitel 3
57
