Allen-Bradley Micro800 Anweisungen Seite 605

Nein Element Beschreibung
Controller-Ausga Sendet den BW an den PowerFlex-Antrieb (0-10 V).
be
PowerFlex-Antrie Steuert die Wasserpumpe (0-50 Hz).
b
Wasserpumpe Steuert den Wasserpegel im Versorgungstank.
Ausgabetransfer Misst die Hö he des Wasserversorgungspegels (4-20 mA) und sendet den PW an den Controller.
gerät
Controller-Eingan Empfä ngt dem PW (Wasserversorgungspegel von 4-20 mA).
g
SPS-Programm Konvertiert den PW (RTD-Signal) in die gleiche Einheit um wie die des SW (Maßeinheit der Höhe)
und bestimmt die Differenz zwischen dem PW und dem SW und stellt den BW gemäß der in den P-, I-
und D-Parametern definierten Parameterwerte ein.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisung „Proportional-Integral-Differential" (PID)
beschreibt die Ereignisse, die auftreten, wenn das Steuerungsprogramm
ausgefü hrt wird.

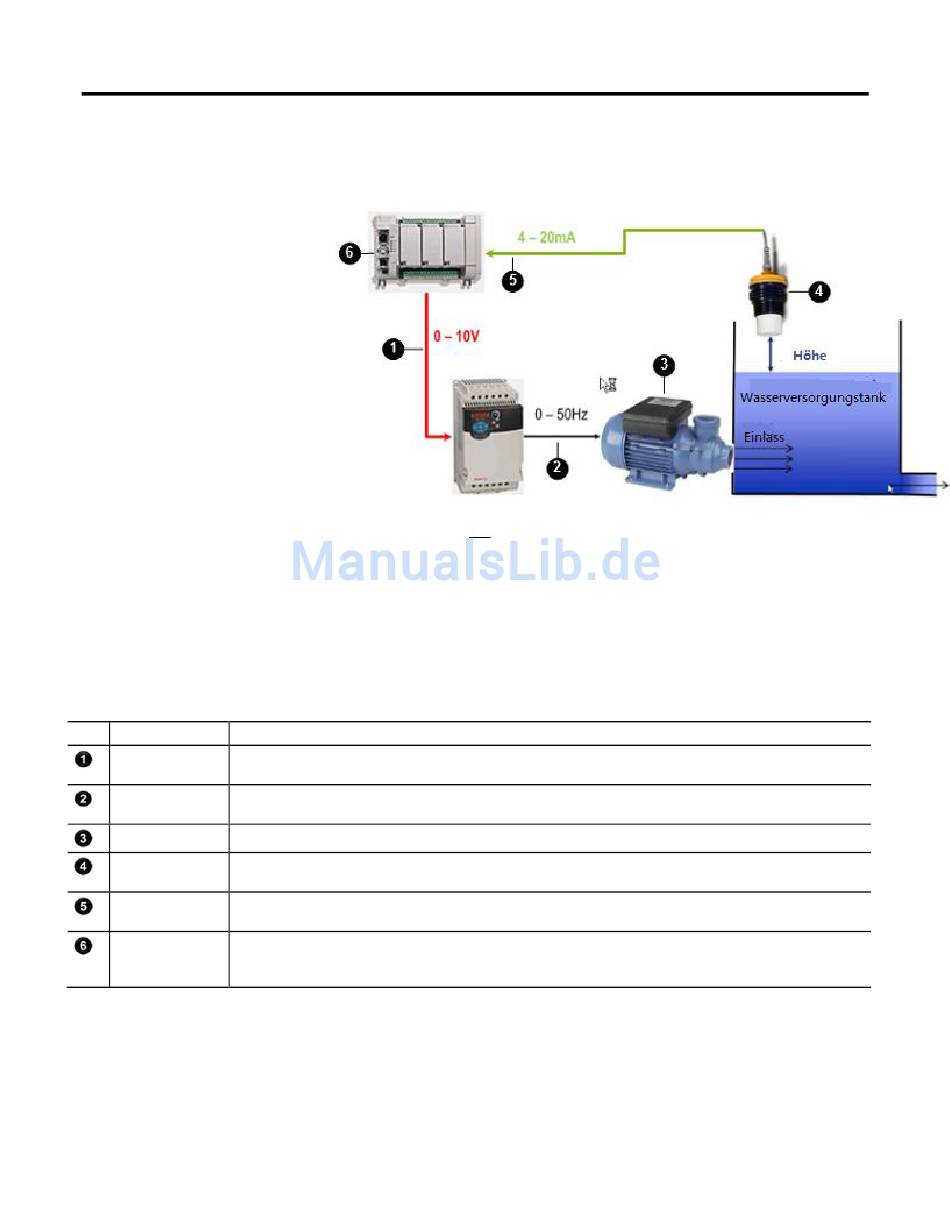

Sequenz der Ereignisse in einem System fü r den
Wasserversorgungspegel
In der folgenden Tabelle werden die Komponenten des Systems fü r den
Wasserversorgungspegel angezeigt. Die Tabelle beschreibt sequenziell die
Ereignisse, die im System auftreten, wenn das Programm zur Steuerung des
Wasserversorgungspegels ausgefü hrt wird.
Kapitel 20
