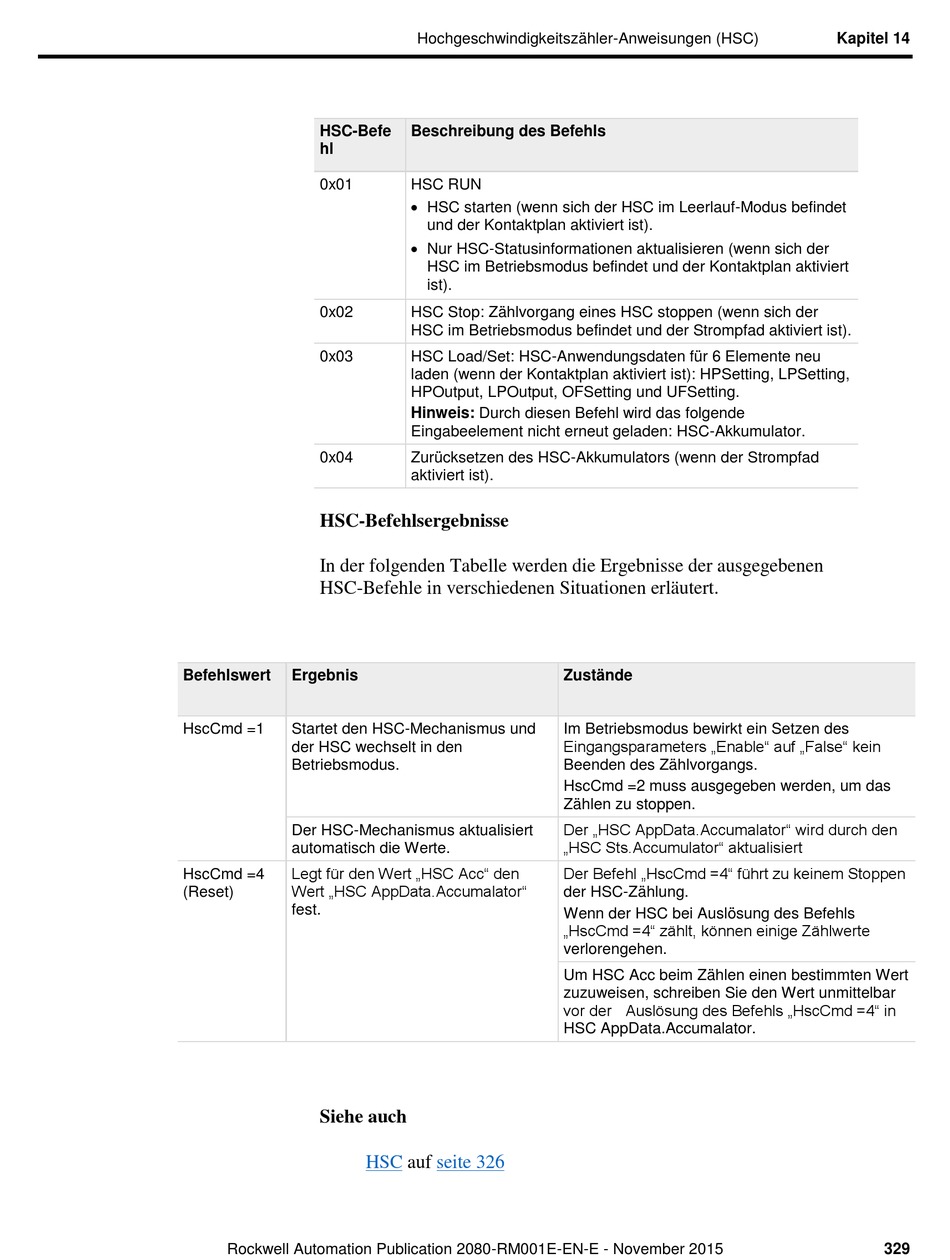

Allen-Bradley Micro800 Anweisungen Seite 329

HSC-Befe
hl
0x01
0x02
0x03
0x04
HSC-Befehlsergebnisse
In der folgenden Tabelle werden die Ergebnisse der ausgegebenen
HSC-Befehle in verschiedenen Situationen erlä utert.
Befehlswert Ergebnis
HscCmd =1 Startet den HSC-Mechanismus und
der HSC wechselt in den
Betriebsmodus.
Der HSC-Mechanismus aktualisiert
automatisch die Werte.
Legt für den Wert „HSC Acc" den
HscCmd =4
Wert „HSC AppData.Accumalator"
(Reset)
fest.
Siehe auch
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Hochgeschwindigkeitszähler-Anweisungen (HSC)
Beschreibung des Befehls
HSC RUN
 HSC starten (wenn sich der HSC im Leerlauf-Modus befindet
und der Kontaktplan aktiviert ist).
 Nur HSC-Statusinformationen aktualisieren (wenn sich der
HSC im Betriebsmodus befindet und der Kontaktplan aktiviert
ist).
HSC Stop: Zä hlvorgang eines HSC stoppen (wenn sich der
HSC im Betriebsmodus befindet und der Strompfad aktiviert ist).
HSC Load/Set: HSC-Anwendungsdaten für 6 Elemente neu
laden (wenn der Kontaktplan aktiviert ist): HPSetting, LPSetting,
HPOutput, LPOutput, OFSetting und UFSetting.
Hinweis: Durch diesen Befehl wird das folgende
Eingabeelement nicht erneut geladen: HSC-Akkumulator.
Zurücksetzen des HSC-Akkumulators (wenn der Strompfad
aktiviert ist).
HSC auf seite 326
Zustände
Im Betriebsmodus bewirkt ein Setzen des
Eingangsparameters „Enable" auf „False" kein
Beenden des Zählvorgangs.
HscCmd =2 muss ausgegeben werden, um das
Zählen zu stoppen.
Der „HSC AppData.Accumalator" wird durch den
„HSC Sts.Accumulator" aktualisiert
Der Befehl „HscCmd =4" führt zu keinem Stoppen
der HSC-Zählung.
Wenn der HSC bei Auslö sung des Befehls
„HscCmd =4" zählt, können einige Zählwerte
verlorengehen.
Um HSC Acc beim Zä hlen einen bestimmten Wert
zuzuweisen, schreiben Sie den Wert unmittelbar
vor der Auslösung des Befehls „HscCmd =4" in
HSC AppData.Accumalator.
