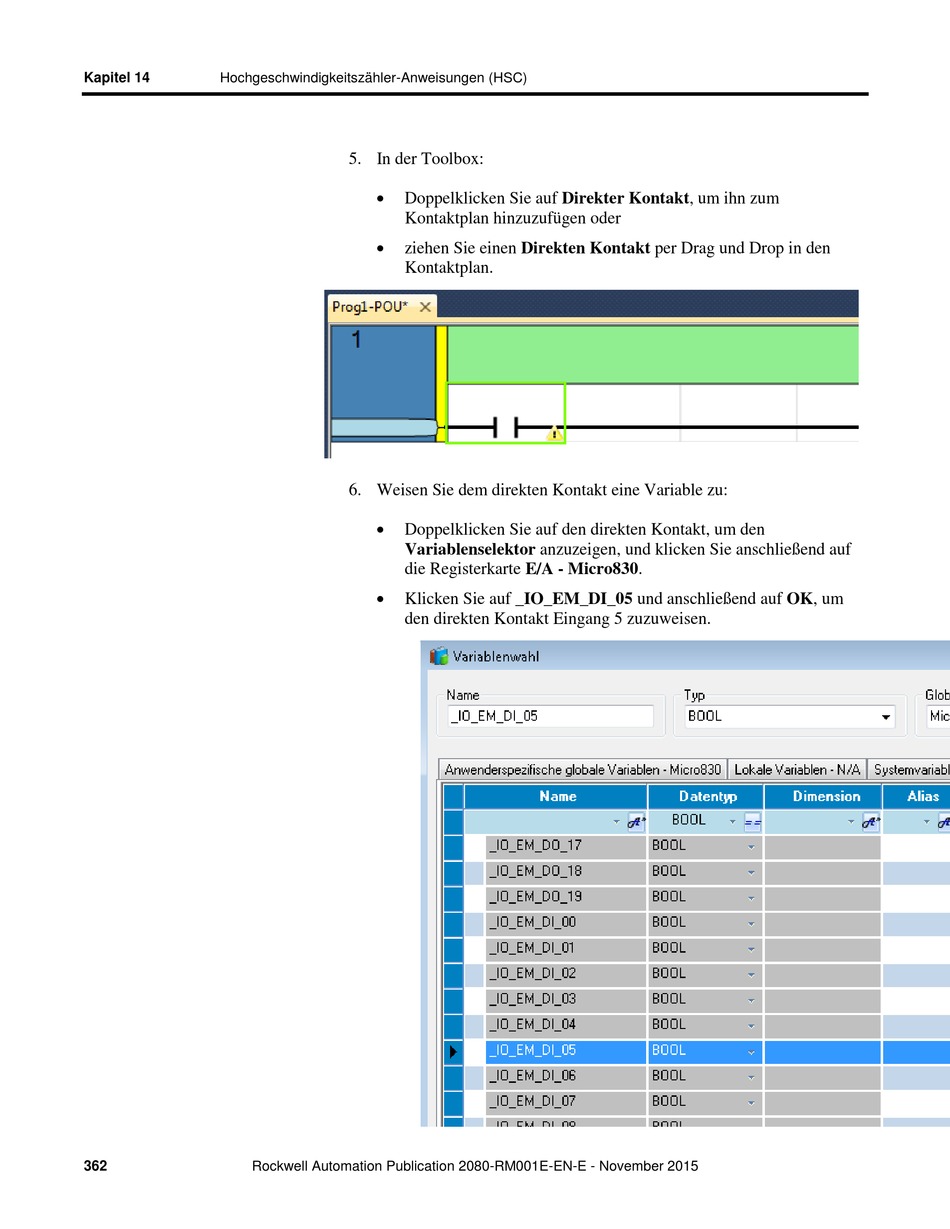

Allen-Bradley Micro800 Anweisungen Seite 362

Kapitel 14 Hochgeschwindigkeitszähler-Anweisungen (HSC)
362 Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
5. In der Toolbox:

Doppelklicken Sie auf Direkter Kontakt, um ihn zum
Kontaktplan hinzuzufü gen oder

ziehen Sie einen Direkten Kontakt per Drag und Drop in den
Kontaktplan.
6. Weisen Sie dem direkten Kontakt eine Variable zu:

Doppelklicken Sie auf den direkten Kontakt, um den
Variablenselektor anzuzeigen, und klicken Sie anschließ end auf
die Registerkarte E/A - Micro830.

Klicken Sie auf _IO_EM_DI_05 und anschließ end auf OK, um
den direkten Kontakt Eingang 5 zuzuweisen.
