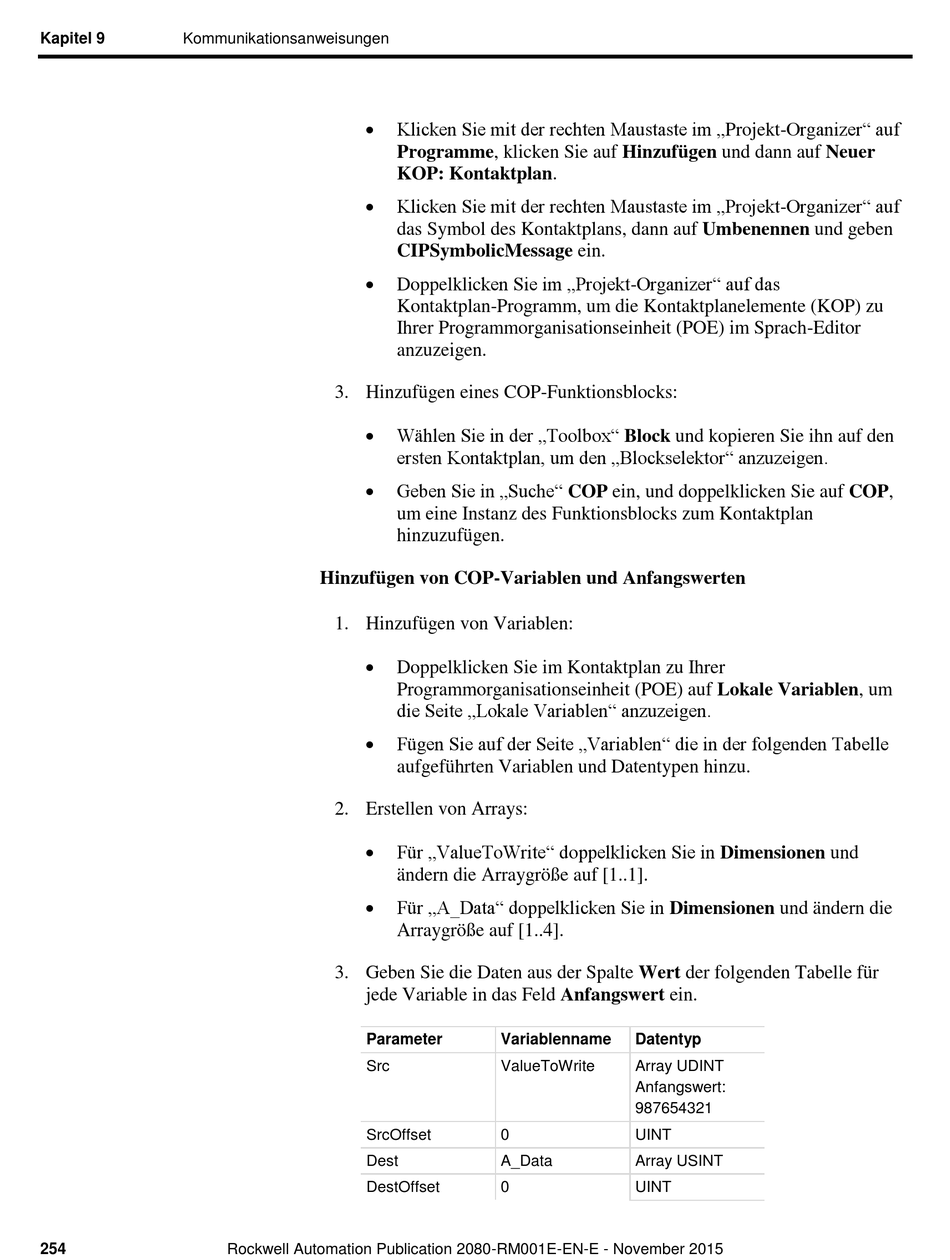

Allen-Bradley Micro800 Anweisungen Seite 254

Kapitel 9 Kommunikationsanweisungen
254

Klicken Sie mit der rechten Maustaste im „Projekt-Organizer" auf
Programme, klicken Sie auf Hinzufü gen und dann auf Neuer
KOP: Kontaktplan.

Klicken Sie mit der rechten Maustaste im „Projekt-Organizer" auf
das Symbol des Kontaktplans, dann auf Umbenennen und geben
CIPSymbolicMessage ein.

Doppelklicken Sie im „Projekt-Organizer" auf das
Kontaktplan-Programm, um die Kontaktplanelemente (KOP) zu
Ihrer Programmorganisationseinheit (POE) im Sprach-Editor
anzuzeigen.
3. Hinzufü gen eines COP-Funktionsblocks:

Wählen Sie in der „Toolbox" Block und kopieren Sie ihn auf den
ersten Kontaktplan, um den „Blockselektor" anzuzeigen.

Geben Sie in „Suche" COP ein, und doppelklicken Sie auf COP,
um eine Instanz des Funktionsblocks zum Kontaktplan
hinzuzufü gen.
Hinzufü gen von COP-Variablen und Anfangswerten
1. Hinzufü gen von Variablen:

Doppelklicken Sie im Kontaktplan zu Ihrer
Programmorganisationseinheit (POE) auf Lokale Variablen, um
die Seite „Lokale Variablen" anzuzeigen.

Fügen Sie auf der Seite „Variablen" die in der folgenden Tabelle
aufgefü hrten Variablen und Datentypen hinzu.
2. Erstellen von Arrays:

Für „ValueToWrite" doppelklicken Sie in Dimensionen und
ä ndern die Arraygrö ß e auf [1..1].

Für „A_Data" doppelklicken Sie in Dimensionen und ä ndern die
Arraygrö ß e auf [1..4].
3. Geben Sie die Daten aus der Spalte Wert der folgenden Tabelle fü r
jede Variable in das Feld Anfangswert ein.
Parameter
Src
SrcOffset
Dest
DestOffset
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Variablenname Datentyp
ValueToWrite Array UDINT
Anfangswert:
987654321
0 UINT
A_Data Array USINT
0 UINT
