Element
Sollwert (SW)
Prozesswert (PW)
Bearbeiteter Wert (BW)
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Anweisung „Proportional-Integral-Differential" (PID)

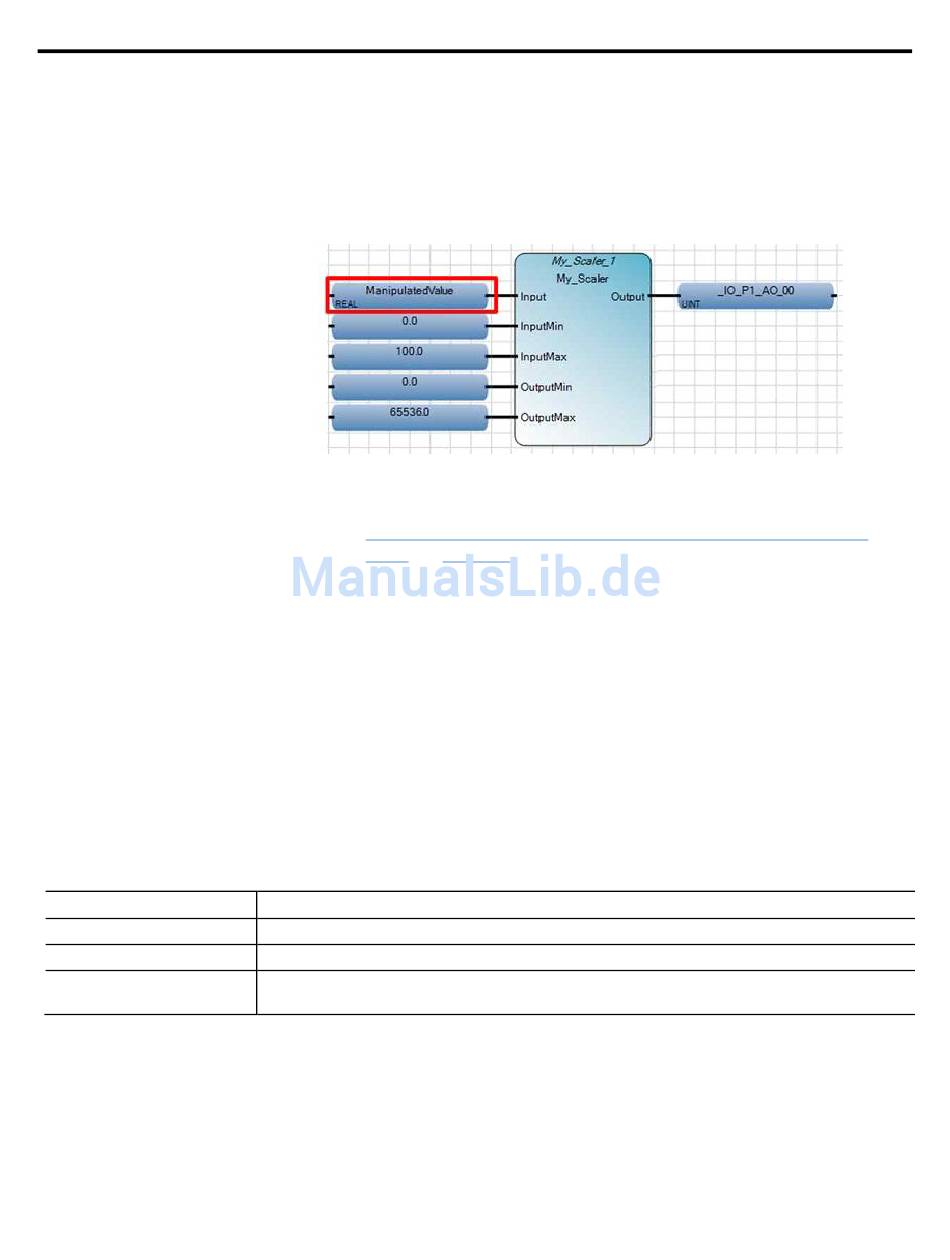

Konvertieren eines bearbeiteten Werts in einem analogen Ausgang
Dieser UDFB konvertiert einen bearbeiteten Wert (BW) in einen analogen
Ausgang (AA), damit dieser zur Steuerung eines analogen Eingangs (AE)
verwendet werden kann.
Siehe auch
Verwenden einer Anweisung „Proportional-Integral-Differential"
(PID) auf
Beispiel: So erstellen Sie ein
IPIDController-Programm zur
Temperatursteuerung
Das Temperatursteuerungsprogramm hä lt die Temperatur innerhalb der
Steuerungszone.

Sollwert, Prozess- und bearbeitete Werte

In der folgenden Tabelle ist definiert, wie die Werte SW, PW und BW im
Temperatursteuerungsprogramm verwendet werden.
Beschreibung
Misst die Temperatur in Grad Celsius, was die Temperatur für die Steuerungszone definiert.
Muss in die gleiche Einheit wie der SW konvertiert werden, also in Grad Celsius.
Muss in einen analogen Wert konvertiert werten, sodass er die Ausgabe zum PWM zur
Steuerung des Heizelements sein kann.
