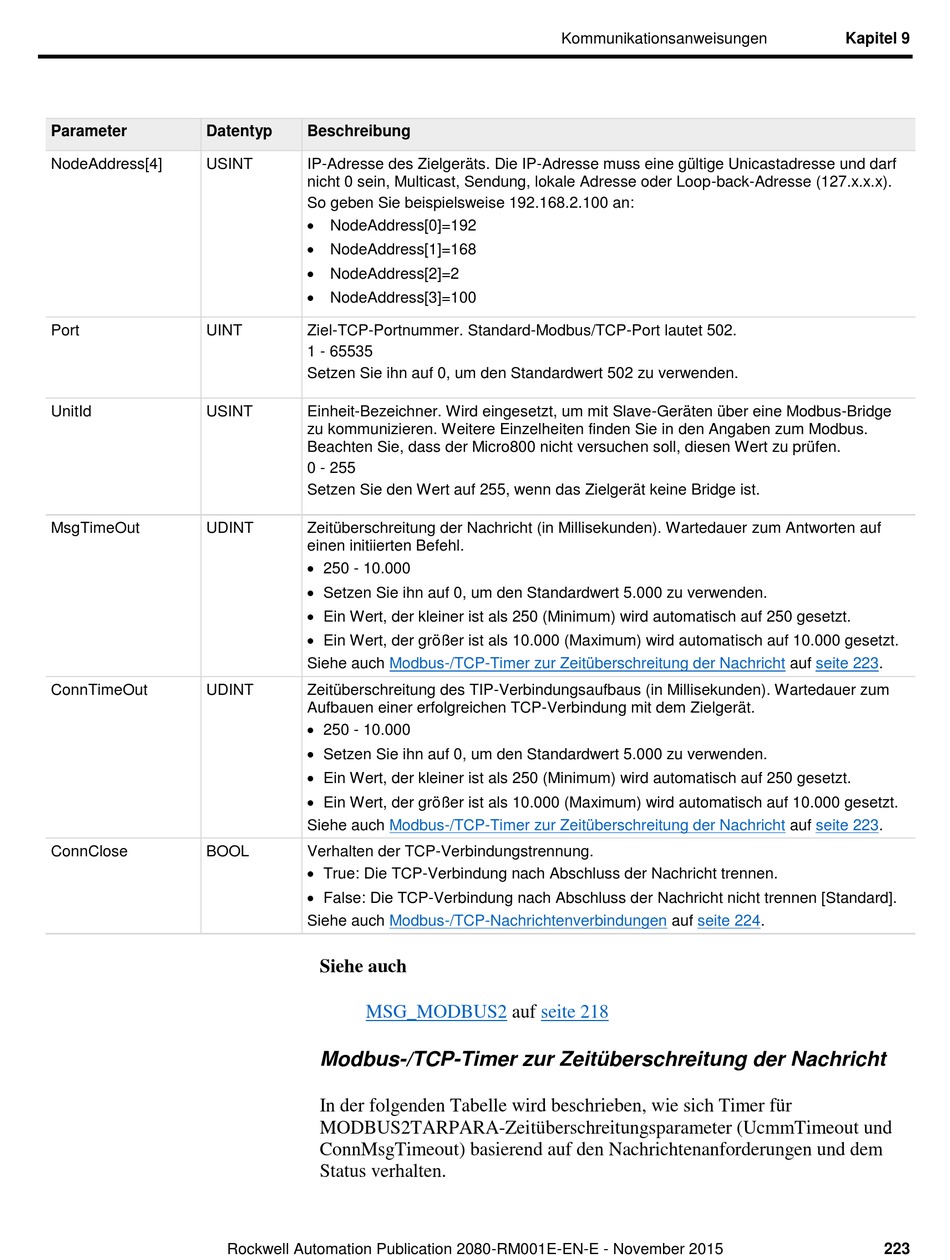

Allen-Bradley Micro800 Anweisungen Seite 223

Parameter Datentyp
NodeAddress[4] USINT
Port UINT
UnitId USINT
MsgTimeOut UDINT
ConnTimeOut UDINT
ConnClose BOOL
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Beschreibung
IP-Adresse des Zielgerä ts. Die IP-Adresse muss eine gü ltige Unicastadresse und darf
nicht 0 sein, Multicast, Sendung, lokale Adresse oder Loop-back-Adresse (127.x.x.x).
So geben Sie beispielsweise 192.168.2.100 an:
 NodeAddress[0]=192
 NodeAddress[1]=168
 NodeAddress[2]=2
 NodeAddress[3]=100
Ziel-TCP-Portnummer. Standard-Modbus/TCP-Port lautet 502.
1 - 65535
Setzen Sie ihn auf 0, um den Standardwert 502 zu verwenden.
Einheit-Bezeichner. Wird eingesetzt, um mit Slave-Geräten über eine Modbus-Bridge
zu kommunizieren. Weitere Einzelheiten finden Sie in den Angaben zum Modbus.
Beachten Sie, dass der Micro800 nicht versuchen soll, diesen Wert zu prüfen.
0 - 255
Setzen Sie den Wert auf 255, wenn das Zielgerät keine Bridge ist.
Zeitü berschreitung der Nachricht (in Millisekunden). Wartedauer zum Antworten auf
einen initiierten Befehl.
 250 - 10.000
 Setzen Sie ihn auf 0, um den Standardwert 5.000 zu verwenden.
 Ein Wert, der kleiner ist als 250 (Minimum) wird automatisch auf 250 gesetzt.
 Ein Wert, der größer ist als 10.000 (Maximum) wird automatisch auf 10.000 gesetzt.
Siehe auch Modbus-/TCP-Timer zur Zeitüberschreitung der Nachricht
Zeitü berschreitung des TIP-Verbindungsaufbaus (in Millisekunden). Wartedauer zum
Aufbauen einer erfolgreichen TCP-Verbindung mit dem Zielgerät.
 250 - 10.000
 Setzen Sie ihn auf 0, um den Standardwert 5.000 zu verwenden.
 Ein Wert, der kleiner ist als 250 (Minimum) wird automatisch auf 250 gesetzt.
 Ein Wert, der größer ist als 10.000 (Maximum) wird automatisch auf 10.000 gesetzt.
Siehe auch Modbus-/TCP-Timer zur Zeitüberschreitung der Nachricht
Verhalten der TCP-Verbindungstrennung.
 True: Die TCP-Verbindung nach Abschluss der Nachricht trennen.
 False: Die TCP-Verbindung nach Abschluss der Nachricht nicht trennen [Standard].
Siehe auch Modbus-/TCP-Nachrichtenverbindungen
Siehe auch
MSG_MODBUS2
Modbus-/TCP-Timer zur Zeitüberschreitung der Nachricht
In der folgenden Tabelle wird beschrieben, wie sich Timer fü r
MODBUS2TARPARA-Zeitü berschreitungsparameter (UcmmTimeout und
ConnMsgTimeout) basierend auf den Nachrichtenanforderungen und dem
Status verhalten.
Kommunikationsanweisungen
auf
auf seite 218
Kapitel 9
auf seite 223.
auf seite 223.
seite 224.
223
