Allen-Bradley Micro800 Anweisungen Seite 219

ErrorID Ausgabe
SuberrorID Ausgabe
StatusBits Ausgabe
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
UINT Zeigt den Fehlercode beim Fehlschlagen einer Meldungsübertragung.
Siehe
UINT Wird zur Überprüfung von Statusbits verwendet
 Bit 0: EN – Aktivieren
 Bit 1: EW – Warten aktivieren
 Bit 2: ST – Start
 Bit 3: ER – Fehler
 Bit 4: DN – Fertig
Andere Bits sind reserviert.
UINT Unterfehlercodewert, wenn der Fehler TRUE ist.
Bei erstmaliger oder erneuter Auslö sung eines MSG, wird eine zuvor
eingestellte SubErrorID gelöscht.

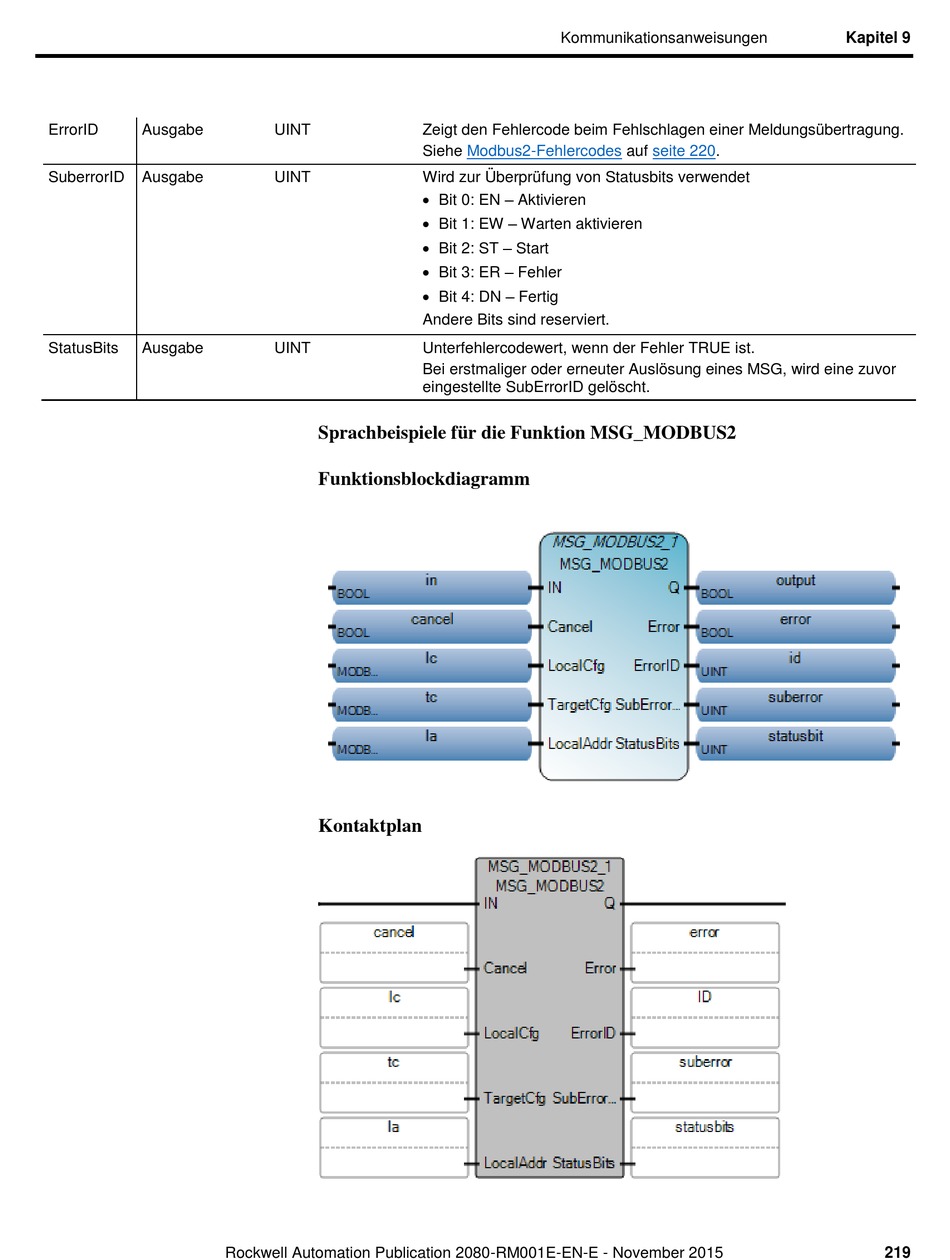

Sprachbeispiele fü r die Funktion MSG_MODBUS2
Funktionsblockdiagramm
Kontaktplan
Kommunikationsanweisungen
Modbus2-Fehlercodes auf seite 220.
Kapitel 9
219
