Allen-Bradley Micro800 Anweisungen Seite 715

Parameter Parametertyp
IN Eingabe
PT Eingabe
PTOF Eingabe
Q Ausgabe
ET Ausgabe
Argumente
Datentyp Beschreibung
BOOL Wenn die Anstiegsflanke (IN) von 0 zu 1 wechselt, startet die
Einschaltverzögerung.
Wenn die programmierte Zeit für die Einschaltverzögerung abgelaufen ist
und die Abstiegsflanke (IN) von 0 zu 1 wechselt, startet die
Abschaltverzögerung und setzt die abgelaufene Zeit (ET) zurück.
Wenn die programmierte Zeit für die Einschaltverzögerung abgelaufen ist
und die Abstiegsflanke (IN) von 0 zu 1 wechselt, startet der Timer für die
Abschaltverzögerung. Wenn die programmierte Zeit fü r die
Einschaltverzögerung nicht abgelaufen ist und die Anstiegsflanke IN von
0 zu 1 wechselt, startet der Timer für die Einschaltverzögerung.
TIME Einstellung für die Zeit der Einschaltverzögerung.
Siehe Datentyp „Time".
TIME Einstellung für die Zeit der Abschaltverzögerung.
Siehe Datentyp „Time".
BOOL Wenn TRUE, ist die programmierte Einschaltverzögerung-Zeit abgelaufen
und die programmierte Abschaltverzögerung-Zeit ist nicht abgelaufen.
TIME Derzeit abgelaufene Zeit. Mögliche Werte reichen von 0ms bis
1193h2m47s294ms.
Wenn die programmierte Zeit der Einschaltverzögerung abgelaufen ist,
und der Timer für die Abschaltverzögerung nicht startet, behält die
abgelaufene Zeit (ET) den Wert der Einschaltverzögerung (PT). Wenn die
programmierte Zeit für die Abschaltverzögerung abgelaufen ist und der
Timer für die Abschaltverzögerung nicht startet, behält die abgelaufene
Zeit (ET) den Wert der Abschaltverzögerung, bis die Anstiegsflanke
erneut auftritt.
Tipp: Wenn Sie den Parameter EN mit diesem Block verwenden, beginnt der Timer mit den
Erhöhungsschritten, sobald EN auf TRUE gesetzt wird, und setzt die Erhöhungsschritte auch dann fort, wenn
EN auf FALSE gesetzt wird.
Siehe Datentyp „Time".

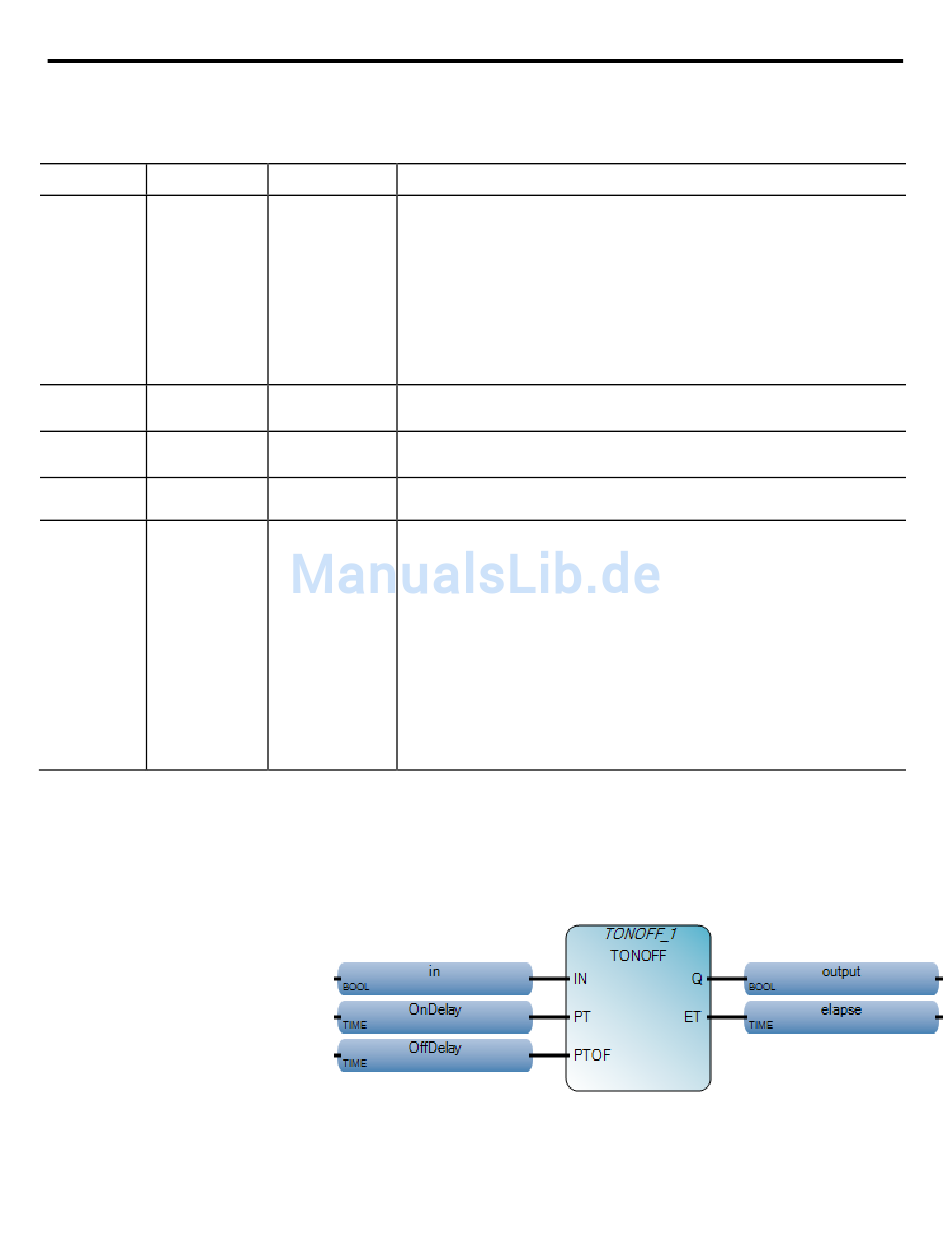

Sprachbeispiele fü r die Funktion TONOFF
Funktionsblockdiagramm
