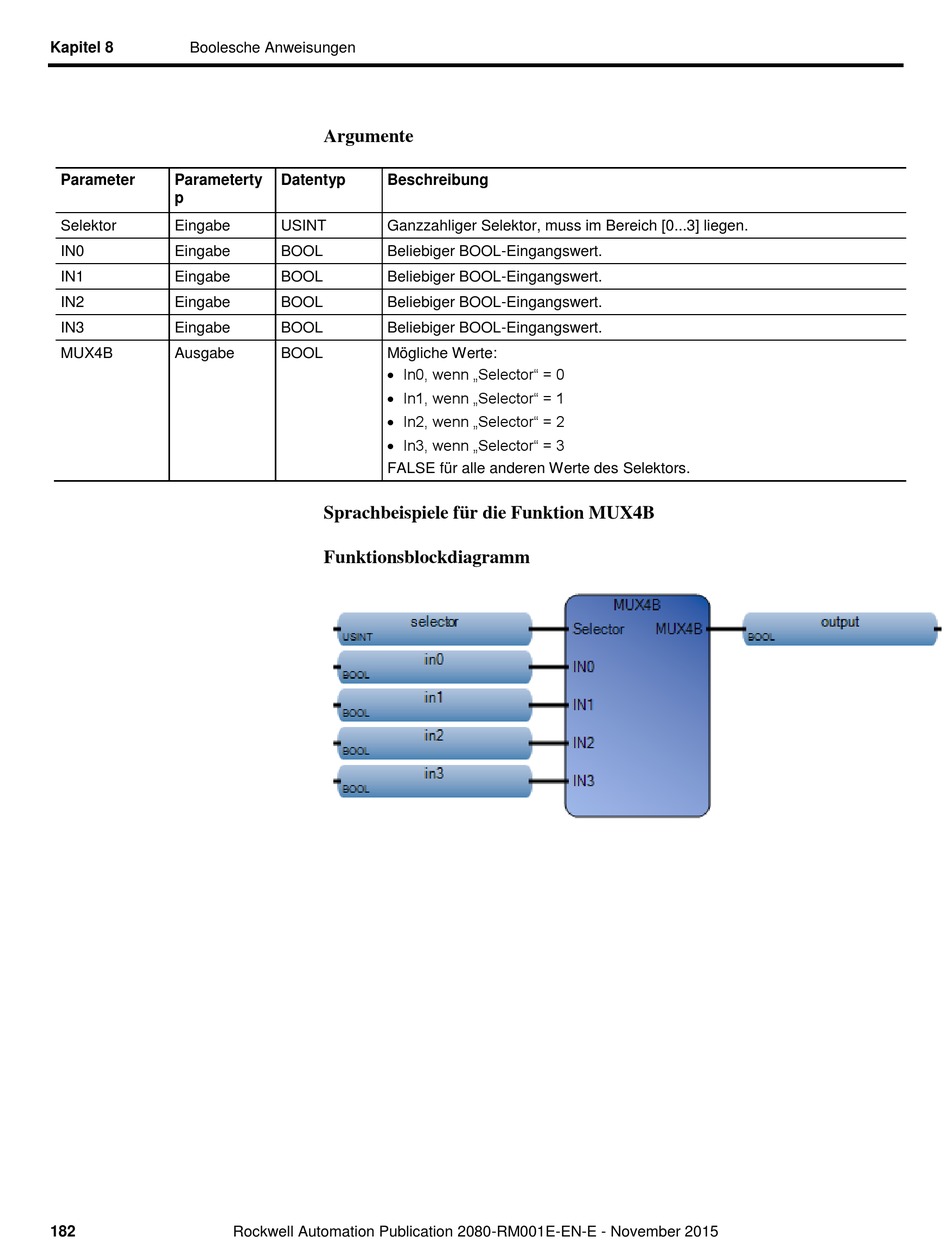

Allen-Bradley Micro800 Anweisungen Seite 182

Kapitel 8 Boolesche Anweisungen
Parameter Parameterty
p
Selektor Eingabe
IN0 Eingabe
IN1 Eingabe
IN2 Eingabe
IN3 Eingabe
MUX4B Ausgabe
182
Argumente
Datentyp Beschreibung
USINT Ganzzahliger Selektor, muss im Bereich [0...3] liegen.
BOOL Beliebiger BOOL-Eingangswert.
BOOL Beliebiger BOOL-Eingangswert.
BOOL Beliebiger BOOL-Eingangswert.
BOOL Beliebiger BOOL-Eingangswert.
BOOL Mögliche Werte:
 In0, wenn „Selector" = 0
 In1, wenn „Selector" = 1
 In2, wenn „Selector" = 2
 In3, wenn „Selector" = 3
FALSE für alle anderen Werte des Selektors.
Sprachbeispiele fü r die Funktion MUX4B
Funktionsblockdiagramm
