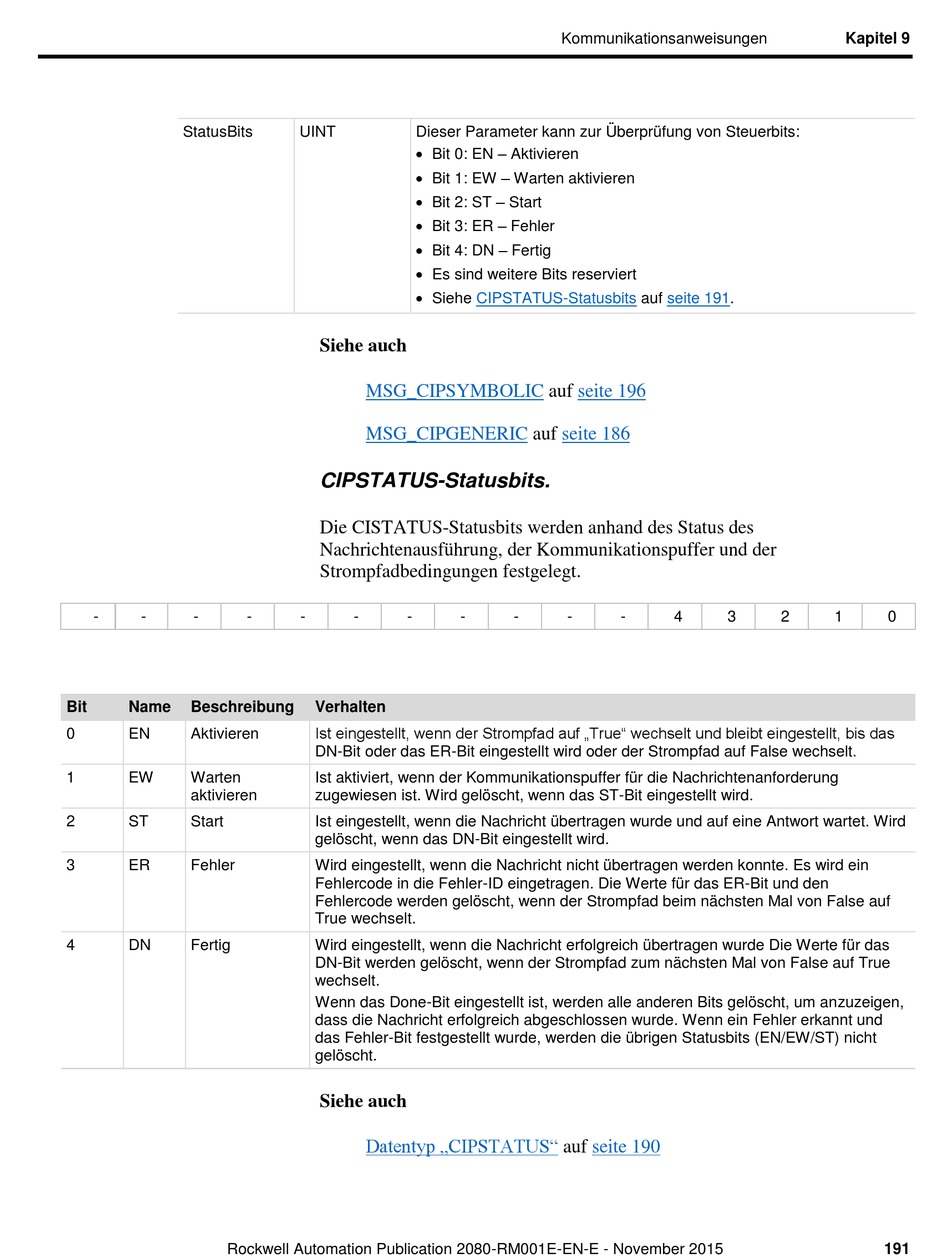

Allen-Bradley Micro800 Anweisungen Seite 191

StatusBits
- - -
Bit Name Beschreibung
0 EN Aktivieren
1 EW Warten
aktivieren
2 ST Start
3 ER Fehler
4 DN Fertig
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
UINT Dieser Parameter kann zur Überprüfung von Steuerbits:
 Bit 0: EN – Aktivieren
 Bit 1: EW – Warten aktivieren
 Bit 2: ST – Start
 Bit 3: ER – Fehler
 Bit 4: DN – Fertig
 Es sind weitere Bits reserviert
 Siehe
Siehe auch
MSG_CIPSYMBOLIC
MSG_CIPGENERIC
CIPSTATUS-Statusbits.
Die CISTATUS-Statusbits werden anhand des Status des
Nachrichtenausfü hrung, der Kommunikationspuffer und der
Strompfadbedingungen festgelegt.
- - - -
Verhalten
Ist eingestellt, wenn der Strompfad auf „True" wechselt und bleibt eingestellt, bis das
DN-Bit oder das ER-Bit eingestellt wird oder der Strompfad auf False wechselt.
Ist aktiviert, wenn der Kommunikationspuffer für die Nachrichtenanforderung
zugewiesen ist. Wird gelöscht, wenn das ST-Bit eingestellt wird.
Ist eingestellt, wenn die Nachricht ü bertragen wurde und auf eine Antwort wartet. Wird
gelö scht, wenn das DN-Bit eingestellt wird.
Wird eingestellt, wenn die Nachricht nicht übertragen werden konnte. Es wird ein
Fehlercode in die Fehler-ID eingetragen. Die Werte für das ER-Bit und den
Fehlercode werden gelö scht, wenn der Strompfad beim nächsten Mal von False auf
True wechselt.
Wird eingestellt, wenn die Nachricht erfolgreich übertragen wurde Die Werte für das
DN-Bit werden gelöscht, wenn der Strompfad zum nä chsten Mal von False auf True
wechselt.
Wenn das Done-Bit eingestellt ist, werden alle anderen Bits gelö scht, um anzuzeigen,
dass die Nachricht erfolgreich abgeschlossen wurde. Wenn ein Fehler erkannt und
das Fehler-Bit festgestellt wurde, werden die ü brigen Statusbits (EN/EW/ST) nicht
gelö scht.
Siehe auch
Datentyp „CIPSTATUS"
Kommunikationsanweisungen
CIPSTATUS-Statusbits
auf seite 196
auf seite 186
- - - -
auf seite 190
auf seite 191.
4 3 2
Kapitel 9
1 0
191
