Kapitel 14
Hochgeschwindigkeitszähler-Anweisungen (HSC)
358

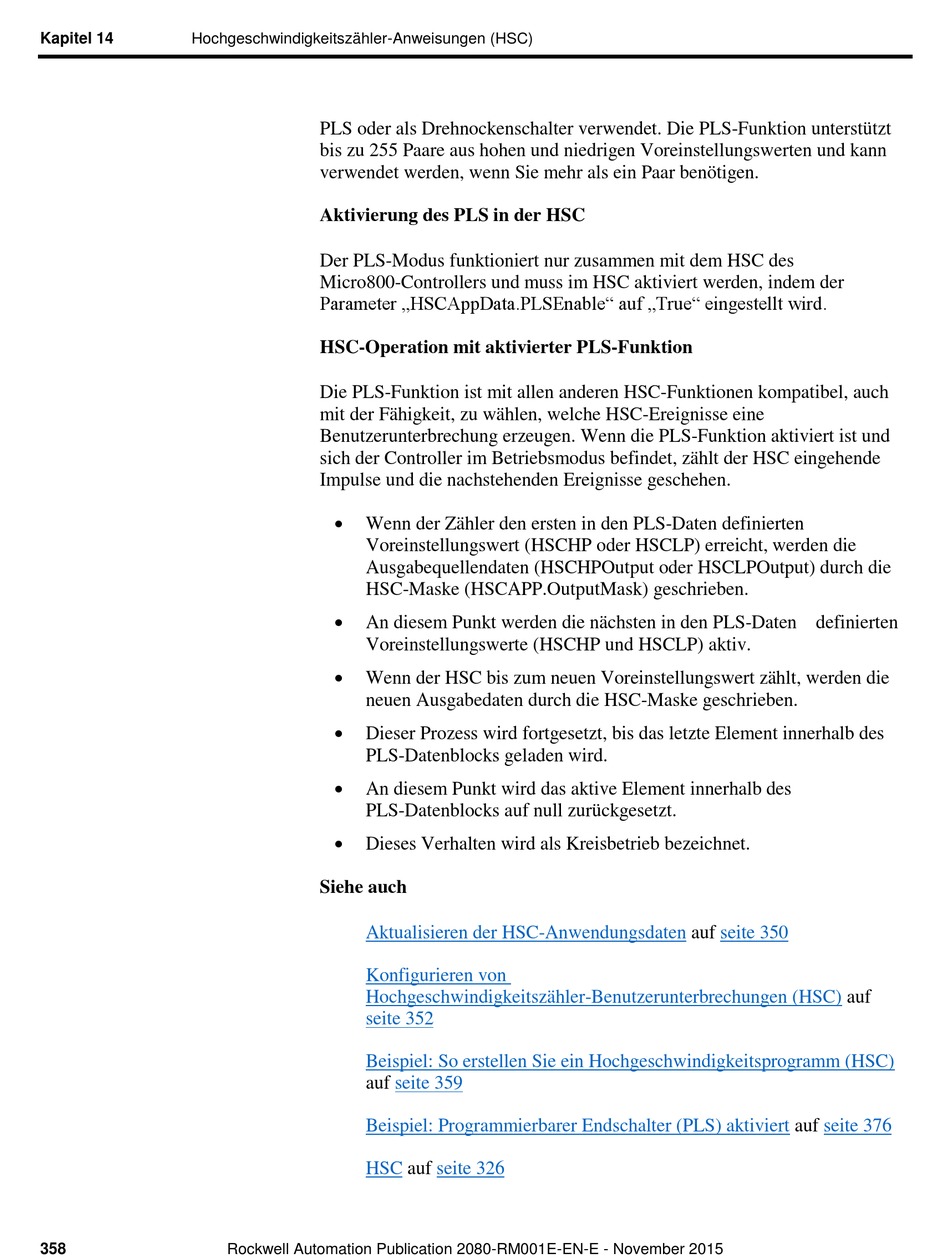

PLS oder als Drehnockenschalter verwendet. Die PLS-Funktion unterstü tzt
bis zu 255 Paare aus hohen und niedrigen Voreinstellungswerten und kann
verwendet werden, wenn Sie mehr als ein Paar benö tigen.
Aktivierung des PLS in der HSC
Der PLS-Modus funktioniert nur zusammen mit dem HSC des
Micro800-Controllers und muss im HSC aktiviert werden, indem der
Parameter „HSCAppData.PLSEnable" auf „True" eingestellt wird.
HSC-Operation mit aktivierter PLS-Funktion
Die PLS-Funktion ist mit allen anderen HSC-Funktionen kompatibel, auch
mit der Fä higkeit, zu wä hlen, welche HSC-Ereignisse eine
Benutzerunterbrechung erzeugen. Wenn die PLS-Funktion aktiviert ist und
sich der Controller im Betriebsmodus befindet, zä hlt der HSC eingehende
Impulse und die nachstehenden Ereignisse geschehen.
Wenn der Zä hler den ersten in den PLS-Daten definierten
Voreinstellungswert (HSCHP oder HSCLP) erreicht, werden die
Ausgabequellendaten (HSCHPOutput oder HSCLPOutput) durch die
HSC-Maske (HSCAPP.OutputMask) geschrieben.
An diesem Punkt werden die nä chsten in den PLS-Daten definierten
Voreinstellungswerte (HSCHP und HSCLP) aktiv.
Wenn der HSC bis zum neuen Voreinstellungswert zä hlt, werden die
neuen Ausgabedaten durch die HSC-Maske geschrieben.
Dieser Prozess wird fortgesetzt, bis das letzte Element innerhalb des
PLS-Datenblocks geladen wird.
An diesem Punkt wird das aktive Element innerhalb des
PLS-Datenblocks auf null zurü ckgesetzt.
Dieses Verhalten wird als Kreisbetrieb bezeichnet.
Siehe auch
Aktualisieren der HSC-Anwendungsdaten
Konfigurieren von
Hochgeschwindigkeitszä hler-Benutzerunterbrechungen (HSC)
seite 352
Beispiel: So erstellen Sie ein Hochgeschwindigkeitsprogramm (HSC)
auf
seite 359
Beispiel: Programmierbarer Endschalter (PLS) aktiviert
HSC
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
auf
seite 326
auf
seite 350
auf
auf
