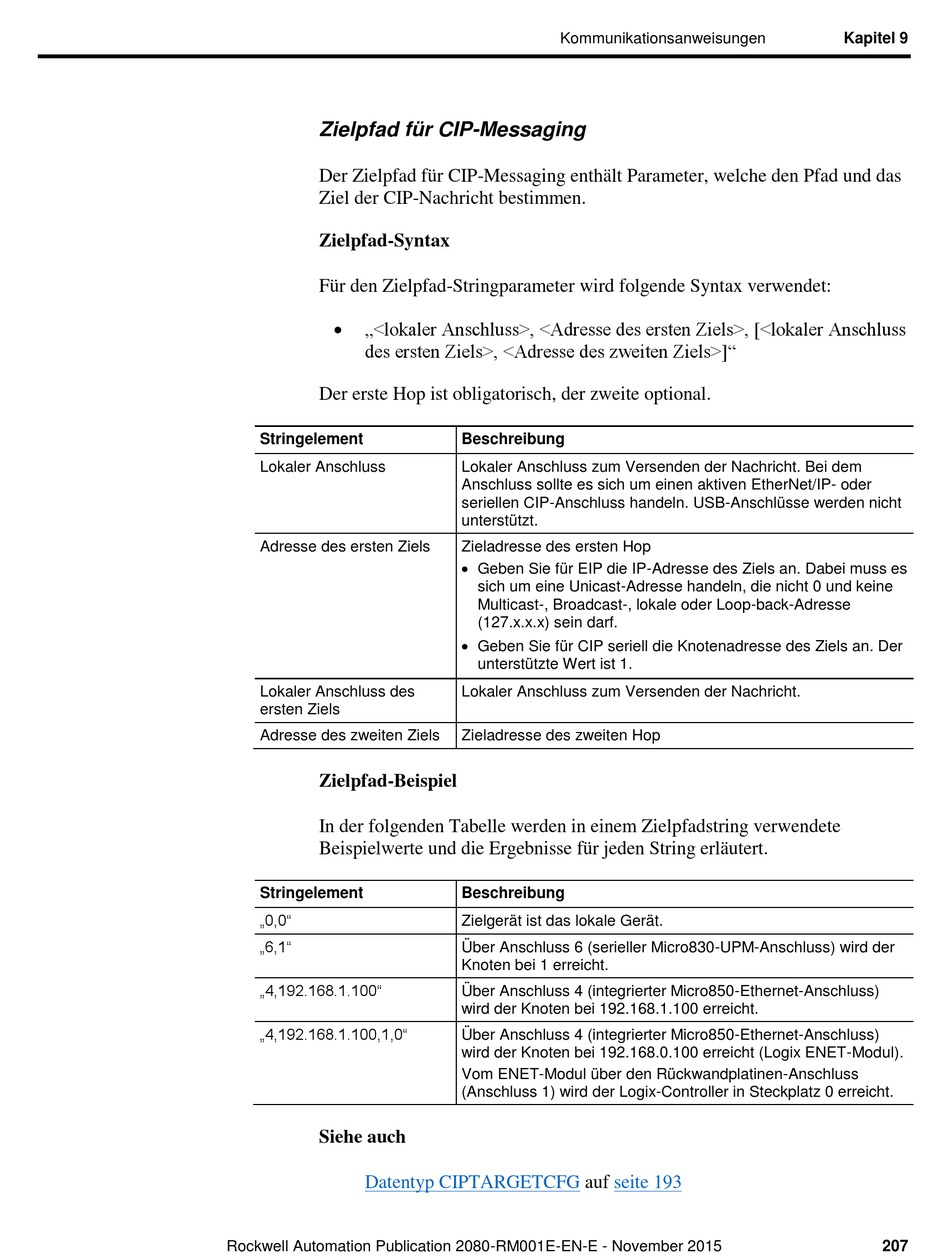

Zielpfad für CIP-Messaging
Der Zielpfad fü r CIP-Messaging enthä lt Parameter, welche den Pfad und das
Ziel der CIP-Nachricht bestimmen.
Zielpfad-Syntax
Fü r den Zielpfad-Stringparameter wird folgende Syntax verwendet:

„<lokaler Anschluss>, <Adresse des ersten Ziels>, [<lokaler Anschluss
des ersten Ziels>, <Adresse des zweiten Ziels>]"
Der erste Hop ist obligatorisch, der zweite optional.
Stringelement
Lokaler Anschluss
Adresse des ersten Ziels
Lokaler Anschluss des
ersten Ziels
Adresse des zweiten Ziels
Zielpfad-Beispiel
In der folgenden Tabelle werden in einem Zielpfadstring verwendete
Beispielwerte und die Ergebnisse fü r jeden String erlä utert.
Stringelement
„0,0"
„6,1"
„4,192.168.1.100"
„4,192.168.1.100,1,0"
Siehe auch
Datentyp CIPTARGETCFG
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Kommunikationsanweisungen
Beschreibung
Lokaler Anschluss zum Versenden der Nachricht. Bei dem
Anschluss sollte es sich um einen aktiven EtherNet/IP- oder
seriellen CIP-Anschluss handeln. USB-Anschlüsse werden nicht
unterstützt.
Zieladresse des ersten Hop
 Geben Sie für EIP die IP-Adresse des Ziels an. Dabei muss es
sich um eine Unicast-Adresse handeln, die nicht 0 und keine
Multicast-, Broadcast-, lokale oder Loop-back-Adresse
(127.x.x.x) sein darf.
 Geben Sie für CIP seriell die Knotenadresse des Ziels an. Der
unterstützte Wert ist 1.
Lokaler Anschluss zum Versenden der Nachricht.
Zieladresse des zweiten Hop
Beschreibung
Zielgerät ist das lokale Gerät.
Über Anschluss 6 (serieller Micro830-UPM-Anschluss) wird der
Knoten bei 1 erreicht.
Über Anschluss 4 (integrierter Micro850-Ethernet-Anschluss)
wird der Knoten bei 192.168.1.100 erreicht.
Über Anschluss 4 (integrierter Micro850-Ethernet-Anschluss)
wird der Knoten bei 192.168.0.100 erreicht (Logix ENET-Modul).
Vom ENET-Modul über den Rückwandplatinen-Anschluss
(Anschluss 1) wird der Logix-Controller in Steckplatz 0 erreicht.
auf seite 193
