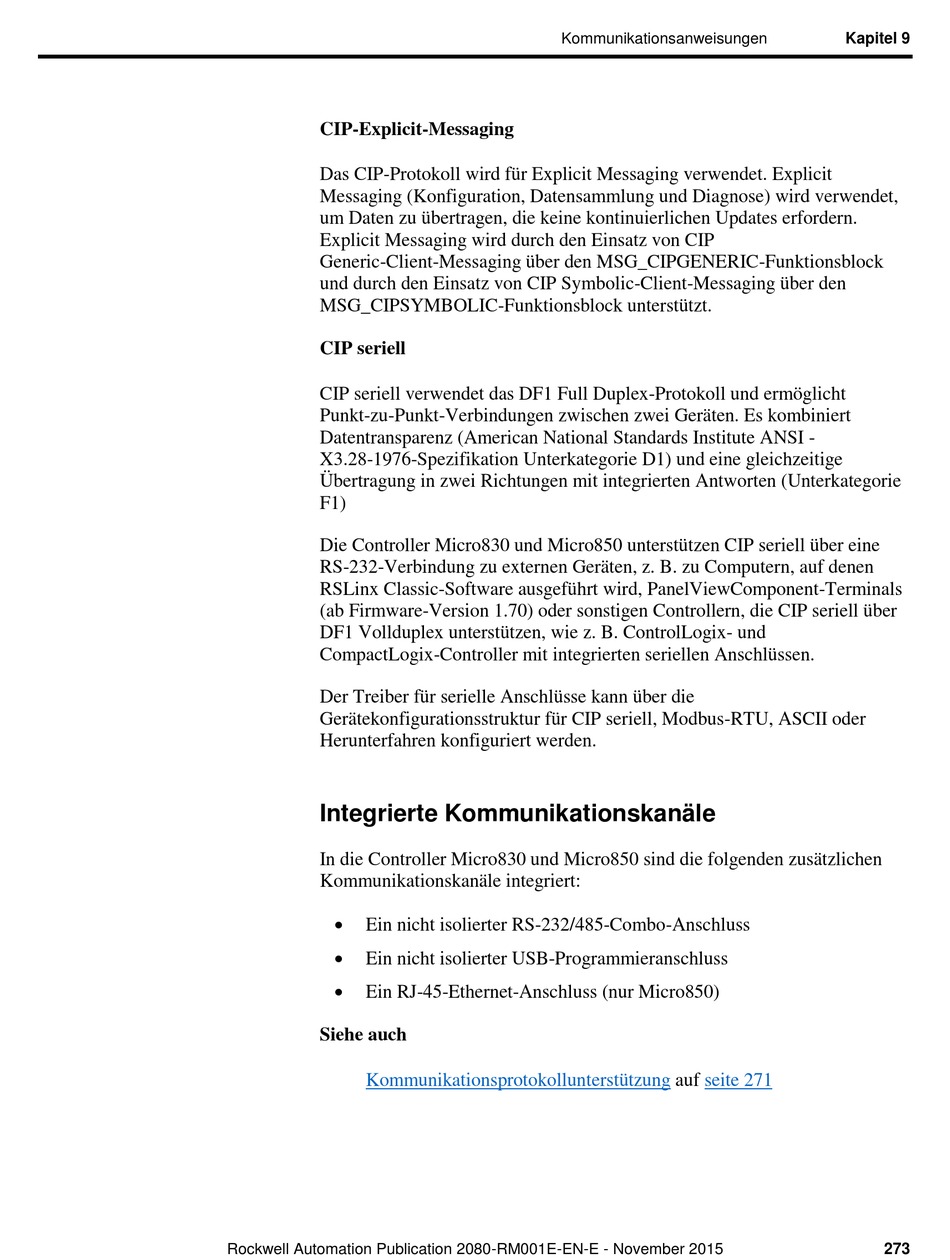

CIP-Explicit-Messaging
Das CIP-Protokoll wird fü r Explicit Messaging verwendet. Explicit
Messaging (Konfiguration, Datensammlung und Diagnose) wird verwendet,
um Daten zu ü bertragen, die keine kontinuierlichen Updates erfordern.
Explicit Messaging wird durch den Einsatz von CIP
Generic-Client-Messaging ü ber den MSG_CIPGENERIC-Funktionsblock
und durch den Einsatz von CIP Symbolic-Client-Messaging ü ber den
MSG_CIPSYMBOLIC-Funktionsblock unterstü tzt.
CIP seriell
CIP seriell verwendet das DF1 Full Duplex-Protokoll und ermö glicht
Punkt-zu-Punkt-Verbindungen zwischen zwei Gerä ten. Es kombiniert
Datentransparenz (American National Standards Institute ANSI -
X3.28-1976-Spezifikation Unterkategorie D1) und eine gleichzeitige
Übertragung in zwei Richtungen mit integrierten Antworten (Unterkategorie
F1)
Die Controller Micro830 und Micro850 unterstü tzen CIP seriell ü ber eine
RS-232-Verbindung zu externen Gerä ten, z. B. zu Computern, auf denen
RSLinx Classic-Software ausgefü hrt wird, PanelViewComponent-Terminals
(ab Firmware-Version 1.70) oder sonstigen Controllern, die CIP seriell ü ber
DF1 Vollduplex unterstü tzen, wie z. B. ControlLogix- und
CompactLogix-Controller mit integrierten seriellen Anschlü ssen.
Der Treiber fü r serielle Anschlü sse kann ü ber die
Gerä tekonfigurationsstruktur fü r CIP seriell, Modbus-RTU, ASCII oder
Herunterfahren konfiguriert werden.
Integrierte Kommunikationskanäle
In die Controller Micro830 und Micro850 sind die folgenden zusä tzlichen
Kommunikationskanä le integriert:

Ein nicht isolierter RS-232/485-Combo-Anschluss

Ein nicht isolierter USB-Programmieranschluss

Ein RJ-45-Ethernet-Anschluss (nur Micro850)
Siehe auch
Kommunikationsprotokollunterstü tzung
