Kapitel 3 Elemente des Kontaktplans (KOP)
56

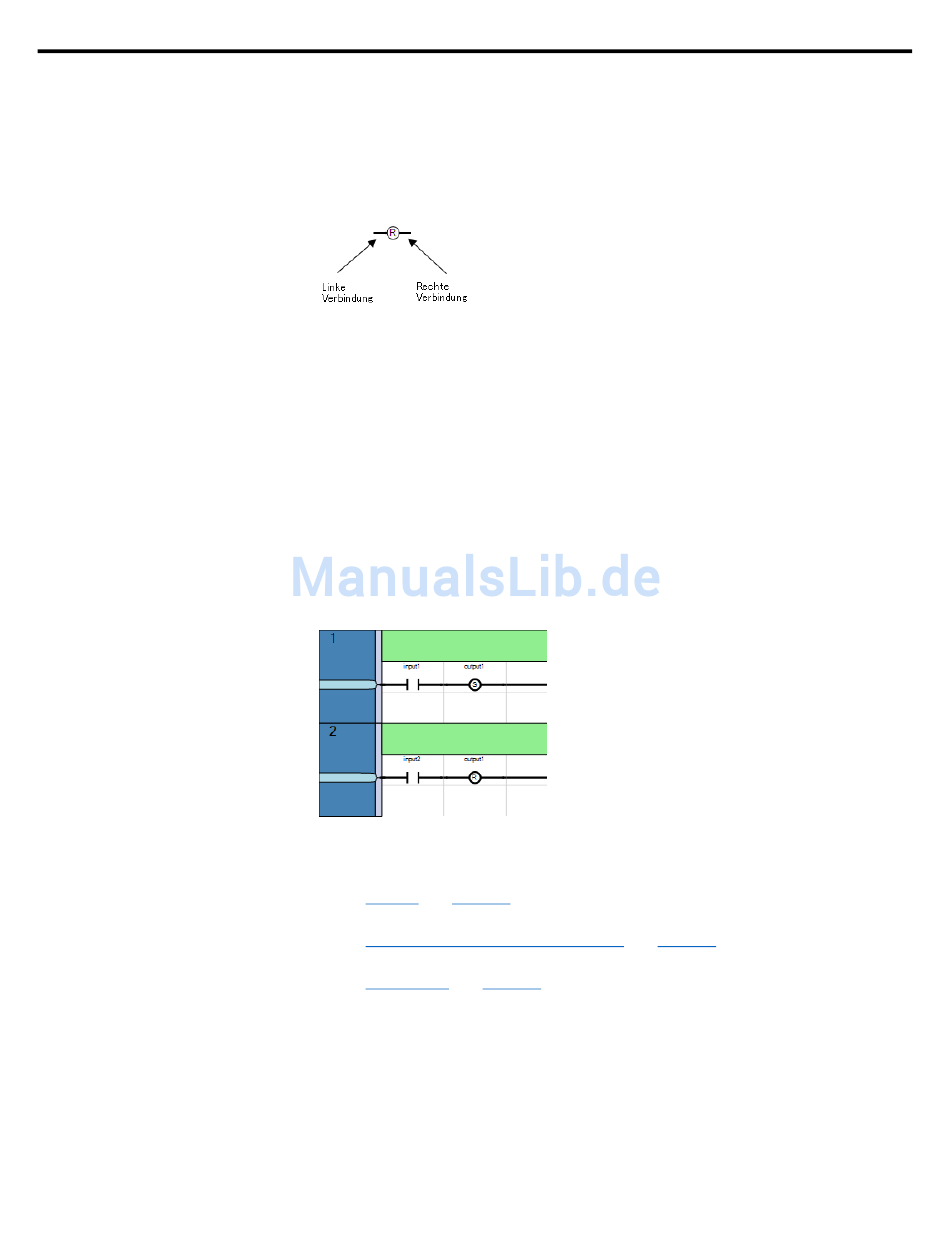

Rückstellspule
Rü ckstellspulen ermö glichen die boolesche Ausgabe des booleschen Status
einer Verbindungslinie.
Die zugeordnete Variable wird auf FALSCH zurü ckgesetzt, wenn der
boolesche Status der linken Verbindung WAHR wird. Die Ausgabevariable
behä lt diesen Wert bei, bis von einer SET-Spule ein gegenteiliger Befehl
erfolgt. Der Status der linken Verbindung wird auf die rechte Verbindung
ü bertragen. Die rechte Verbindung muss mit der rechten vertikalen
Stromschiene verbunden sein (ausgenommen bei parallelen Spulen, bei
denen nur die obere Spule mit der rechten vertikalen Stromschiene
verbunden sein muss).
Die zugehö rige boolesche Variable muss eine Ausgabe oder
benutzerdefiniert sein.
Beispiel: Rü ckstellspule
Siehe auch
Spulen
Hinzufü gen von Spulenelementen
SET-Spule

Kontakt

Kontakte sind grafische Komponenten von Kontaktplä nen. Je nach Typ stellt
ein Kontakt den Wert oder die Funktion einer Eingabe oder internen Variable
dar. Kontakte kö nnen nur einem definierten Strompfad im
KOP-Sprach-Editor hinzugefü gt werden. Nach dem Hinzufü gen des
Kontakts kann seine Definition geä ndert werden.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
auf seite 49
auf seite 55
auf seite 51
