Allen-Bradley Micro800 Anweisungen Seite 268

Kapitel 9 Kommunikationsanweisungen
268

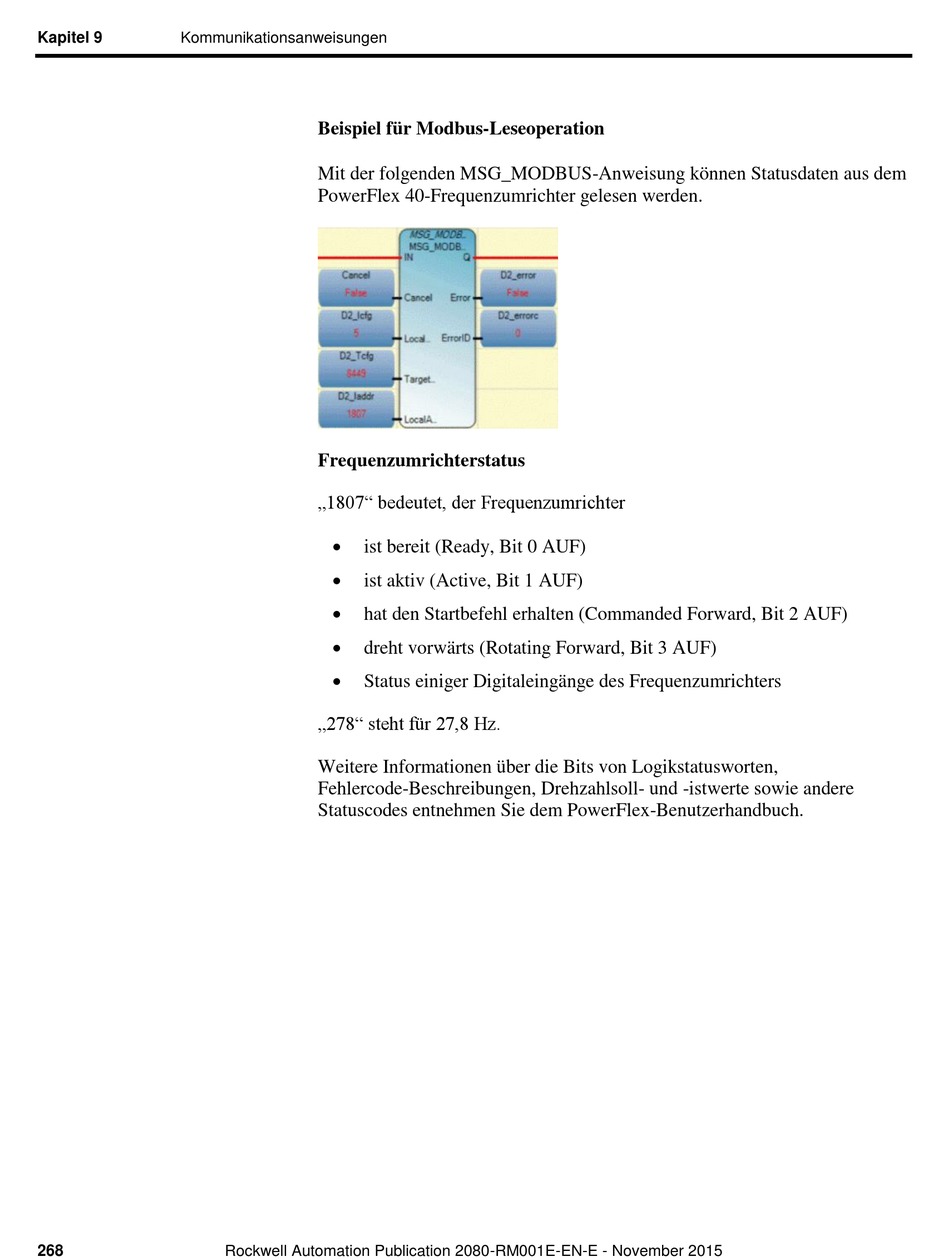

Beispiel fü r Modbus-Leseoperation
Mit der folgenden MSG_MODBUS-Anweisung kö nnen Statusdaten aus dem
PowerFlex 40-Frequenzumrichter gelesen werden.
Frequenzumrichterstatus
„1807" bedeutet, der Frequenzumrichter

ist bereit (Ready, Bit 0 AUF)

ist aktiv (Active, Bit 1 AUF)

hat den Startbefehl erhalten (Commanded Forward, Bit 2 AUF)

dreht vorwä rts (Rotating Forward, Bit 3 AUF)

Status einiger Digitaleingä nge des Frequenzumrichters
„278" steht für 27,8 Hz.
Weitere Informationen ü ber die Bits von Logikstatusworten,
Fehlercode-Beschreibungen, Drehzahlsoll- und -istwerte sowie andere
Statuscodes entnehmen Sie dem PowerFlex-Benutzerhandbuch.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
