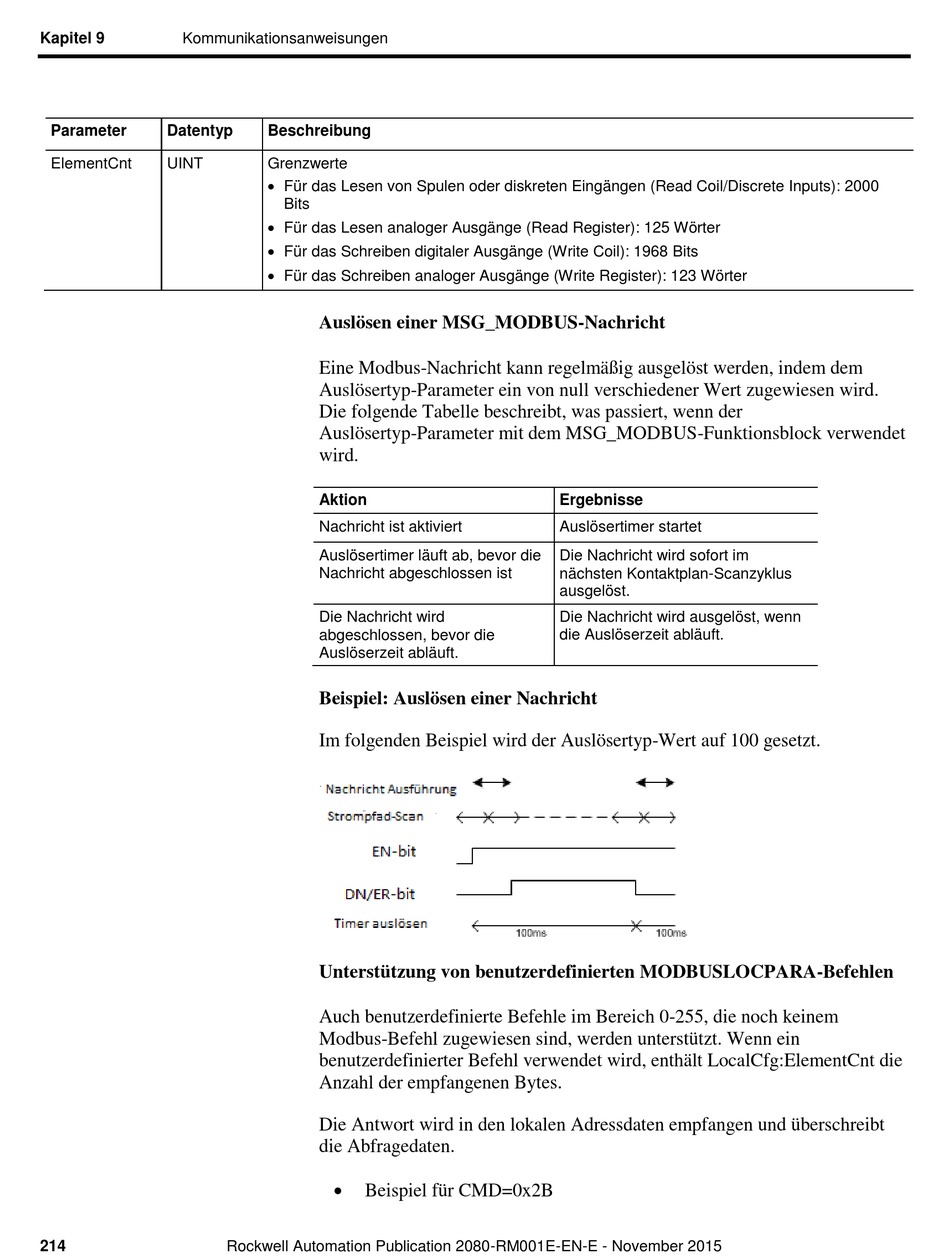

Kapitel 9 Kommunikationsanweisungen
Parameter Datentyp
ElementCnt UINT
214
Beschreibung
Grenzwerte
 Für das Lesen von Spulen oder diskreten Eingängen (Read Coil/Discrete Inputs): 2000
Bits
 Für das Lesen analoger Ausgänge (Read Register): 125 Wö rter
 Für das Schreiben digitaler Ausgänge (Write Coil): 1968 Bits
 Für das Schreiben analoger Ausgä nge (Write Register): 123 Wö rter
Auslö sen einer MSG_MODBUS-Nachricht
Eine Modbus-Nachricht kann regelmä ß ig ausgelö st werden, indem dem
Auslö sertyp-Parameter ein von null verschiedener Wert zugewiesen wird.
Die folgende Tabelle beschreibt, was passiert, wenn der
Auslö sertyp-Parameter mit dem MSG_MODBUS-Funktionsblock verwendet
wird.
Aktion
Nachricht ist aktiviert
Auslö sertimer lä uft ab, bevor die
Nachricht abgeschlossen ist
Die Nachricht wird
abgeschlossen, bevor die
Auslö serzeit abläuft.
Beispiel: Auslö sen einer Nachricht
Im folgenden Beispiel wird der Auslö sertyp-Wert auf 100 gesetzt.
Unterstü tzung von benutzerdefinierten MODBUSLOCPARA-Befehlen
Auch benutzerdefinierte Befehle im Bereich 0-255, die noch keinem
Modbus-Befehl zugewiesen sind, werden unterstü tzt. Wenn ein
benutzerdefinierter Befehl verwendet wird, enthä lt LocalCfg:ElementCnt die
Anzahl der empfangenen Bytes.
Die Antwort wird in den lokalen Adressdaten empfangen und ü berschreibt
die Abfragedaten.

Beispiel fü r CMD=0x2B
