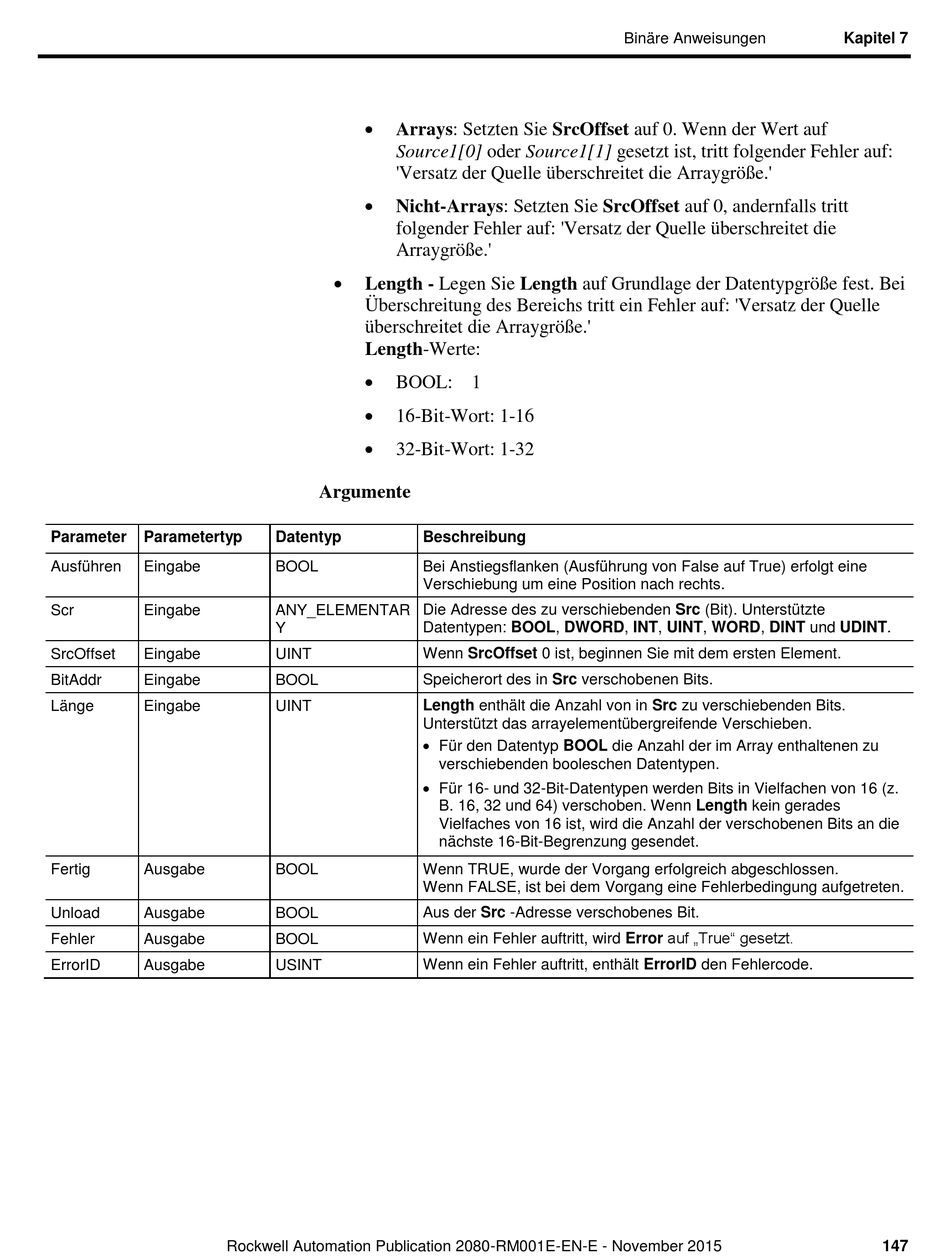

Allen-Bradley Micro800 Anweisungen Seite 147

Parameter Parametertyp
Ausführen Eingabe
Scr Eingabe
SrcOffset Eingabe
BitAddr Eingabe
Länge Eingabe
Fertig Ausgabe
Unload Ausgabe
Fehler Ausgabe
ErrorID Ausgabe
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015

Arrays: Setzten Sie SrcOffset auf 0. Wenn der Wert auf
Source1[0] oder Source1[1] gesetzt ist, tritt folgender Fehler auf:
'Versatz der Quelle ü berschreitet die Arraygrö ß e.'

Nicht-Arrays: Setzten Sie SrcOffset auf 0, andernfalls tritt
folgender Fehler auf: 'Versatz der Quelle ü berschreitet die
Arraygrö ß e.'

Length - Legen Sie Length auf Grundlage der Datentypgrö ß e fest. Bei
Überschreitung des Bereichs tritt ein Fehler auf: 'Versatz der Quelle
ü berschreitet die Arraygrö ß e.'
Length-Werte:

BOOL: 1

16-Bit-Wort: 1-16

32-Bit-Wort: 1-32
Argumente
Datentyp Beschreibung
BOOL Bei Anstiegsflanken (Ausführung von False auf True) erfolgt eine
Verschiebung um eine Position nach rechts.
Die Adresse des zu verschiebenden Src (Bit). Unterstützte
ANY_ELEMENTAR
Datentypen: BOOL, DWORD, INT, UINT, WORD, DINT und UDINT.
Y
Wenn SrcOffset 0 ist, beginnen Sie mit dem ersten Element.
UINT
Speicherort des in Src verschobenen Bits.
BOOL
Length enthält die Anzahl von in Src zu verschiebenden Bits.
UINT
Unterstützt das arrayelementü bergreifende Verschieben.
 Für den Datentyp BOOL die Anzahl der im Array enthaltenen zu
verschiebenden booleschen Datentypen.
 Für 16- und 32-Bit-Datentypen werden Bits in Vielfachen von 16 (z.
B. 16, 32 und 64) verschoben. Wenn Length kein gerades
Vielfaches von 16 ist, wird die Anzahl der verschobenen Bits an die
nächste 16-Bit-Begrenzung gesendet.
BOOL Wenn TRUE, wurde der Vorgang erfolgreich abgeschlossen.
Wenn FALSE, ist bei dem Vorgang eine Fehlerbedingung aufgetreten.
BOOL Aus der Src -Adresse verschobenes Bit.
Wenn ein Fehler auftritt, wird Error auf „True" gesetzt.
BOOL
USINT Wenn ein Fehler auftritt, enthä lt ErrorID den Fehlercode.
Binäre Anweisungen Kapitel 7
147
