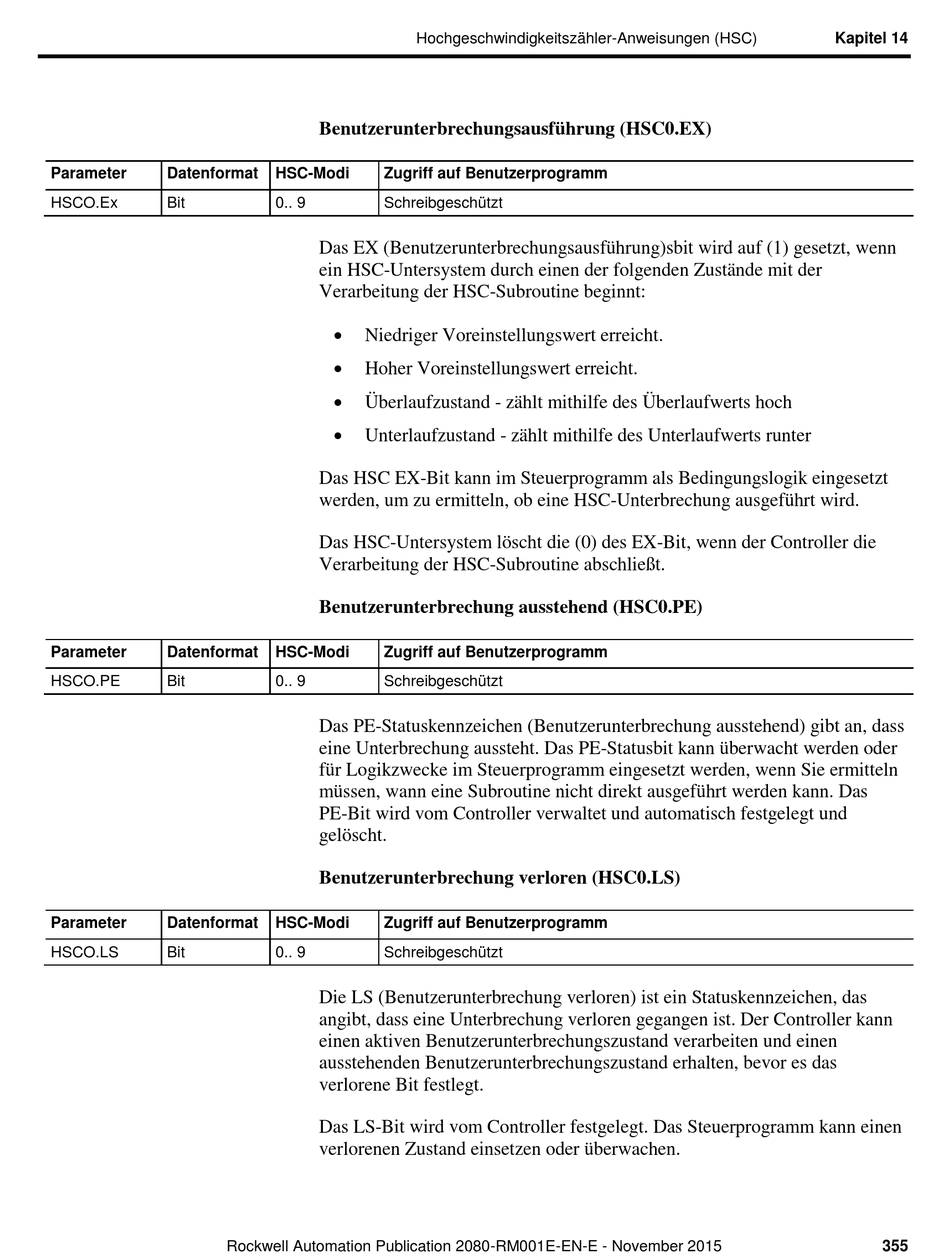

Allen-Bradley Micro800 Anweisungen Seite 355

Parameter Datenformat
HSCO.Ex Bit
Parameter Datenformat
HSCO.PE Bit
Parameter Datenformat
HSCO.LS Bit
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Hochgeschwindigkeitszähler-Anweisungen (HSC)
Benutzerunterbrechungsausfü hrung (HSC0.EX)
HSC-Modi Zugriff auf Benutzerprogramm
0.. 9 Schreibgeschützt
Das EX (Benutzerunterbrechungsausfü hrung)sbit wird auf (1) gesetzt, wenn
ein HSC-Untersystem durch einen der folgenden Zustä nde mit der
Verarbeitung der HSC-Subroutine beginnt:

Niedriger Voreinstellungswert erreicht.

Hoher Voreinstellungswert erreicht.

Überlaufzustand - zä hlt mithilfe des Überlaufwerts hoch

Unterlaufzustand - zä hlt mithilfe des Unterlaufwerts runter
Das HSC EX-Bit kann im Steuerprogramm als Bedingungslogik eingesetzt
werden, um zu ermitteln, ob eine HSC-Unterbrechung ausgefü hrt wird.
Das HSC-Untersystem lö scht die (0) des EX-Bit, wenn der Controller die
Verarbeitung der HSC-Subroutine abschließ t.
Benutzerunterbrechung ausstehend (HSC0.PE)
HSC-Modi Zugriff auf Benutzerprogramm
0.. 9 Schreibgeschützt
Das PE-Statuskennzeichen (Benutzerunterbrechung ausstehend) gibt an, dass
eine Unterbrechung aussteht. Das PE-Statusbit kann ü berwacht werden oder
fü r Logikzwecke im Steuerprogramm eingesetzt werden, wenn Sie ermitteln
mü ssen, wann eine Subroutine nicht direkt ausgefü hrt werden kann. Das
PE-Bit wird vom Controller verwaltet und automatisch festgelegt und
gelö scht.
Benutzerunterbrechung verloren (HSC0.LS)
HSC-Modi Zugriff auf Benutzerprogramm
0.. 9 Schreibgeschützt
Die LS (Benutzerunterbrechung verloren) ist ein Statuskennzeichen, das
angibt, dass eine Unterbrechung verloren gegangen ist. Der Controller kann
einen aktiven Benutzerunterbrechungszustand verarbeiten und einen
ausstehenden Benutzerunterbrechungszustand erhalten, bevor es das
verlorene Bit festlegt.
Das LS-Bit wird vom Controller festgelegt. Das Steuerprogramm kann einen
verlorenen Zustand einsetzen oder ü berwachen.
