Allen-Bradley Micro800 Anweisungen Seite 267

Kommunikationsanweisungen Kapitel 9

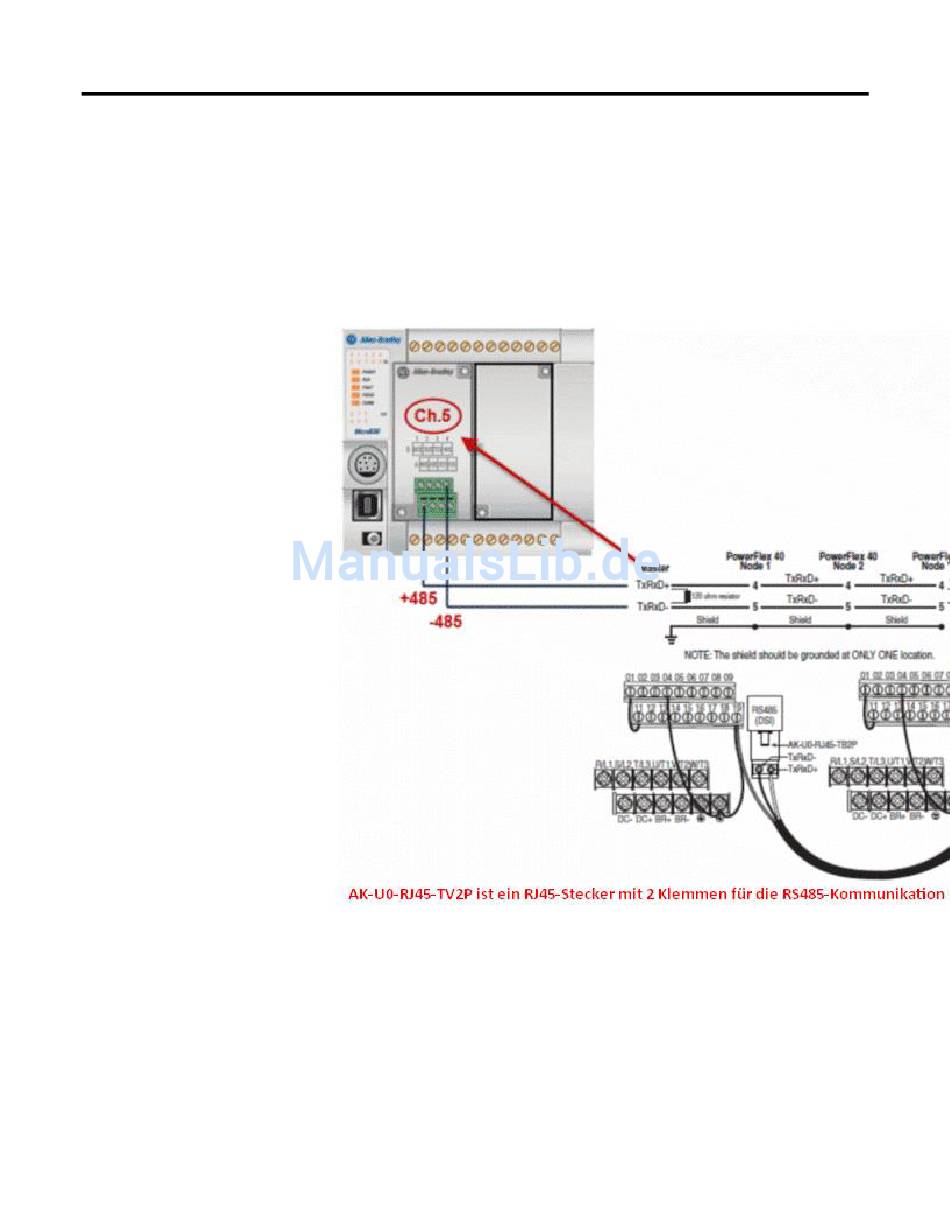

Verkabelung des Micro830
Dieses Beispiel geht von einem Micro830-Controller mit einem
SERIALISOL-Modul aus, das ü ber den ersten Steckplatz angeschlossen ist
(Kanal 5). Ein einziger PowerFlex 40 ist verbunden; das folgende Diagramm
gibt jedoch eine Anleitung fü r eine Mehrpunkt-Verkabelung. Weiterfü hrende
Informationen zum Verkabeln von Gerä ten entnehmen Sie dem
Benutzerhandbuch.
