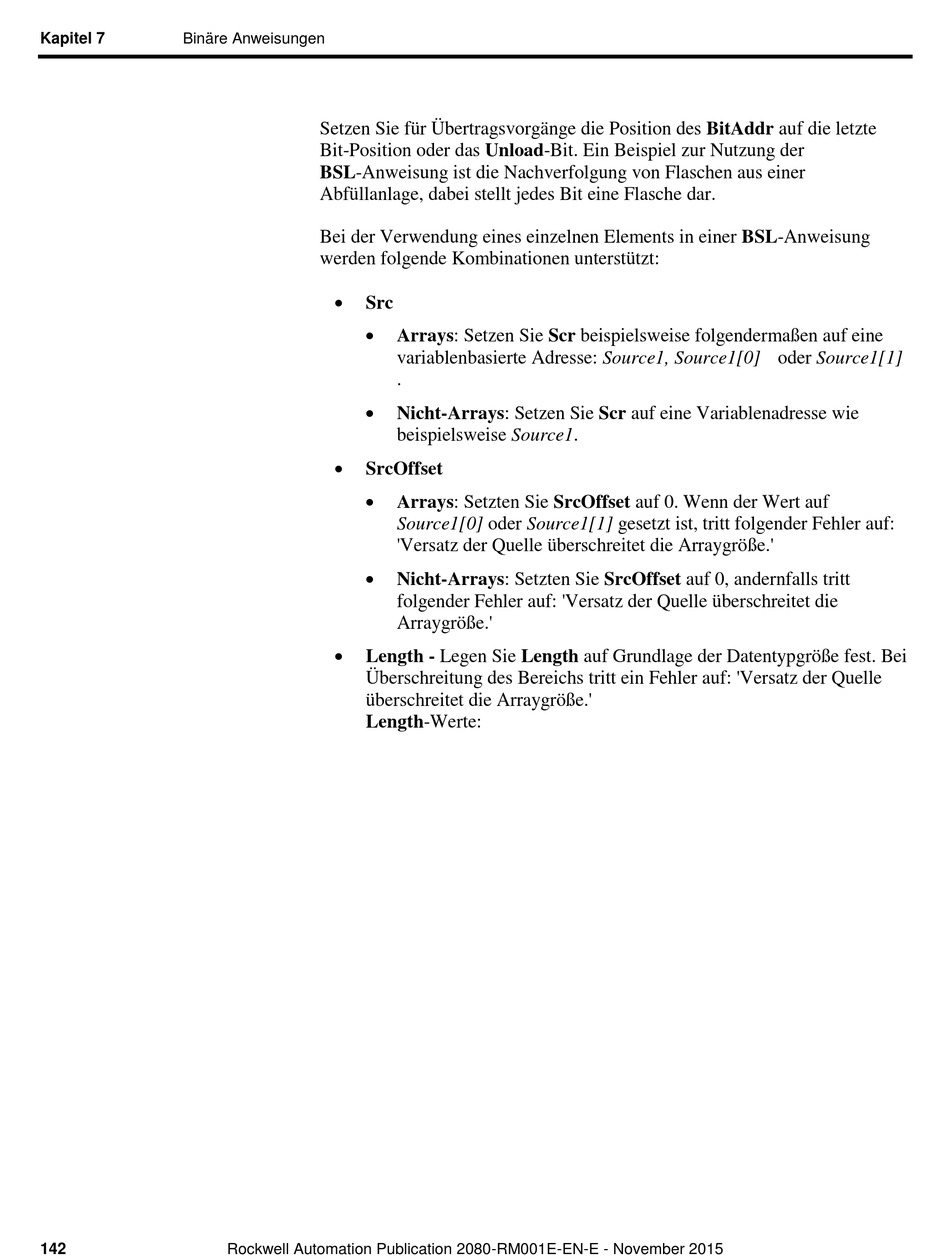

Allen-Bradley Micro800 Anweisungen Seite 142

Kapitel 7 Binäre Anweisungen
142
Setzen Sie fü r Übertragsvorgä nge die Position des BitAddr auf die letzte
Bit-Position oder das Unload-Bit. Ein Beispiel zur Nutzung der
BSL-Anweisung ist die Nachverfolgung von Flaschen aus einer
Abfü llanlage, dabei stellt jedes Bit eine Flasche dar.
Bei der Verwendung eines einzelnen Elements in einer BSL-Anweisung
werden folgende Kombinationen unterstü tzt:

Src

Arrays: Setzen Sie Scr beispielsweise folgendermaß en auf eine
variablenbasierte Adresse: Source1, Source1[0] oder Source1[1]
.

Nicht-Arrays: Setzen Sie Scr auf eine Variablenadresse wie
beispielsweise Source1.

SrcOffset

Arrays: Setzten Sie SrcOffset auf 0. Wenn der Wert auf
Source1[0] oder Source1[1] gesetzt ist, tritt folgender Fehler auf:
'Versatz der Quelle ü berschreitet die Arraygrö ß e.'

Nicht-Arrays: Setzten Sie SrcOffset auf 0, andernfalls tritt
folgender Fehler auf: 'Versatz der Quelle ü berschreitet die
Arraygrö ß e.'

Length - Legen Sie Length auf Grundlage der Datentypgrö ß e fest. Bei
Überschreitung des Bereichs tritt ein Fehler auf: 'Versatz der Quelle
ü berschreitet die Arraygrö ß e.'
Length-Werte:
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
