Kapitel 9 Kommunikationsanweisungen
260
Ergebnisse

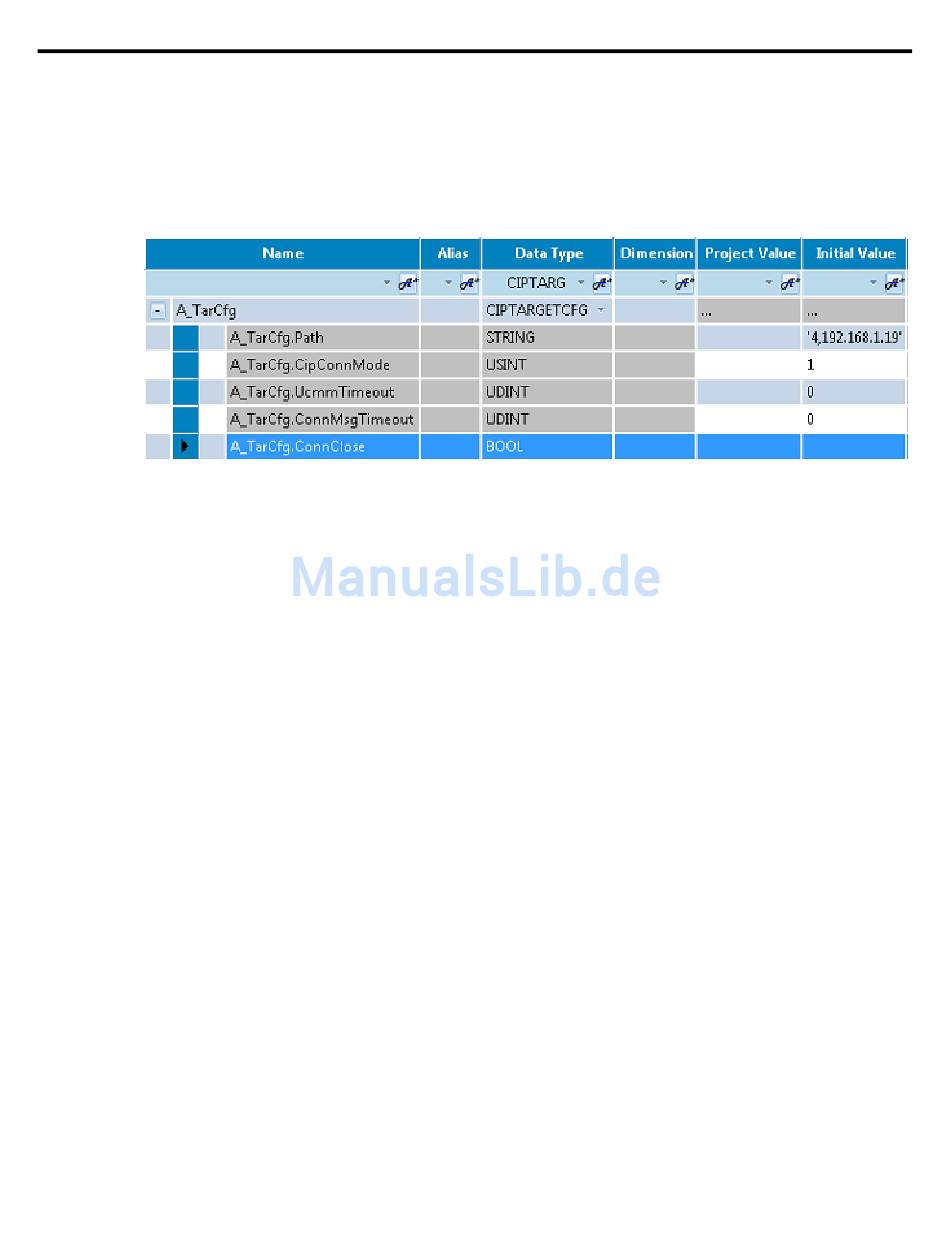

„Globalen Variablenselektor verwenden" sollte ähnlich wie in der folgenden
Abbildung dargestellt aussehen.
Werte für den Parameter „Daten"
Die Werte für „A_Data" werden automatisch vom KOP-Funktionsblock auf
„Strompfad 1" erhalten. Beachten Sie zudem, dass „A UDINT" aus
32-Bit-Daten, „USINT" aus 8-Bit-Daten bestehen, sodass „A_Data" ein
eindimensionales Array mit 4 Elementen ist.
Hinzufü gen eines Kontakts
1. Wählen Sie in der „Toolbox" Direkter Kontakt, und kopieren Sie ihn
auf die linke Seite des MSG_CIPSYMBOLIC-Funktionsblockeingangs
auf dem dritten Kontaktplan.
2. Weisen Sie im „Variablenselektor" die Variable WriteValue dem
Kontakt zu.
Ergebnis
Der dritte Strompfad Ihres Kontaktplan-Programms fü r
MSG_CIPSYMBOLIC-Nachrichtenü bertragung sollte ä hnlich wie in der
folgenden Abbildung dargestellt aussehen.
