Rücksprung - Allen-Bradley Micro800 Anweisungen

Empfehlung: Beschrä nken Sie die Verwendung von Ausgangsvariablen
mit Flankenkontakten.
Wir empfehlen, keine Ausgaben oder Variablen mit Impuls-Kontakt bei
steigender Flanke (positiv) oder Impulsabstiegsflanken-Kontakt (negativ) zu
verwenden. Diese Kontakte sind fü r physische Eingaben in einem
Kontaktplan vorgesehen. Um die Flanke einer Variablen oder Ausgabe zu
erkennen, empfehlen wir die Verwendung eines
R_TRIG/F_TRIG-Funktionsblocks, der in jeder Sprache an jeder Stelle im
Programm unterstü tzt wird.
Siehe auch
Kontakte
Hinzufü gen von Kontaktelementen
Impuls-Kontakt bei steigender Flanke
Rücksprung
Rü cksprung-Elemente sind Ausgaben zur Darstellung des bedingten Endes
eines Kontaktplans.
Tipp: Sie können Verbindungen nicht rechts neben einem
Rücksprungelement platzieren.
Wenn der Zustand „Boolesch" der linken Anschlussleitung den Wert TRUE
hat, wird der Plan ohne Ausfü hrung der Anweisungen in den nä chsten Zeilen
des Plans beendet.
Wenn es sich bei dem Kontaktplan um eine Funktion handelt, wird ihr Name
mit einer Ausgabespule verknü pft, um den Rü ckgabewert festzulegen
(Rü ckgabe an den aufrufenden Plan).

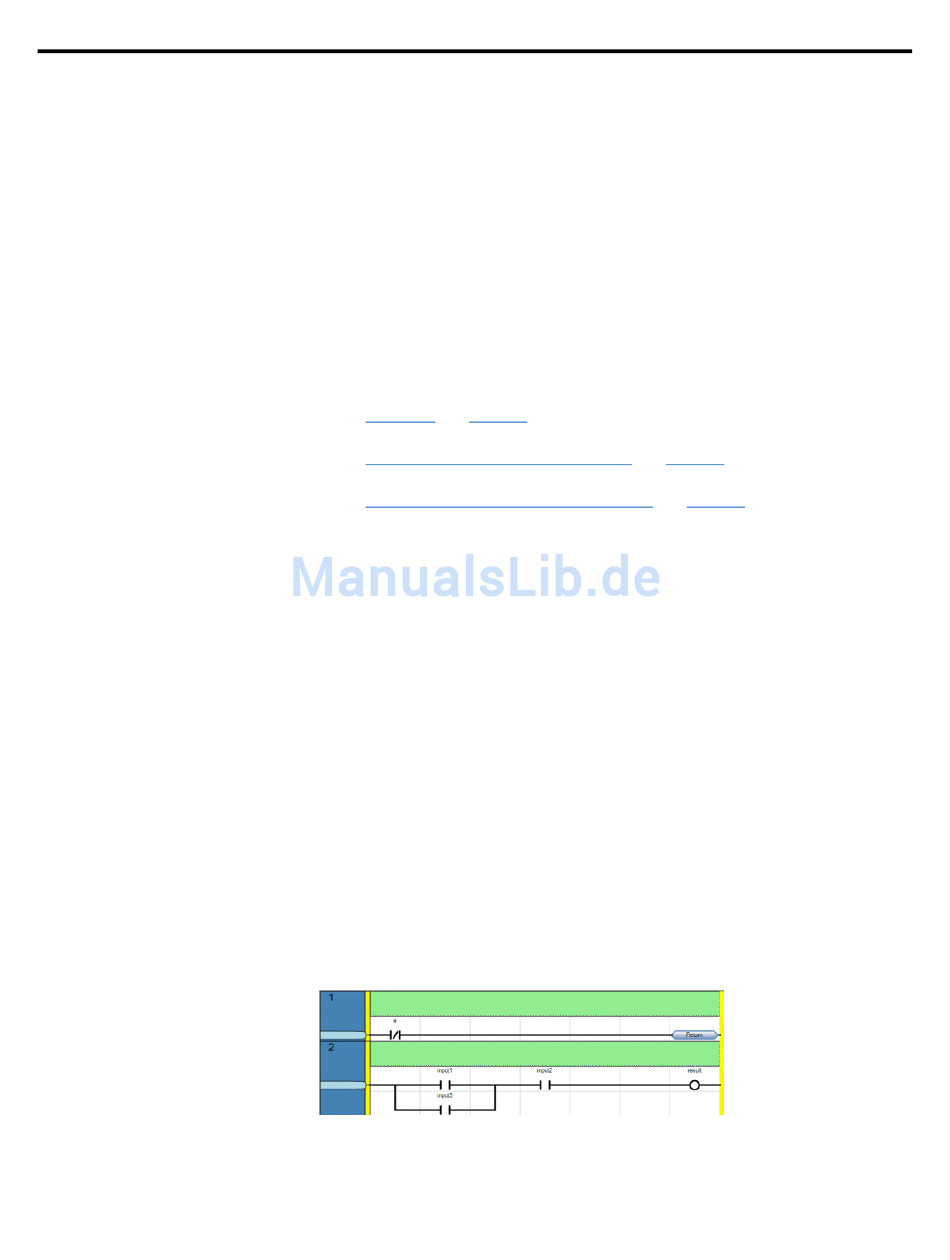

Beispiel: Rü cksprung
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Elemente des Kontaktplans (KOP)
auf seite 56
auf seite 57
auf seite 59
Kapitel 3
61
