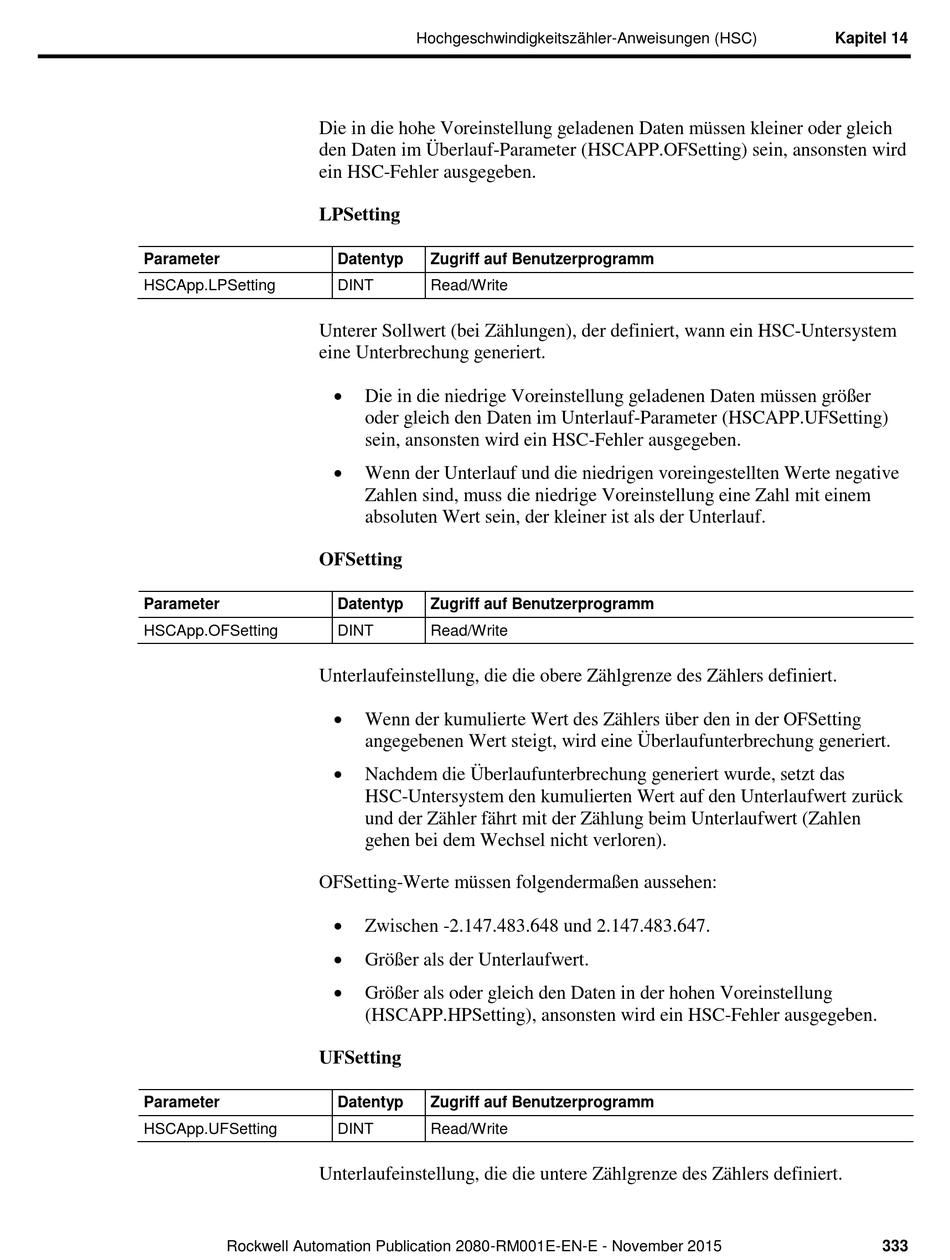

Die in die hohe Voreinstellung geladenen Daten mü ssen kleiner oder gleich
den Daten im Überlauf-Parameter (HSCAPP.OFSetting) sein, ansonsten wird
ein HSC-Fehler ausgegeben.
LPSetting
Parameter
HSCApp.LPSetting
Unterer Sollwert (bei Zä hlungen), der definiert, wann ein HSC-Untersystem
eine Unterbrechung generiert.
OFSetting
Parameter
HSCApp.OFSetting
Unterlaufeinstellung, die die obere Zä hlgrenze des Zä hlers definiert.
OFSetting-Werte mü ssen folgendermaß en aussehen:
UFSetting
Parameter
HSCApp.UFSetting
Unterlaufeinstellung, die die untere Zä hlgrenze des Zä hlers definiert.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Hochgeschwindigkeitszähler-Anweisungen (HSC)
Datentyp Zugriff auf Benutzerprogramm
DINT Read/Write

Die in die niedrige Voreinstellung geladenen Daten mü ssen grö ß er
oder gleich den Daten im Unterlauf-Parameter (HSCAPP.UFSetting)
sein, ansonsten wird ein HSC-Fehler ausgegeben.

Wenn der Unterlauf und die niedrigen voreingestellten Werte negative
Zahlen sind, muss die niedrige Voreinstellung eine Zahl mit einem
absoluten Wert sein, der kleiner ist als der Unterlauf.
Datentyp Zugriff auf Benutzerprogramm
DINT Read/Write

Wenn der kumulierte Wert des Zä hlers ü ber den in der OFSetting
angegebenen Wert steigt, wird eine Überlaufunterbrechung generiert.

Nachdem die Überlaufunterbrechung generiert wurde, setzt das
HSC-Untersystem den kumulierten Wert auf den Unterlaufwert zurü ck
und der Zä hler fä hrt mit der Zä hlung beim Unterlaufwert (Zahlen
gehen bei dem Wechsel nicht verloren).

Zwischen -2.147.483.648 und 2.147.483.647.

Grö ß er als der Unterlaufwert.

Grö ß er als oder gleich den Daten in der hohen Voreinstellung
(HSCAPP.HPSetting), ansonsten wird ein HSC-Fehler ausgegeben.
Datentyp Zugriff auf Benutzerprogramm
DINT Read/Write
