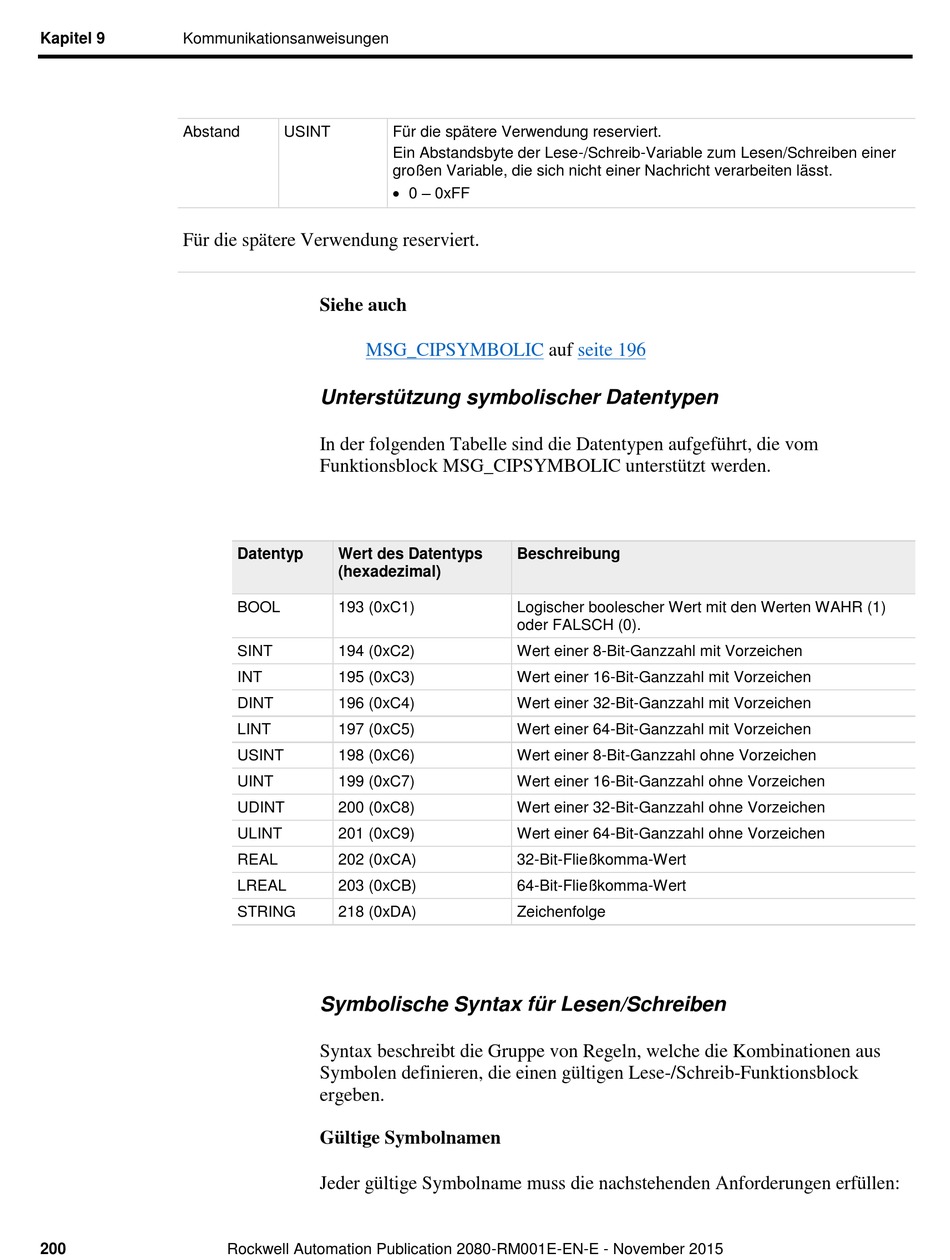

Symbolische Syntax Für Lesen/Schreiben - Allen-Bradley Micro800 Anweisungen

Kapitel 9 Kommunikationsanweisungen
Abstand
Fü r die spä tere Verwendung reserviert.
200
USINT Für die spätere Verwendung reserviert.
Ein Abstandsbyte der Lese-/Schreib-Variable zum Lesen/Schreiben einer
großen Variable, die sich nicht einer Nachricht verarbeiten lä sst.
 0 – 0xFF
Siehe auch
MSG_CIPSYMBOLIC
Unterstützung symbolischer Datentypen
In der folgenden Tabelle sind die Datentypen aufgefü hrt, die vom
Funktionsblock MSG_CIPSYMBOLIC unterstü tzt werden.
Datentyp Wert des Datentyps
(hexadezimal)
BOOL 193 (0xC1)
SINT 194 (0xC2)
INT 195 (0xC3)
DINT 196 (0xC4)
LINT 197 (0xC5)
USINT 198 (0xC6)
UINT 199 (0xC7)
UDINT 200 (0xC8)
ULINT 201 (0xC9)
REAL 202 (0xCA)
LREAL 203 (0xCB)
STRING 218 (0xDA)
Symbolische Syntax für Lesen/Schreiben
Syntax beschreibt die Gruppe von Regeln, welche die Kombinationen aus
Symbolen definieren, die einen gü ltigen Lese-/Schreib-Funktionsblock
ergeben.
Gü ltige Symbolnamen
Jeder gü ltige Symbolname muss die nachstehenden Anforderungen erfü llen:
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
auf seite 196
Beschreibung
Logischer boolescher Wert mit den Werten WAHR (1)
oder FALSCH (0).
Wert einer 8-Bit-Ganzzahl mit Vorzeichen
Wert einer 16-Bit-Ganzzahl mit Vorzeichen
Wert einer 32-Bit-Ganzzahl mit Vorzeichen
Wert einer 64-Bit-Ganzzahl mit Vorzeichen
Wert einer 8-Bit-Ganzzahl ohne Vorzeichen
Wert einer 16-Bit-Ganzzahl ohne Vorzeichen
Wert einer 32-Bit-Ganzzahl ohne Vorzeichen
Wert einer 64-Bit-Ganzzahl ohne Vorzeichen
32-Bit-Fließkomma-Wert
64-Bit-Fließkomma-Wert
Zeichenfolge
