Allen-Bradley Micro800 Anweisungen Seite 622

Kapitel 22 Socket-Anweisungen
Parameter Parameterty
p
Ausführen Eingabe
Typ Eingabe
SockAddr Eingabe
622

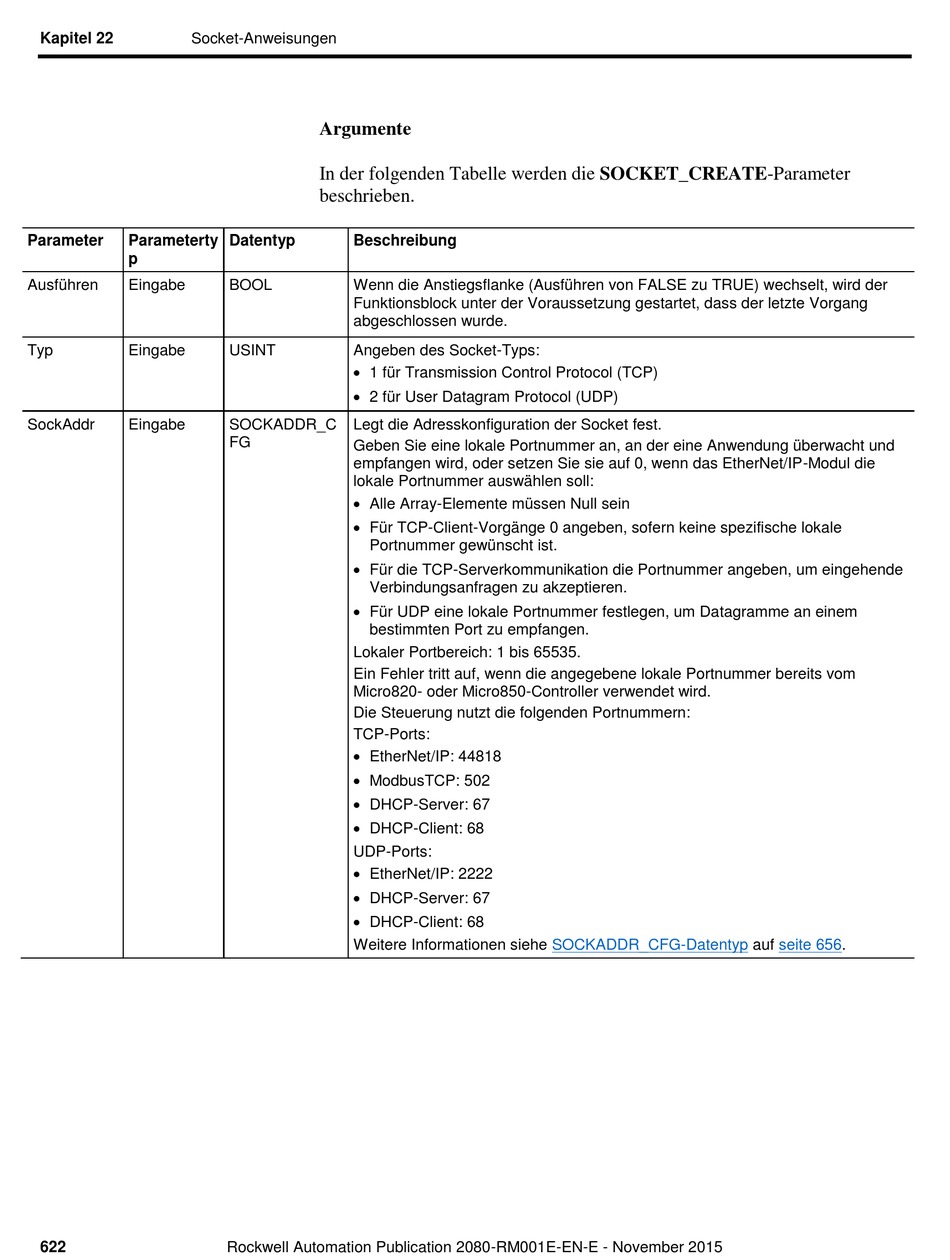

Argumente
In der folgenden Tabelle werden die SOCKET_CREATE-Parameter
beschrieben.
Datentyp Beschreibung
BOOL Wenn die Anstiegsflanke (Ausführen von FALSE zu TRUE) wechselt, wird der
Funktionsblock unter der Voraussetzung gestartet, dass der letzte Vorgang
abgeschlossen wurde.
USINT Angeben des Socket-Typs:
 1 für Transmission Control Protocol (TCP)
 2 für User Datagram Protocol (UDP)
SOCKADDR_C Legt die Adresskonfiguration der Socket fest.
FG
Geben Sie eine lokale Portnummer an, an der eine Anwendung ü berwacht und
empfangen wird, oder setzen Sie sie auf 0, wenn das EtherNet/IP-Modul die
lokale Portnummer auswählen soll:
 Alle Array-Elemente mü ssen Null sein
 Für TCP-Client-Vorgänge 0 angeben, sofern keine spezifische lokale
Portnummer gewünscht ist.
 Für die TCP-Serverkommunikation die Portnummer angeben, um eingehende
Verbindungsanfragen zu akzeptieren.
 Für UDP eine lokale Portnummer festlegen, um Datagramme an einem
bestimmten Port zu empfangen.
Lokaler Portbereich: 1 bis 65535.
Ein Fehler tritt auf, wenn die angegebene lokale Portnummer bereits vom
Micro820- oder Micro850-Controller verwendet wird.
Die Steuerung nutzt die folgenden Portnummern:
TCP-Ports:
 EtherNet/IP: 44818
 ModbusTCP: 502
 DHCP-Server: 67
 DHCP-Client: 68
UDP-Ports:
 EtherNet/IP: 2222
 DHCP-Server: 67
 DHCP-Client: 68
Weitere Informationen siehe
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
SOCKADDR_CFG-Datentyp auf seite 656.
