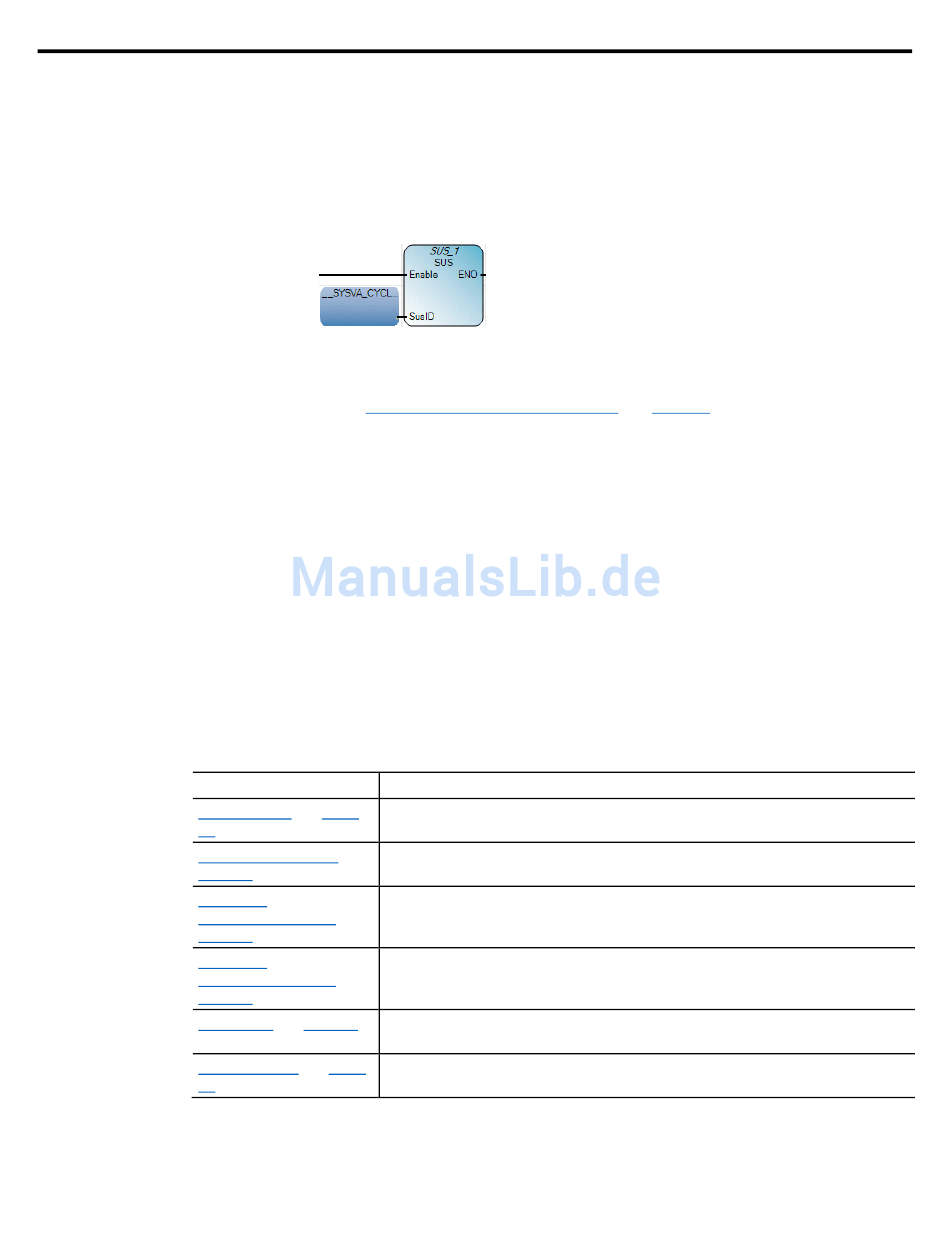

Beispiel: Eingabe aktivieren

In manchen Fällen sind „Enable"-Parameter fü r Anweisungsblö cke
erforderlich, die auf Abruf ausgefü hrt werden. Das folgende Beispiel zeigt
den Anweisungsblock SUS mit einer aktivierten Eingabe.
Siehe auch
Sprache des Kontaktplans (KOP)

Spule

Eine Spule ist eine grafische Komponente eines Kontaktplans, das die
Zuordnung einer Ausgabe oder einer internen Variable darstellt. In einem
Kontaktplan stellt eine Spule eine Aktion dar. Die Spule muss links mit
einem booleschen Symbol verbunden sein, z. B. ein Kontakt oder die
boolesche Ausgabe eines Anweisungsblocks. Spulen kö nnen daher nur einem
definierten Strompfad im KOP-Sprach-Editor hinzugefü gt werden. Sie
kö nnen die Spulendefinition ä ndern, nachdem Sie die Spule einem
Strompfad hinzugefü gt haben.
In den Befehlen und Bausteinen fü r Kontaktplan-Programme enthaltene
Spulenelementtypen.
Spulenelement
Direkte Spule auf seite
52
Invertierter Ausgang auf
seite 52
Spule mit
Impulsanstiegflanke auf
seite 54
Spule mit
Impulsabstiegflanke auf
seite 53
SET-Spule auf seite 55
Rückstellspule auf seite
56
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Elemente des Kontaktplans (KOP)
Beschreibung
Direkte Spulen unterstützen die boolesche Ausgabe einer Anschlussleitung
im booleschen Status.
Umkehrspulen ermöglichen die boolesche Ausgabe durch boolesche
Negation des Status einer Verbindungslinie.
Impulsspulen mit ansteigender Flanke (oder positiv) unterstützen die
boolesche Ausgabe einer Anschlussleitung im booleschen Status.
Impulsspulen mit abfallender Flanke (oder negativ) unterstützen die
boolesche Ausgabe einer Anschlussleitung im booleschen Status.
SET-Spulen ermöglichen die boolesche Ausgabe des booleschen Status
einer Verbindungslinie.
Rückstellspulen ermöglichen die boolesche Ausgabe des booleschen Status
einer Verbindungslinie.
auf seite 37
Kapitel 3
