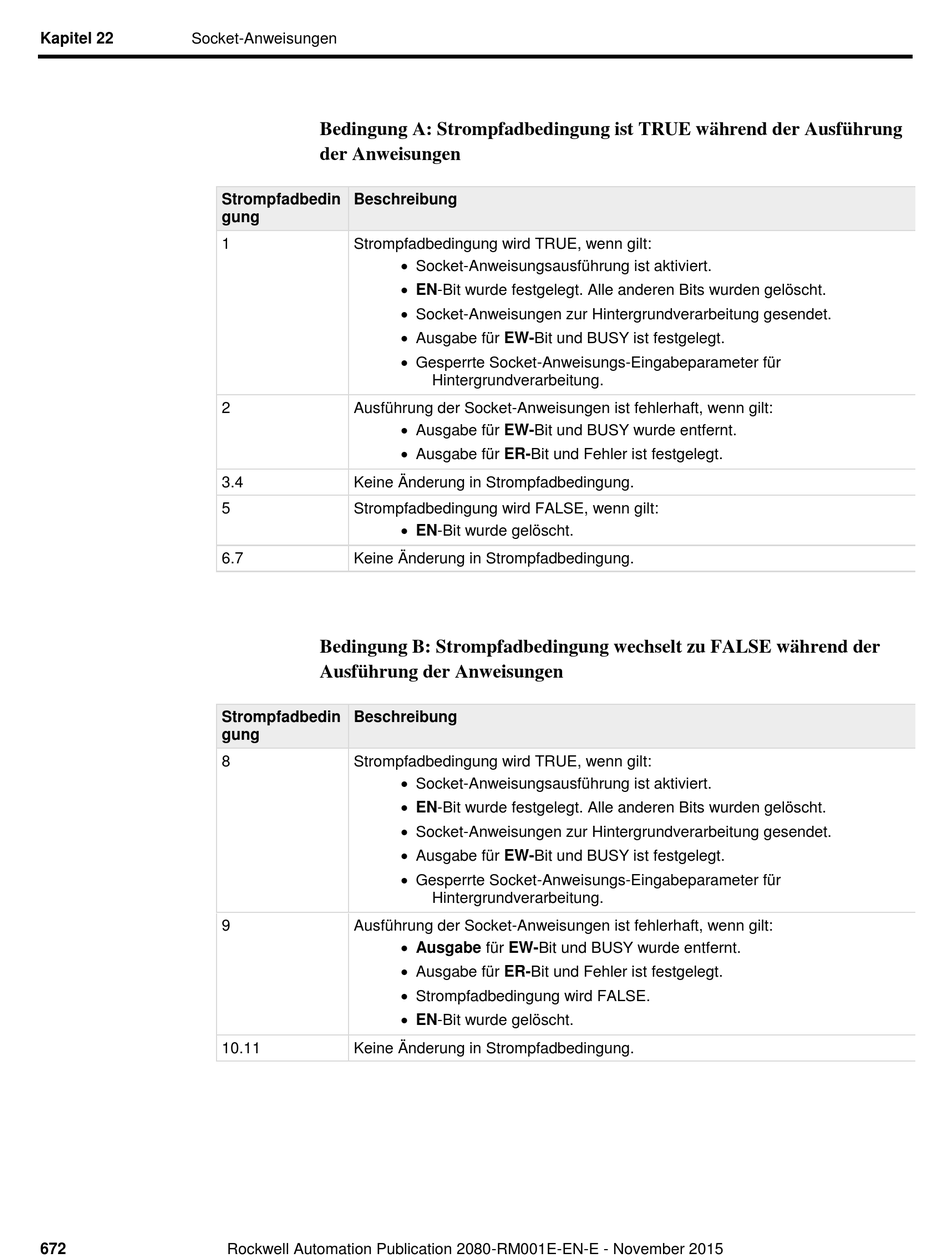

Allen-Bradley Micro800 Anweisungen Seite 672

Kapitel 22 Socket-Anweisungen
672
Bedingung A: Strompfadbedingung ist TRUE wä hrend der Ausfü hrung
der Anweisungen
Strompfadbedin Beschreibung
gung
1 Strompfadbedingung wird TRUE, wenn gilt:
 Socket-Anweisungsausführung ist aktiviert.
 EN-Bit wurde festgelegt. Alle anderen Bits wurden gelö scht.
 Socket-Anweisungen zur Hintergrundverarbeitung gesendet.
 Ausgabe für EW-Bit und BUSY ist festgelegt.
 Gesperrte Socket-Anweisungs-Eingabeparameter für
2 Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
 Ausgabe für EW-Bit und BUSY wurde entfernt.
 Ausgabe für ER-Bit und Fehler ist festgelegt.
3.4 Keine Änderung in Strompfadbedingung.
5 Strompfadbedingung wird FALSE, wenn gilt:
 EN-Bit wurde gelöscht.
6.7 Keine Änderung in Strompfadbedingung.
Bedingung B: Strompfadbedingung wechselt zu FALSE wä hrend der
Ausfü hrung der Anweisungen
Strompfadbedin Beschreibung
gung
8 Strompfadbedingung wird TRUE, wenn gilt:
 Socket-Anweisungsausführung ist aktiviert.
 EN-Bit wurde festgelegt. Alle anderen Bits wurden gelö scht.
 Socket-Anweisungen zur Hintergrundverarbeitung gesendet.
 Ausgabe für EW-Bit und BUSY ist festgelegt.
 Gesperrte Socket-Anweisungs-Eingabeparameter für
9 Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
 Ausgabe für EW-Bit und BUSY wurde entfernt.
 Ausgabe für ER-Bit und Fehler ist festgelegt.
 Strompfadbedingung wird FALSE.
 EN-Bit wurde gelöscht.
10.11 Keine Änderung in Strompfadbedingung.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
Hintergrundverarbeitung.
Hintergrundverarbeitung.
