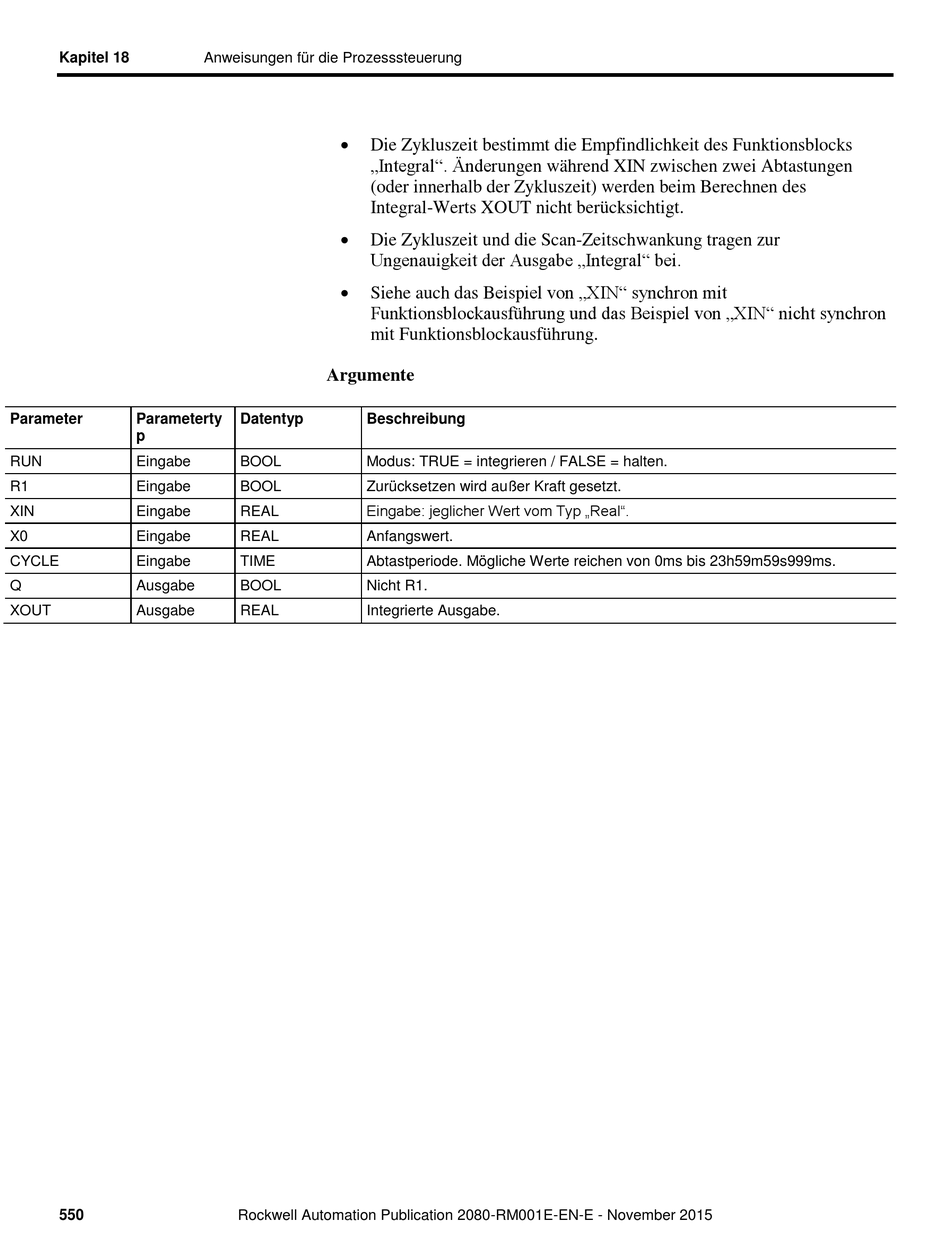

Allen-Bradley Micro800 Anweisungen Seite 550

Kapitel 18
Parameter Parameterty
p
RUN Eingabe
R1 Eingabe
XIN Eingabe
X0 Eingabe
CYCLE Eingabe
Q Ausgabe
XOUT Ausgabe
550
Anweisungen für die Prozesssteuerung

Die Zykluszeit bestimmt die Empfindlichkeit des Funktionsblocks
„Integral". Änderungen wä hrend XIN zwischen zwei Abtastungen
(oder innerhalb der Zykluszeit) werden beim Berechnen des
Integral-Werts XOUT nicht berü cksichtigt.

Die Zykluszeit und die Scan-Zeitschwankung tragen zur
Ungenauigkeit der Ausgabe „Integral" bei.

Siehe auch das Beispiel von „XIN" synchron mit
Funktionsblockausführung und das Beispiel von „XIN" nicht synchron
mit Funktionsblockausfü hrung.
Argumente
Datentyp Beschreibung
BOOL Modus: TRUE = integrieren / FALSE = halten.
BOOL Zurücksetzen wird außer Kraft gesetzt.
Eingabe: jeglicher Wert vom Typ „Real".
REAL
REAL Anfangswert.
TIME Abtastperiode. Mögliche Werte reichen von 0ms bis 23h59m59s999ms.
BOOL Nicht R1.
REAL Integrierte Ausgabe.
Rockwell Automation Publication 2080-RM001E-EN-E - November 2015
