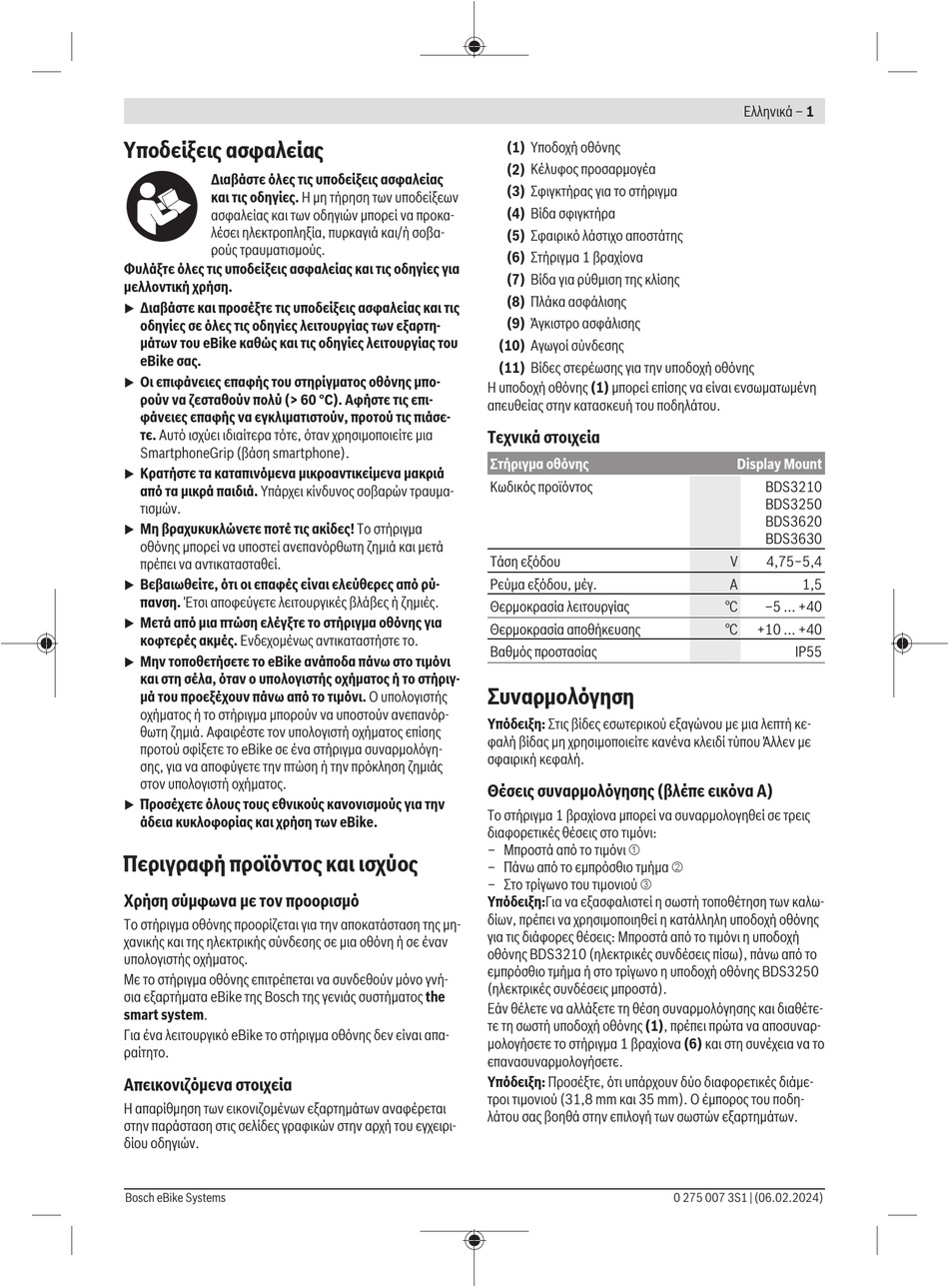

Υποδείξεις ασφαλείας
Διαβάστε όλες τις υποδείξεις ασφαλείας
και τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να προκα-
λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβα-
ρούς τραυματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για
μελλοντική χρήση.
Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις
u
οδηγίες σε όλες τις οδηγίες λειτουργίας των εξαρτη-
μάτων του eBike καθώς και τις οδηγίες λειτουργίας του
eBike σας.
Οι επιφάνειες επαφής του στηρίγματος οθόνης μπο-
u
ρούν να ζεσταθούν πολύ (> 60 °C). Αφήστε τις επι-
φάνειες επαφής να εγκλιματιστούν, προτού τις πιάσε-
τε. Αυτό ισχύει ιδιαίτερα τότε, όταν χρησιμοποιείτε μια
SmartphoneGrip (βάση smartphone).
Κρατήστε τα καταπινόμενα μικροαντικείμενα μακριά
u
από τα μικρά παιδιά. Υπάρχει κίνδυνος σοβαρών τραυμα-
τισμών.
Μη βραχυκυκλώνετε ποτέ τις ακίδες! Το στήριγμα
u
οθόνης μπορεί να υποστεί ανεπανόρθωτη ζημιά και μετά
πρέπει να αντικατασταθεί.
Βεβαιωθείτε, ότι οι επαφές είναι ελεύθερες από ρύ-
u
πανση. Έτσι αποφεύγετε λειτουργικές βλάβες ή ζημιές.
Μετά από μια πτώση ελέγξτε το στήριγμα οθόνης για
u
κοφτερές ακμές. Ενδεχομένως αντικαταστήστε το.
Μην τοποθετήσετε το eBike ανάποδα πάνω στο τιμόνι
u
και στη σέλα, όταν ο υπολογιστής οχήματος ή το στήριγ-
μά του προεξέχουν πάνω από το τιμόνι. Ο υπολογιστής
οχήματος ή το στήριγμα μπορούν να υποστούν ανεπανόρ-
θωτη ζημιά. Αφαιρέστε τον υπολογιστή οχήματος επίσης
προτού σφίξετε το eBike σε ένα στήριγμα συναρμολόγη-
σης, για να αποφύγετε την πτώση ή την πρόκληση ζημιάς
στον υπολογιστή οχήματος.
Προσέχετε όλους τους εθνικούς κανονισμούς για την
u
άδεια κυκλοφορίας και χρήση των eBike.
Περιγραφή προϊόντος και ισχύος
Χρήση σύμφωνα με τον προορισμό
Το στήριγμα οθόνης προορίζεται για την αποκατάσταση της μη-
χανικής και της ηλεκτρικής σύνδεσης σε μια οθόνη ή σε έναν
υπολογιστής οχήματος.
Με το στήριγμα οθόνης επιτρέπεται να συνδεθούν μόνο γνή-
σια εξαρτήματα eBike της Bosch της γενιάς συστήματος the
smart system.
Για ένα λειτουργικό eBike το στήριγμα οθόνης δεν είναι απα-
ραίτητο.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται
στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειρι-
δίου οδηγιών.
Bosch eBike Systems
(1) Υποδοχή οθόνης
(2) Κέλυφος προσαρμογέα
(3) Σφιγκτήρας για το στήριγμα
(4) Βίδα σφιγκτήρα
(5) Σφαιρικό λάστιχο αποστάτης
(6) Στήριγμα 1 βραχίονα
(7) Βίδα για ρύθμιση της κλίσης
(8) Πλάκα ασφάλισης
(9) Άγκιστρο ασφάλισης
(10) Αγωγοί σύνδεσης
(11) Βίδες στερέωσης για την υποδοχή οθόνης
Η υποδοχή οθόνης (1) μπορεί επίσης να είναι ενσωματωμένη
απευθείας στην κατασκευή του ποδηλάτου.
Τεχνικά στοιχεία
Στήριγμα οθόνης
Κωδικός προϊόντος
Τάση εξόδου
Ρεύμα εξόδου, μέγ.
Θερμοκρασία λειτουργίας
Θερμοκρασία αποθήκευσης
Βαθμός προστασίας
Συναρμολόγηση
Υπόδειξη: Στις βίδες εσωτερικού εξαγώνου με μια λεπτή κε-
φαλή βίδας μη χρησιμοποιείτε κανένα κλειδί τύπου Άλλεν με
σφαιρική κεφαλή.
Θέσεις συναρμολόγησης (βλέπε εικόνα A)
Το στήριγμα 1 βραχίονα μπορεί να συναρμολογηθεί σε τρεις
διαφορετικές θέσεις στο τιμόνι:
– Μπροστά από το τιμόνι ➀
– Πάνω από το εμπρόσθιο τμήμα ➁
– Στο τρίγωνο του τιμονιού ➂
Υπόδειξη:Για να εξασφαλιστεί η σωστή τοποθέτηση των καλω-
δίων, πρέπει να χρησιμοποιηθεί η κατάλληλη υποδοχή οθόνης
για τις διάφορες θέσεις: Μπροστά από το τιμόνι η υποδοχή
οθόνης BDS3210 (ηλεκτρικές συνδέσεις πίσω), πάνω από το
εμπρόσθιο τμήμα ή στο τρίγωνο η υποδοχή οθόνης BDS3250
(ηλεκτρικές συνδέσεις μπροστά).
Εάν θέλετε να αλλάξετε τη θέση συναρμολόγησης και διαθέτε-
τε τη σωστή υποδοχή οθόνης (1), πρέπει πρώτα να αποσυναρ-
μολογήσετε το στήριγμα 1 βραχίονα (6) και στη συνέχεια να το
επανασυναρμολογήσετε.
Υπόδειξη: Προσέξτε, ότι υπάρχουν δύο διαφορετικές διάμε-
τροι τιμονιού (31,8 mm και 35 mm). Ο έμπορος του ποδη-
λάτου σας βοηθά στην επιλογή των σωστών εξαρτημάτων.
Ελληνικά – 1
Display Mount
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75−5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP55
0 275 007 3S1 | (06.02.2024)
