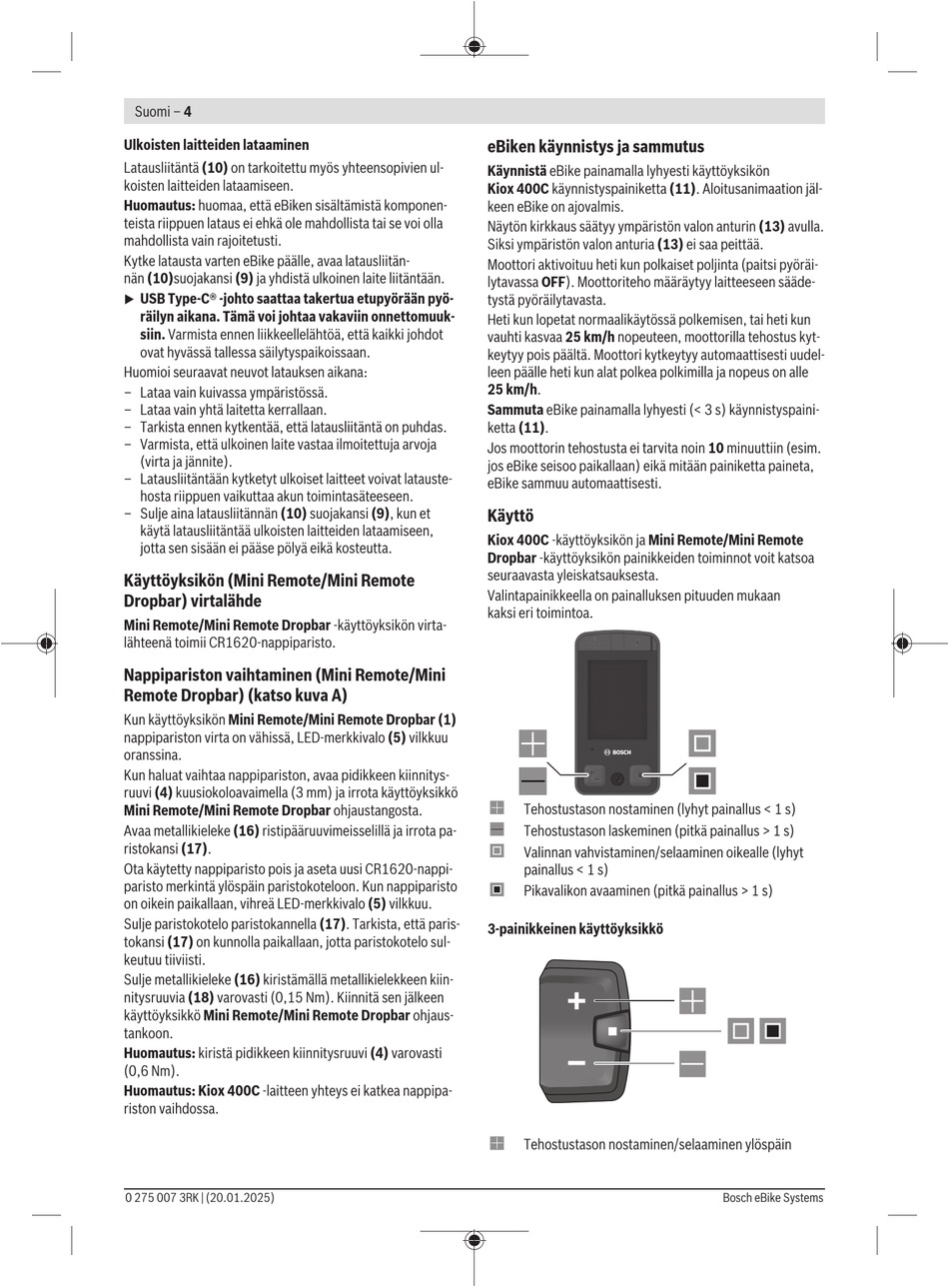

Bosch Performance Line SX Drive Unit Originalbetriebsanleitung Seite 493

Suomi – 4
Ulkoisten laitteiden lataaminen
Latausliitäntä (10) on tarkoitettu myös yhteensopivien ul-
koisten laitteiden lataamiseen.
Huomautus: huomaa, että eBiken sisältämistä komponen-
teista riippuen lataus ei ehkä ole mahdollista tai se voi olla
mahdollista vain rajoitetusti.
Kytke latausta varten eBike päälle, avaa latausliitän-
nän (10)suojakansi (9) ja yhdistä ulkoinen laite liitäntään.
USB Type-C® -johto saattaa takertua etupyörään pyö-
u
räilyn aikana. Tämä voi johtaa vakaviin onnettomuuk-
siin. Varmista ennen liikkeellelähtöä, että kaikki johdot
ovat hyvässä tallessa säilytyspaikoissaan.
Huomioi seuraavat neuvot latauksen aikana:
– Lataa vain kuivassa ympäristössä.
– Lataa vain yhtä laitetta kerrallaan.
– Tarkista ennen kytkentää, että latausliitäntä on puhdas.
– Varmista, että ulkoinen laite vastaa ilmoitettuja arvoja
(virta ja jännite).
– Latausliitäntään kytketyt ulkoiset laitteet voivat latauste-
hosta riippuen vaikuttaa akun toimintasäteeseen.
– Sulje aina latausliitännän (10) suojakansi (9), kun et
käytä latausliitäntää ulkoisten laitteiden lataamiseen,
jotta sen sisään ei pääse pölyä eikä kosteutta.
Käyttöyksikön (Mini Remote/Mini Remote
Dropbar) virtalähde
Mini Remote/Mini Remote Dropbar -käyttöyksikön virta-
lähteenä toimii CR1620-nappiparisto.
Nappipariston vaihtaminen (Mini Remote/Mini
Remote Dropbar) (katso kuva A)
Kun käyttöyksikön Mini Remote/Mini Remote Dropbar (1)
nappipariston virta on vähissä, LED-merkkivalo (5) vilkkuu
oranssina.
Kun haluat vaihtaa nappipariston, avaa pidikkeen kiinnitys-
ruuvi (4) kuusiokoloavaimella (3 mm) ja irrota käyttöyksikkö
Mini Remote/Mini Remote Dropbar ohjaustangosta.
Avaa metallikieleke (16) ristipääruuvimeisselillä ja irrota pa-
ristokansi (17).
Ota käytetty nappiparisto pois ja aseta uusi CR1620-nappi-
paristo merkintä ylöspäin paristokoteloon. Kun nappiparisto
on oikein paikallaan, vihreä LED-merkkivalo (5) vilkkuu.
Sulje paristokotelo paristokannella (17). Tarkista, että paris-
tokansi (17) on kunnolla paikallaan, jotta paristokotelo sul-
keutuu tiiviisti.
Sulje metallikieleke (16) kiristämällä metallikielekkeen kiin-
nitysruuvia (18) varovasti (0,15 Nm). Kiinnitä sen jälkeen
käyttöyksikkö Mini Remote/Mini Remote Dropbar ohjaus-
tankoon.
Huomautus: kiristä pidikkeen kiinnitysruuvi (4) varovasti
(0,6 Nm).
Huomautus: Kiox 400C -laitteen yhteys ei katkea nappipa-
riston vaihdossa.
0 275 007 3RK | (20.01.2025)
eBiken käynnistys ja sammutus
Käynnistä eBike painamalla lyhyesti käyttöyksikön
Kiox 400C käynnistyspainiketta (11). Aloitusanimaation jäl-
keen eBike on ajovalmis.
Näytön kirkkaus säätyy ympäristön valon anturin (13) avulla.
Siksi ympäristön valon anturia (13) ei saa peittää.
Moottori aktivoituu heti kun polkaiset poljinta (paitsi pyöräi-
lytavassa OFF). Moottoriteho määräytyy laitteeseen sääde-
tystä pyöräilytavasta.
Heti kun lopetat normaalikäytössä polkemisen, tai heti kun
vauhti kasvaa 25 km/h nopeuteen, moottorilla tehostus kyt-
keytyy pois päältä. Moottori kytkeytyy automaattisesti uudel-
leen päälle heti kun alat polkea polkimilla ja nopeus on alle
25 km/h.
Sammuta eBike painamalla lyhyesti (< 3 s) käynnistyspaini-
ketta (11).
Jos moottorin tehostusta ei tarvita noin 10 minuuttiin (esim.
jos eBike seisoo paikallaan) eikä mitään painiketta paineta,
eBike sammuu automaattisesti.
Käyttö
Kiox 400C -käyttöyksikön ja Mini Remote/Mini Remote
Dropbar -käyttöyksikön painikkeiden toiminnot voit katsoa
seuraavasta yleiskatsauksesta.
Valintapainikkeella on painalluksen pituuden mukaan
kaksi eri toimintoa.
Tehostustason nostaminen (lyhyt painallus < 1 s)
Tehostustason laskeminen (pitkä painallus > 1 s)
Valinnan vahvistaminen/selaaminen oikealle (lyhyt
painallus < 1 s)
Pikavalikon avaaminen (pitkä painallus > 1 s)
3-painikkeinen käyttöyksikkö
Tehostustason nostaminen/selaaminen ylöspäin
Bosch eBike Systems
