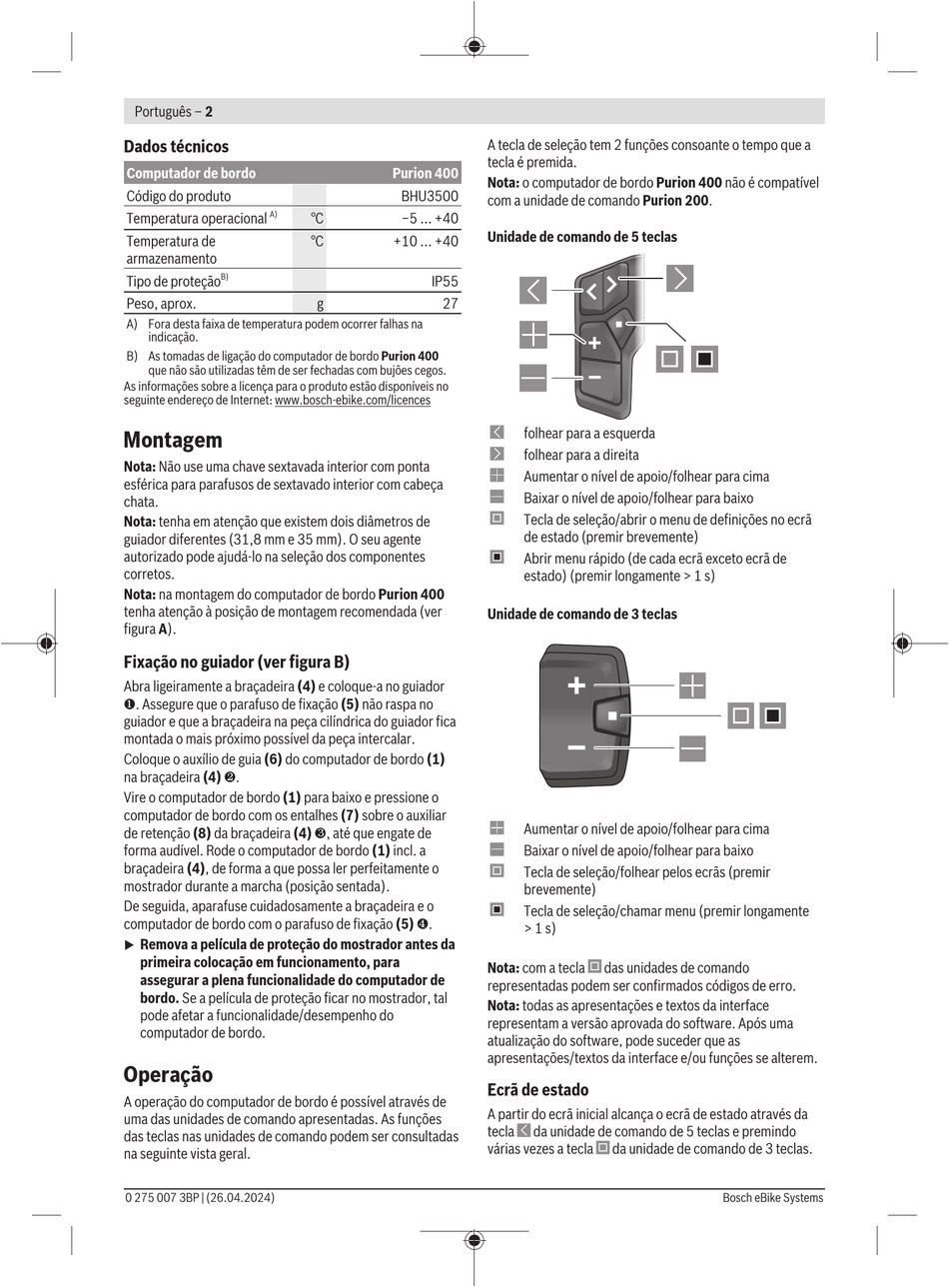

Português – 2
Dados técnicos
Computador de bordo
Código do produto
A)
Temperatura operacional
Temperatura de
armazenamento
B)
Tipo de proteção
Peso, aprox.
A) Fora desta faixa de temperatura podem ocorrer falhas na
indicação.
B) As tomadas de ligação do computador de bordo Purion 400
que não são utilizadas têm de ser fechadas com bujões cegos.
As informações sobre a licença para o produto estão disponíveis no
seguinte endereço de Internet: www.bosch-ebike.com/licences
Montagem
Nota: Não use uma chave sextavada interior com ponta
esférica para parafusos de sextavado interior com cabeça
chata.
Nota: tenha em atenção que existem dois diâmetros de
guiador diferentes (31,8 mm e 35 mm). O seu agente
autorizado pode ajudá-lo na seleção dos componentes
corretos.
Nota: na montagem do computador de bordo Purion 400
tenha atenção à posição de montagem recomendada (ver
figura A).
Fixação no guiador (ver figura B)
Abra ligeiramente a braçadeira (4) e coloque-a no guiador
❶. Assegure que o parafuso de fixação (5) não raspa no
guiador e que a braçadeira na peça cilíndrica do guiador fica
montada o mais próximo possível da peça intercalar.
Coloque o auxílio de guia (6) do computador de bordo (1)
na braçadeira (4) ❷.
Vire o computador de bordo (1) para baixo e pressione o
computador de bordo com os entalhes (7) sobre o auxiliar
de retenção (8) da braçadeira (4) ❸, até que engate de
forma audível. Rode o computador de bordo (1) incl. a
braçadeira (4), de forma a que possa ler perfeitamente o
mostrador durante a marcha (posição sentada).
De seguida, aparafuse cuidadosamente a braçadeira e o
computador de bordo com o parafuso de fixação (5) ❹.
Remova a película de proteção do mostrador antes da
u
primeira colocação em funcionamento, para
assegurar a plena funcionalidade do computador de
bordo. Se a película de proteção ficar no mostrador, tal
pode afetar a funcionalidade/desempenho do
computador de bordo.
Operação
A operação do computador de bordo é possível através de
uma das unidades de comando apresentadas. As funções
das teclas nas unidades de comando podem ser consultadas
na seguinte vista geral.
0 275 007 3BP | (26.04.2024)
A tecla de seleção tem 2 funções consoante o tempo que a
tecla é premida.
Purion 400
Nota: o computador de bordo Purion 400 não é compatível
BHU3500
com a unidade de comando Purion 200.
°C −5 ... +40
Unidade de comando de 5 teclas
°C +10 ... +40
IP55
g 27
Unidade de comando de 3 teclas
Nota: com a tecla
representadas podem ser confirmados códigos de erro.
Nota: todas as apresentações e textos da interface
representam a versão aprovada do software. Após uma
atualização do software, pode suceder que as
apresentações/textos da interface e/ou funções se alterem.
Ecrã de estado
A partir do ecrã inicial alcança o ecrã de estado através da
tecla
várias vezes a tecla
folhear para a esquerda
folhear para a direita
Aumentar o nível de apoio/folhear para cima
Baixar o nível de apoio/folhear para baixo
Tecla de seleção/abrir o menu de definições no ecrã
de estado (premir brevemente)
Abrir menu rápido (de cada ecrã exceto ecrã de
estado) (premir longamente > 1 s)
Aumentar o nível de apoio/folhear para cima
Baixar o nível de apoio/folhear para baixo
Tecla de seleção/folhear pelos ecrãs (premir
brevemente)
Tecla de seleção/chamar menu (premir longamente
> 1 s)
das unidades de comando
da unidade de comando de 5 teclas e premindo
da unidade de comando de 3 teclas.
