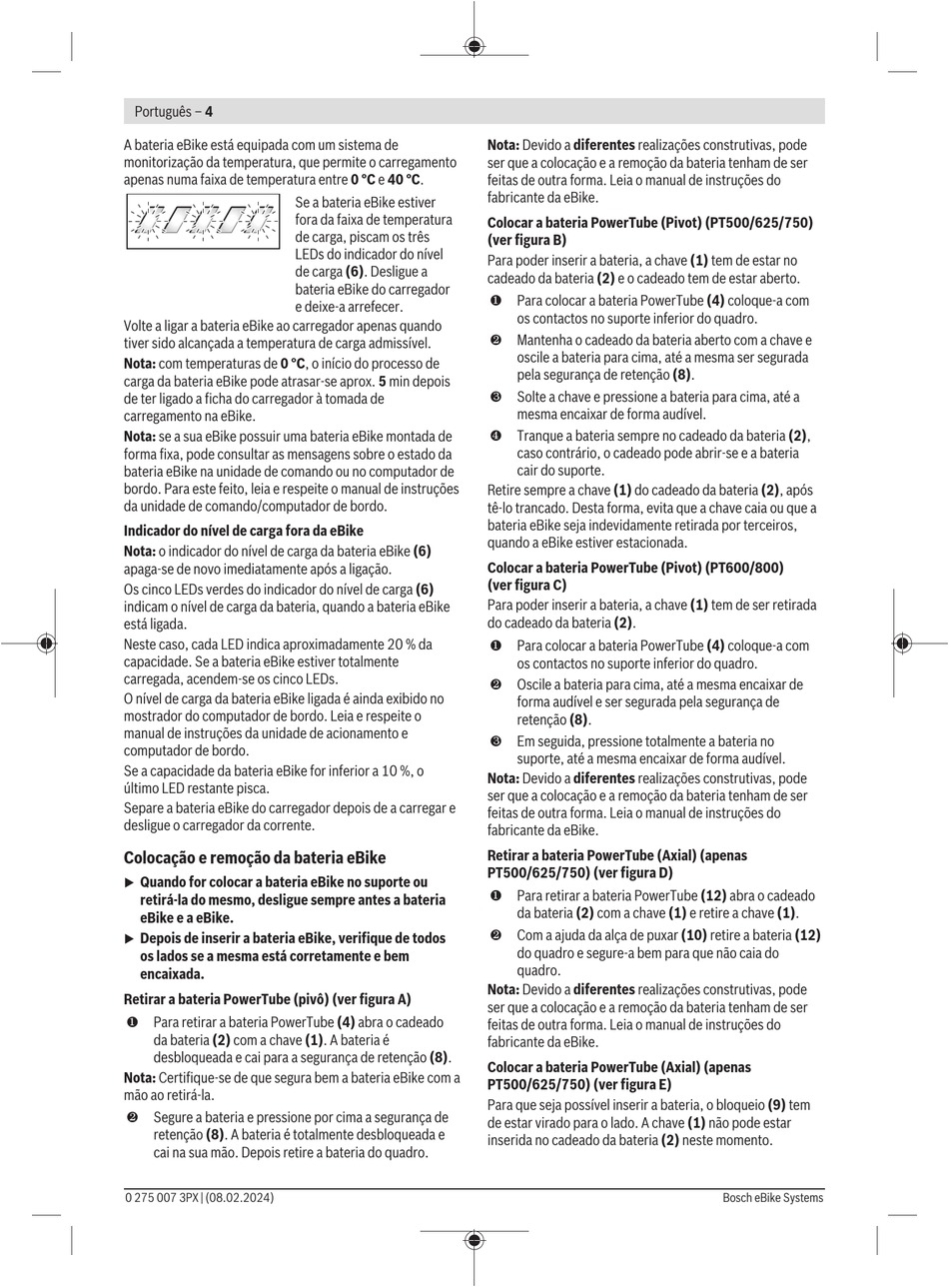

Português – 4
A bateria eBike está equipada com um sistema de
monitorização da temperatura, que permite o carregamento
apenas numa faixa de temperatura entre 0 °C e 40 °C.
Se a bateria eBike estiver
fora da faixa de temperatura
de carga, piscam os três
LEDs do indicador do nível
de carga (6). Desligue a
bateria eBike do carregador
e deixe-a arrefecer.
Volte a ligar a bateria eBike ao carregador apenas quando
tiver sido alcançada a temperatura de carga admissível.
Nota: com temperaturas de 0 °C, o início do processo de
carga da bateria eBike pode atrasar-se aprox. 5 min depois
de ter ligado a ficha do carregador à tomada de
carregamento na eBike.
Nota: se a sua eBike possuir uma bateria eBike montada de
forma fixa, pode consultar as mensagens sobre o estado da
bateria eBike na unidade de comando ou no computador de
bordo. Para este feito, leia e respeite o manual de instruções
da unidade de comando/computador de bordo.
Indicador do nível de carga fora da eBike
Nota: o indicador do nível de carga da bateria eBike (6)
apaga-se de novo imediatamente após a ligação.
Os cinco LEDs verdes do indicador do nível de carga (6)
indicam o nível de carga da bateria, quando a bateria eBike
está ligada.
Neste caso, cada LED indica aproximadamente 20 % da
capacidade. Se a bateria eBike estiver totalmente
carregada, acendem-se os cinco LEDs.
O nível de carga da bateria eBike ligada é ainda exibido no
mostrador do computador de bordo. Leia e respeite o
manual de instruções da unidade de acionamento e
computador de bordo.
Se a capacidade da bateria eBike for inferior a 10 %, o
último LED restante pisca.
Separe a bateria eBike do carregador depois de a carregar e
desligue o carregador da corrente.
Colocação e remoção da bateria eBike
Quando for colocar a bateria eBike no suporte ou
u
retirá-la do mesmo, desligue sempre antes a bateria
eBike e a eBike.
Depois de inserir a bateria eBike, verifique de todos
u
os lados se a mesma está corretamente e bem
encaixada.
Retirar a bateria PowerTube (pivô) (ver figura A)
❶ Para retirar a bateria PowerTube (4) abra o cadeado
da bateria (2) com a chave (1). A bateria é
desbloqueada e cai para a segurança de retenção (8).
Nota: Certifique-se de que segura bem a bateria eBike com a
mão ao retirá-la.
❷ Segure a bateria e pressione por cima a segurança de
retenção (8). A bateria é totalmente desbloqueada e
cai na sua mão. Depois retire a bateria do quadro.
0 275 007 3PX | (08.02.2024)
Nota: Devido a diferentes realizações construtivas, pode
ser que a colocação e a remoção da bateria tenham de ser
feitas de outra forma. Leia o manual de instruções do
fabricante da eBike.
Colocar a bateria PowerTube (Pivot) (PT500/625/750)
(ver figura B)
Para poder inserir a bateria, a chave (1) tem de estar no
cadeado da bateria (2) e o cadeado tem de estar aberto.
❶ Para colocar a bateria PowerTube (4) coloque-a com
os contactos no suporte inferior do quadro.
❷ Mantenha o cadeado da bateria aberto com a chave e
oscile a bateria para cima, até a mesma ser segurada
pela segurança de retenção (8).
❸ Solte a chave e pressione a bateria para cima, até a
mesma encaixar de forma audível.
❹ Tranque a bateria sempre no cadeado da bateria (2),
caso contrário, o cadeado pode abrir-se e a bateria
cair do suporte.
Retire sempre a chave (1) do cadeado da bateria (2), após
tê-lo trancado. Desta forma, evita que a chave caia ou que a
bateria eBike seja indevidamente retirada por terceiros,
quando a eBike estiver estacionada.
Colocar a bateria PowerTube (Pivot) (PT600/800)
(ver figura C)
Para poder inserir a bateria, a chave (1) tem de ser retirada
do cadeado da bateria (2).
❶ Para colocar a bateria PowerTube (4) coloque-a com
os contactos no suporte inferior do quadro.
❷ Oscile a bateria para cima, até a mesma encaixar de
forma audível e ser segurada pela segurança de
retenção (8).
❸ Em seguida, pressione totalmente a bateria no
suporte, até a mesma encaixar de forma audível.
Nota: Devido a diferentes realizações construtivas, pode
ser que a colocação e a remoção da bateria tenham de ser
feitas de outra forma. Leia o manual de instruções do
fabricante da eBike.
Retirar a bateria PowerTube (Axial) (apenas
PT500/625/750) (ver figura D)
❶ Para retirar a bateria PowerTube (12) abra o cadeado
da bateria (2) com a chave (1) e retire a chave (1).
❷ Com a ajuda da alça de puxar (10) retire a bateria (12)
do quadro e segure-a bem para que não caia do
quadro.
Nota: Devido a diferentes realizações construtivas, pode
ser que a colocação e a remoção da bateria tenham de ser
feitas de outra forma. Leia o manual de instruções do
fabricante da eBike.
Colocar a bateria PowerTube (Axial) (apenas
PT500/625/750) (ver figura E)
Para que seja possível inserir a bateria, o bloqueio (9) tem
de estar virado para o lado. A chave (1) não pode estar
inserida no cadeado da bateria (2) neste momento.
