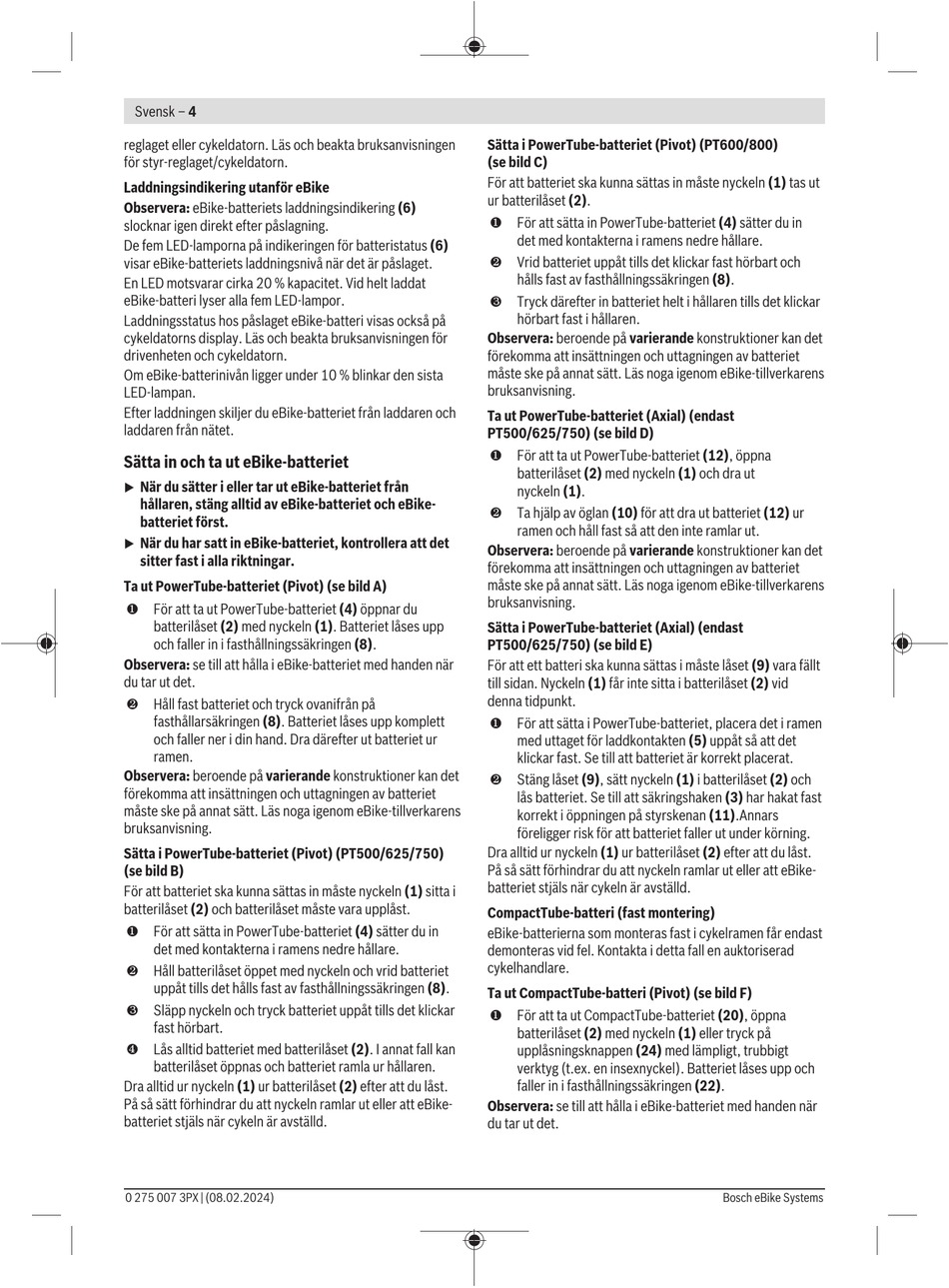

Svensk – 4
reglaget eller cykeldatorn. Läs och beakta bruksanvisningen
för styr-reglaget/cykeldatorn.
Laddningsindikering utanför eBike
Observera: eBike-batteriets laddningsindikering (6)
slocknar igen direkt efter påslagning.
De fem LED-lamporna på indikeringen för batteristatus (6)
visar eBike-batteriets laddningsnivå när det är påslaget.
En LED motsvarar cirka 20 % kapacitet. Vid helt laddat
eBike-batteri lyser alla fem LED-lampor.
Laddningsstatus hos påslaget eBike-batteri visas också på
cykeldatorns display. Läs och beakta bruksanvisningen för
drivenheten och cykeldatorn.
Om eBike-batterinivån ligger under 10 % blinkar den sista
LED-lampan.
Efter laddningen skiljer du eBike-batteriet från laddaren och
laddaren från nätet.
Sätta in och ta ut eBike-batteriet
När du sätter i eller tar ut eBike-batteriet från
u
hållaren, stäng alltid av eBike-batteriet och eBike-
batteriet först.
När du har satt in eBike-batteriet, kontrollera att det
u
sitter fast i alla riktningar.
Ta ut PowerTube-batteriet (Pivot) (se bild A)
❶ För att ta ut PowerTube-batteriet (4) öppnar du
batterilåset (2) med nyckeln (1). Batteriet låses upp
och faller in i fasthållningssäkringen (8).
Observera: se till att hålla i eBike-batteriet med handen när
du tar ut det.
❷ Håll fast batteriet och tryck ovanifrån på
fasthållarsäkringen (8). Batteriet låses upp komplett
och faller ner i din hand. Dra därefter ut batteriet ur
ramen.
Observera: beroende på varierande konstruktioner kan det
förekomma att insättningen och uttagningen av batteriet
måste ske på annat sätt. Läs noga igenom eBike-tillverkarens
bruksanvisning.
Sätta i PowerTube-batteriet (Pivot) (PT500/625/750)
(se bild B)
För att batteriet ska kunna sättas in måste nyckeln (1) sitta i
batterilåset (2) och batterilåset måste vara upplåst.
❶ För att sätta in PowerTube-batteriet (4) sätter du in
det med kontakterna i ramens nedre hållare.
❷ Håll batterilåset öppet med nyckeln och vrid batteriet
uppåt tills det hålls fast av fasthållningssäkringen (8).
❸ Släpp nyckeln och tryck batteriet uppåt tills det klickar
fast hörbart.
❹ Lås alltid batteriet med batterilåset (2). I annat fall kan
batterilåset öppnas och batteriet ramla ur hållaren.
Dra alltid ur nyckeln (1) ur batterilåset (2) efter att du låst.
På så sätt förhindrar du att nyckeln ramlar ut eller att eBike-
batteriet stjäls när cykeln är avställd.
0 275 007 3PX | (08.02.2024)
Sätta i PowerTube-batteriet (Pivot) (PT600/800)
(se bild C)
För att batteriet ska kunna sättas in måste nyckeln (1) tas ut
ur batterilåset (2).
❶ För att sätta in PowerTube-batteriet (4) sätter du in
det med kontakterna i ramens nedre hållare.
❷ Vrid batteriet uppåt tills det klickar fast hörbart och
hålls fast av fasthållningssäkringen (8).
❸ Tryck därefter in batteriet helt i hållaren tills det klickar
hörbart fast i hållaren.
Observera: beroende på varierande konstruktioner kan det
förekomma att insättningen och uttagningen av batteriet
måste ske på annat sätt. Läs noga igenom eBike-tillverkarens
bruksanvisning.
Ta ut PowerTube-batteriet (Axial) (endast
PT500/625/750) (se bild D)
❶ För att ta ut PowerTube-batteriet (12), öppna
batterilåset (2) med nyckeln (1) och dra ut
nyckeln (1).
❷ Ta hjälp av öglan (10) för att dra ut batteriet (12) ur
ramen och håll fast så att den inte ramlar ut.
Observera: beroende på varierande konstruktioner kan det
förekomma att insättningen och uttagningen av batteriet
måste ske på annat sätt. Läs noga igenom eBike-tillverkarens
bruksanvisning.
Sätta i PowerTube-batteriet (Axial) (endast
PT500/625/750) (se bild E)
För att ett batteri ska kunna sättas i måste låset (9) vara fällt
till sidan. Nyckeln (1) får inte sitta i batterilåset (2) vid
denna tidpunkt.
❶ För att sätta i PowerTube-batteriet, placera det i ramen
med uttaget för laddkontakten (5) uppåt så att det
klickar fast. Se till att batteriet är korrekt placerat.
❷ Stäng låset (9), sätt nyckeln (1) i batterilåset (2) och
lås batteriet. Se till att säkringshaken (3) har hakat fast
korrekt i öppningen på styrskenan (11).Annars
föreligger risk för att batteriet faller ut under körning.
Dra alltid ur nyckeln (1) ur batterilåset (2) efter att du låst.
På så sätt förhindrar du att nyckeln ramlar ut eller att eBike-
batteriet stjäls när cykeln är avställd.
CompactTube-batteri (fast montering)
eBike-batterierna som monteras fast i cykelramen får endast
demonteras vid fel. Kontakta i detta fall en auktoriserad
cykelhandlare.
Ta ut CompactTube-batteri (Pivot) (se bild F)
❶ För att ta ut CompactTube-batteriet (20), öppna
batterilåset (2) med nyckeln (1) eller tryck på
upplåsningsknappen (24) med lämpligt, trubbigt
verktyg (t.ex. en insexnyckel). Batteriet låses upp och
faller in i fasthållningssäkringen (22).
Observera: se till att hålla i eBike-batteriet med handen när
du tar ut det.
Bosch eBike Systems
