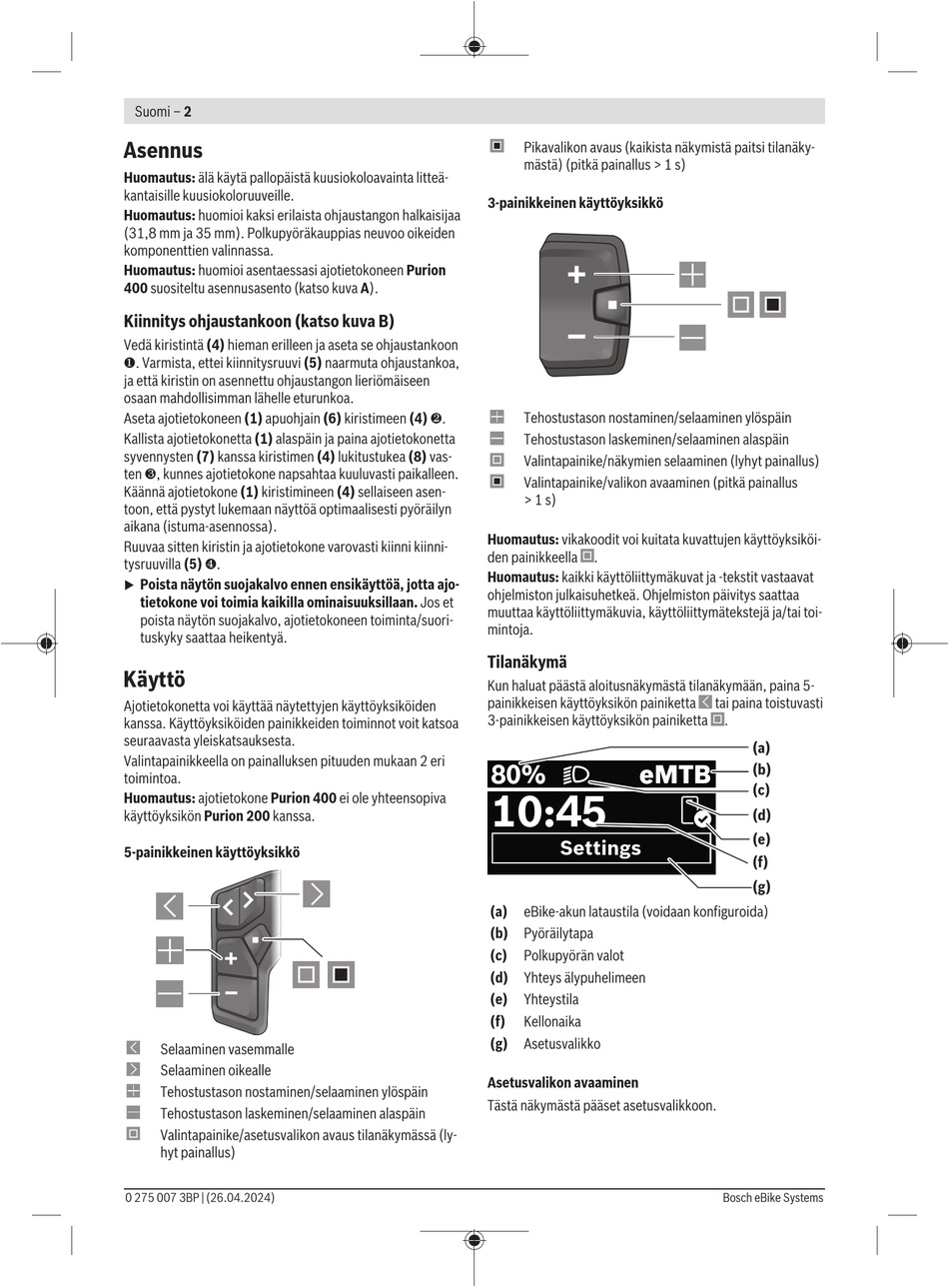

Suomi – 2
Asennus
Huomautus: älä käytä pallopäistä kuusiokoloavainta litteä-
kantaisille kuusiokoloruuveille.
Huomautus: huomioi kaksi erilaista ohjaustangon halkaisijaa
(31,8 mm ja 35 mm). Polkupyöräkauppias neuvoo oikeiden
komponenttien valinnassa.
Huomautus: huomioi asentaessasi ajotietokoneen Purion
400 suositeltu asennusasento (katso kuva A).
Kiinnitys ohjaustankoon (katso kuva B)
Vedä kiristintä (4) hieman erilleen ja aseta se ohjaustankoon
❶. Varmista, ettei kiinnitysruuvi (5) naarmuta ohjaustankoa,
ja että kiristin on asennettu ohjaustangon lieriömäiseen
osaan mahdollisimman lähelle eturunkoa.
Aseta ajotietokoneen (1) apuohjain (6) kiristimeen (4) ❷.
Kallista ajotietokonetta (1) alaspäin ja paina ajotietokonetta
syvennysten (7) kanssa kiristimen (4) lukitustukea (8) vas-
ten ❸, kunnes ajotietokone napsahtaa kuuluvasti paikalleen.
Käännä ajotietokone (1) kiristimineen (4) sellaiseen asen-
toon, että pystyt lukemaan näyttöä optimaalisesti pyöräilyn
aikana (istuma-asennossa).
Ruuvaa sitten kiristin ja ajotietokone varovasti kiinni kiinni-
tysruuvilla (5) ❹.
Poista näytön suojakalvo ennen ensikäyttöä, jotta ajo-
u
tietokone voi toimia kaikilla ominaisuuksillaan. Jos et
poista näytön suojakalvo, ajotietokoneen toiminta/suori-
tuskyky saattaa heikentyä.
Käyttö
Ajotietokonetta voi käyttää näytettyjen käyttöyksiköiden
kanssa. Käyttöyksiköiden painikkeiden toiminnot voit katsoa
seuraavasta yleiskatsauksesta.
Valintapainikkeella on painalluksen pituuden mukaan 2 eri
toimintoa.
Huomautus: ajotietokone Purion 400 ei ole yhteensopiva
käyttöyksikön Purion 200 kanssa.
5-painikkeinen käyttöyksikkö
Selaaminen vasemmalle
Selaaminen oikealle
Tehostustason nostaminen/selaaminen ylöspäin
Tehostustason laskeminen/selaaminen alaspäin
Valintapainike/asetusvalikon avaus tilanäkymässä (ly-
hyt painallus)
0 275 007 3BP | (26.04.2024)
Pikavalikon avaus (kaikista näkymistä paitsi tilanäky-
mästä) (pitkä painallus > 1 s)
3-painikkeinen käyttöyksikkö
Tehostustason nostaminen/selaaminen ylöspäin
Tehostustason laskeminen/selaaminen alaspäin
Valintapainike/näkymien selaaminen (lyhyt painallus)
Valintapainike/valikon avaaminen (pitkä painallus
> 1 s)
Huomautus: vikakoodit voi kuitata kuvattujen käyttöyksiköi-
den painikkeella .
Huomautus: kaikki käyttöliittymäkuvat ja -tekstit vastaavat
ohjelmiston julkaisuhetkeä. Ohjelmiston päivitys saattaa
muuttaa käyttöliittymäkuvia, käyttöliittymätekstejä ja/tai toi-
mintoja.
Tilanäkymä
Kun haluat päästä aloitusnäkymästä tilanäkymään, paina 5-
painikkeisen käyttöyksikön painiketta
3-painikkeisen käyttöyksikön painiketta
80%
eMTB
10:45
Settings
(a) eBike-akun lataustila (voidaan konfiguroida)
(b) Pyöräilytapa
Polkupyörän valot
(c)
(d) Yhteys älypuhelimeen
(e) Yhteystila
(f) Kellonaika
(g) Asetusvalikko
Asetusvalikon avaaminen
Tästä näkymästä pääset asetusvalikkoon.
tai paina toistuvasti
.
(a)
(b)
(c)
(d)
(e)
(f)
(g)
