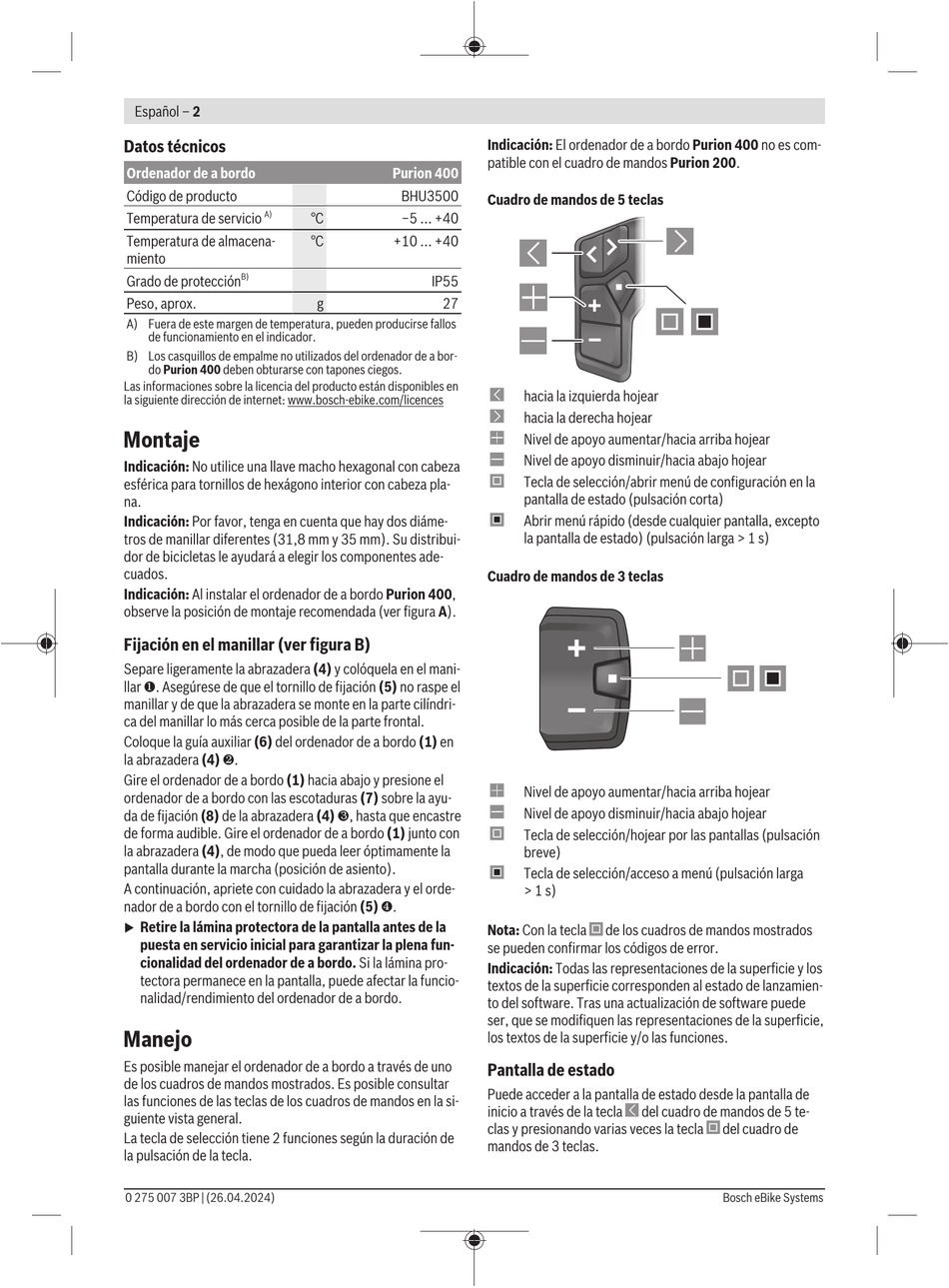

Español – 2
Datos técnicos
Ordenador de a bordo
Código de producto
A)
Temperatura de servicio
Temperatura de almacena-
miento
B)
Grado de protección
Peso, aprox.
A) Fuera de este margen de temperatura, pueden producirse fallos
de funcionamiento en el indicador.
B) Los casquillos de empalme no utilizados del ordenador de a bor-
do Purion 400 deben obturarse con tapones ciegos.
Las informaciones sobre la licencia del producto están disponibles en
la siguiente dirección de internet: www.bosch-ebike.com/licences
Montaje
Indicación: No utilice una llave macho hexagonal con cabeza
esférica para tornillos de hexágono interior con cabeza pla-
na.
Indicación: Por favor, tenga en cuenta que hay dos diáme-
tros de manillar diferentes (31,8 mm y 35 mm). Su distribui-
dor de bicicletas le ayudará a elegir los componentes ade-
cuados.
Indicación: Al instalar el ordenador de a bordo Purion 400,
observe la posición de montaje recomendada (ver figura A).
Fijación en el manillar (ver figura B)
Separe ligeramente la abrazadera (4) y colóquela en el mani-
llar ❶. Asegúrese de que el tornillo de fijación (5) no raspe el
manillar y de que la abrazadera se monte en la parte cilíndri-
ca del manillar lo más cerca posible de la parte frontal.
Coloque la guía auxiliar (6) del ordenador de a bordo (1) en
la abrazadera (4) ❷.
Gire el ordenador de a bordo (1) hacia abajo y presione el
ordenador de a bordo con las escotaduras (7) sobre la ayu-
da de fijación (8) de la abrazadera (4) ❸, hasta que encastre
de forma audible. Gire el ordenador de a bordo (1) junto con
la abrazadera (4), de modo que pueda leer óptimamente la
pantalla durante la marcha (posición de asiento).
A continuación, apriete con cuidado la abrazadera y el orde-
nador de a bordo con el tornillo de fijación (5) ❹.
Retire la lámina protectora de la pantalla antes de la
u
puesta en servicio inicial para garantizar la plena fun-
cionalidad del ordenador de a bordo. Si la lámina pro-
tectora permanece en la pantalla, puede afectar la funcio-
nalidad/rendimiento del ordenador de a bordo.
Manejo
Es posible manejar el ordenador de a bordo a través de uno
de los cuadros de mandos mostrados. Es posible consultar
las funciones de las teclas de los cuadros de mandos en la si-
guiente vista general.
La tecla de selección tiene 2 funciones según la duración de
la pulsación de la tecla.
0 275 007 3BP | (26.04.2024)
Indicación: El ordenador de a bordo Purion 400 no es com-
patible con el cuadro de mandos Purion 200.
Purion 400
BHU3500
Cuadro de mandos de 5 teclas
°C
−5 ... +40
°C
+10 ... +40
IP55
g
27
Cuadro de mandos de 3 teclas
Nota: Con la tecla
se pueden confirmar los códigos de error.
Indicación: Todas las representaciones de la superficie y los
textos de la superficie corresponden al estado de lanzamien-
to del software. Tras una actualización de software puede
ser, que se modifiquen las representaciones de la superficie,
los textos de la superficie y/o las funciones.
Pantalla de estado
Puede acceder a la pantalla de estado desde la pantalla de
inicio a través de la tecla
clas y presionando varias veces la tecla
mandos de 3 teclas.
hacia la izquierda hojear
hacia la derecha hojear
Nivel de apoyo aumentar/hacia arriba hojear
Nivel de apoyo disminuir/hacia abajo hojear
Tecla de selección/abrir menú de configuración en la
pantalla de estado (pulsación corta)
Abrir menú rápido (desde cualquier pantalla, excepto
la pantalla de estado) (pulsación larga > 1 s)
Nivel de apoyo aumentar/hacia arriba hojear
Nivel de apoyo disminuir/hacia abajo hojear
Tecla de selección/hojear por las pantallas (pulsación
breve)
Tecla de selección/acceso a menú (pulsación larga
> 1 s)
de los cuadros de mandos mostrados
del cuadro de mandos de 5 te-
del cuadro de
