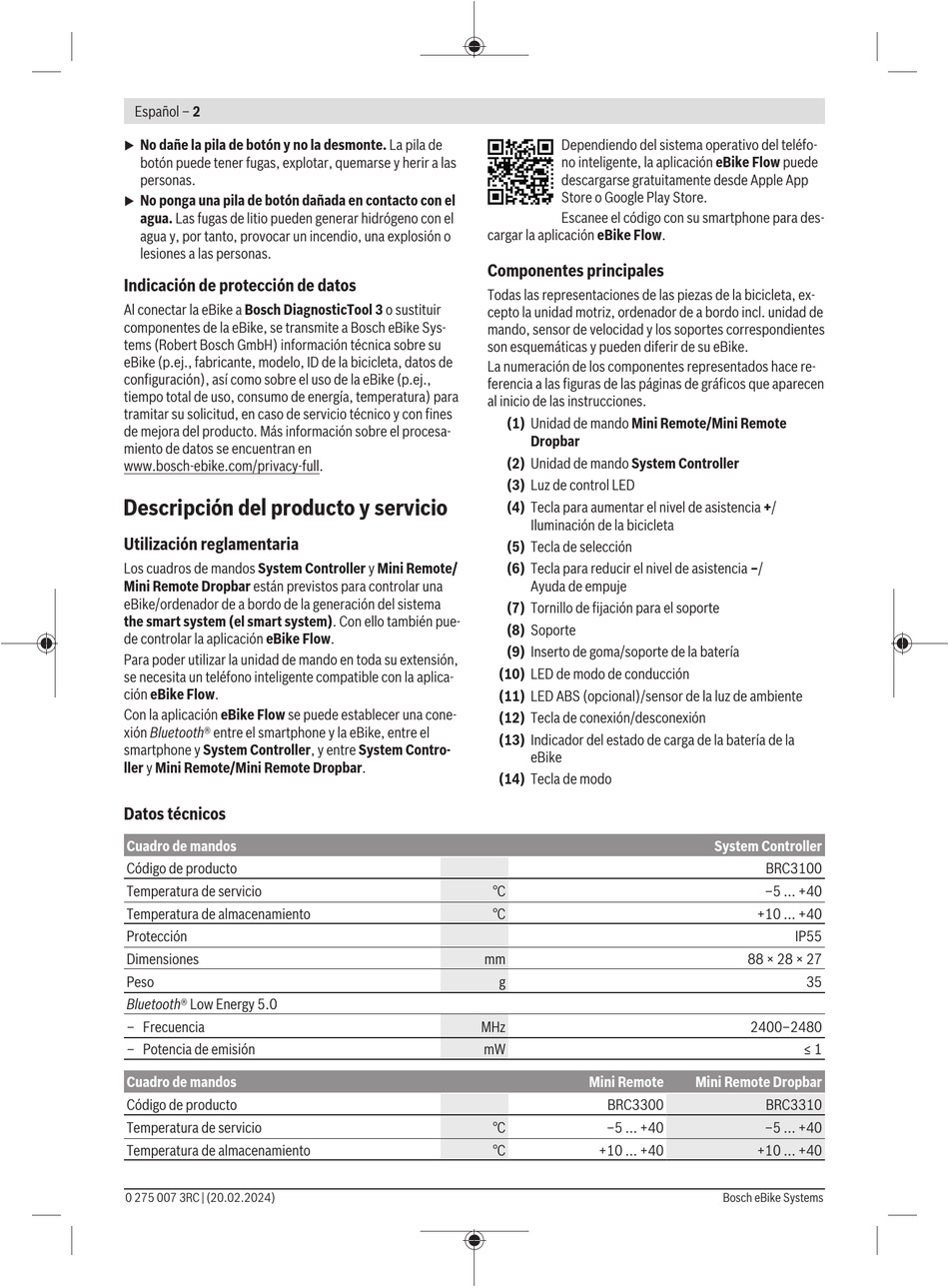

Español – 2
No dañe la pila de botón y no la desmonte. La pila de
u
botón puede tener fugas, explotar, quemarse y herir a las
personas.
No ponga una pila de botón dañada en contacto con el
u
agua. Las fugas de litio pueden generar hidrógeno con el
agua y, por tanto, provocar un incendio, una explosión o
lesiones a las personas.
Indicación de protección de datos
Al conectar la eBike a Bosch DiagnosticTool 3 o sustituir
componentes de la eBike, se transmite a Bosch eBike Sys-
tems (Robert Bosch GmbH) información técnica sobre su
eBike (p.ej., fabricante, modelo, ID de la bicicleta, datos de
configuración), así como sobre el uso de la eBike (p.ej.,
tiempo total de uso, consumo de energía, temperatura) para
tramitar su solicitud, en caso de servicio técnico y con fines
de mejora del producto. Más información sobre el procesa-
miento de datos se encuentran en
www.bosch-ebike.com/privacy-full.
Descripción del producto y servicio
Utilización reglamentaria
Los cuadros de mandos System Controller y Mini Remote/
Mini Remote Dropbar están previstos para controlar una
eBike/ordenador de a bordo de la generación del sistema
the smart system (el smart system). Con ello también pue-
de controlar la aplicación eBike Flow.
Para poder utilizar la unidad de mando en toda su extensión,
se necesita un teléfono inteligente compatible con la aplica-
ción eBike Flow.
Con la aplicación eBike Flow se puede establecer una cone-
xión Bluetooth® entre el smartphone y la eBike, entre el
smartphone y System Controller, y entre System Contro-
ller y Mini Remote/Mini Remote Dropbar.
Datos técnicos
Cuadro de mandos
Código de producto
Temperatura de servicio
Temperatura de almacenamiento
Protección
Dimensiones
Peso
Bluetooth® Low Energy 5.0
– Frecuencia
– Potencia de emisión
Cuadro de mandos
Código de producto
Temperatura de servicio
Temperatura de almacenamiento
0 275 007 3RC | (20.02.2024)
Dependiendo del sistema operativo del teléfo-
no inteligente, la aplicación eBike Flow puede
descargarse gratuitamente desde Apple App
Store o Google Play Store.
Escanee el código con su smartphone para des-
cargar la aplicación eBike Flow.
Componentes principales
Todas las representaciones de las piezas de la bicicleta, ex-
cepto la unidad motriz, ordenador de a bordo incl. unidad de
mando, sensor de velocidad y los soportes correspondientes
son esquemáticas y pueden diferir de su eBike.
La numeración de los componentes representados hace re-
ferencia a las figuras de las páginas de gráficos que aparecen
al inicio de las instrucciones.
(1) Unidad de mando Mini Remote/Mini Remote
Dropbar
(2) Unidad de mando System Controller
(3) Luz de control LED
(4) Tecla para aumentar el nivel de asistencia +/
Iluminación de la bicicleta
(5) Tecla de selección
(6) Tecla para reducir el nivel de asistencia –/
Ayuda de empuje
(7) Tornillo de fijación para el soporte
(8) Soporte
(9) Inserto de goma/soporte de la batería
(10) LED de modo de conducción
(11) LED ABS (opcional)/sensor de la luz de ambiente
(12) Tecla de conexión/desconexión
(13) Indicador del estado de carga de la batería de la
eBike
(14) Tecla de modo
°C
°C
mm
g
MHz
mW
Mini Remote
BRC3300
°C –5 ... +40
°C +10 ... +40
System Controller
BRC3100
–5 ... +40
+10 ... +40
IP55
88 × 28 × 27
35
2400–2480
≤ 1
Mini Remote Dropbar
BRC3310
–5 ... +40
+10 ... +40
