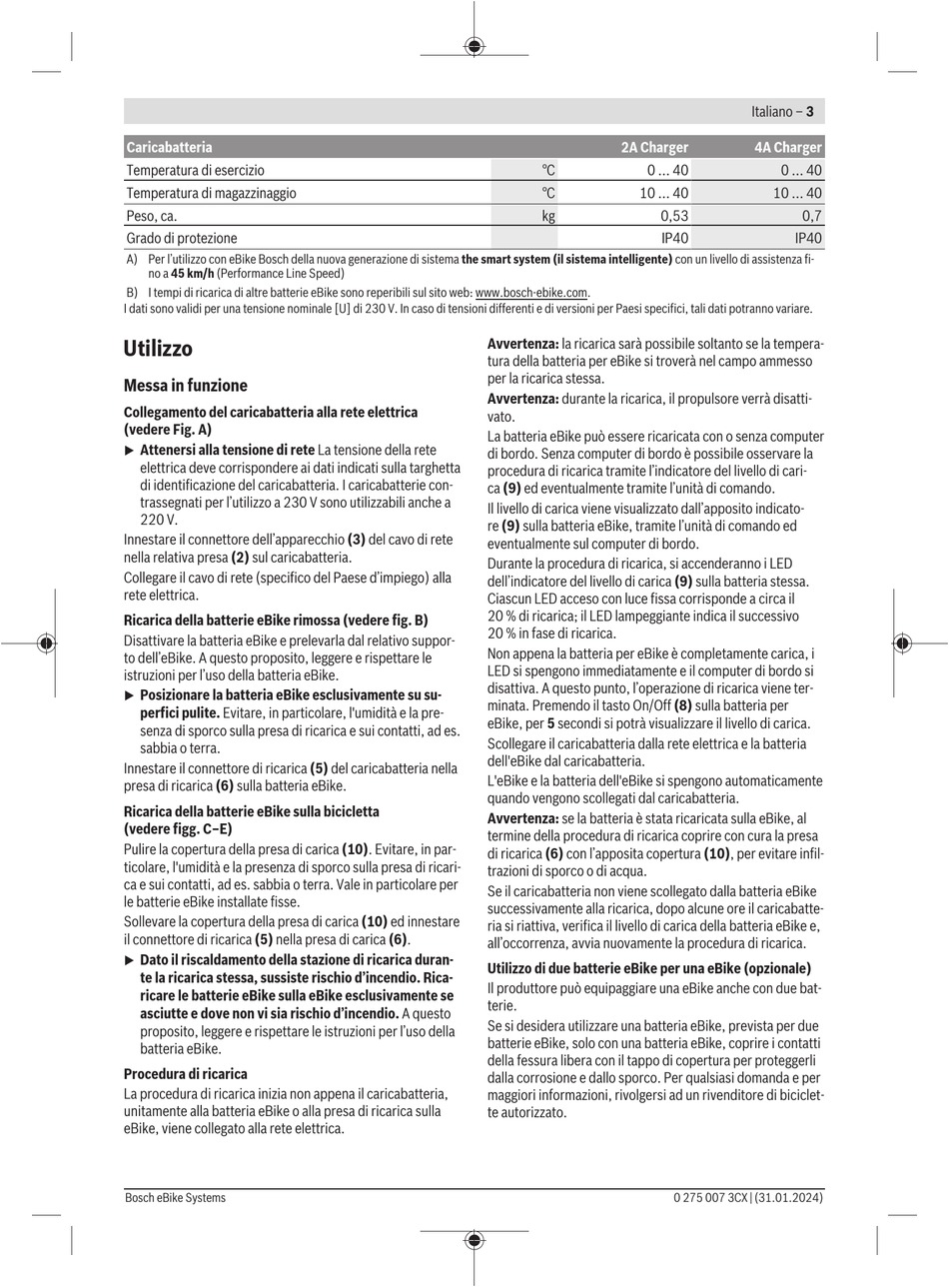

Bosch Performance Line SX Drive Unit Originalbetriebsanleitung Seite 1037

Caricabatteria
Temperatura di esercizio
Temperatura di magazzinaggio
Peso, ca.
Grado di protezione
A) Per l'utilizzo con eBike Bosch della nuova generazione di sistema the smart system (il sistema intelligente) con un livello di assistenza fi-
no a 45 km/h (Performance Line Speed)
B) I tempi di ricarica di altre batterie eBike sono reperibili sul sito web: www.bosch-ebike.com.
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
Utilizzo
Messa in funzione
Collegamento del caricabatteria alla rete elettrica
(vedere Fig. A)
Attenersi alla tensione di rete La tensione della rete
u
elettrica deve corrispondere ai dati indicati sulla targhetta
di identificazione del caricabatteria. I caricabatterie con-
trassegnati per l'utilizzo a 230 V sono utilizzabili anche a
220 V.
Innestare il connettore dell'apparecchio (3) del cavo di rete
nella relativa presa (2) sul caricabatteria.
Collegare il cavo di rete (specifico del Paese d'impiego) alla
rete elettrica.
Ricarica della batterie eBike rimossa (vedere fig. B)
Disattivare la batteria eBike e prelevarla dal relativo suppor-
to dell'eBike. A questo proposito, leggere e rispettare le
istruzioni per l'uso della batteria eBike.
Posizionare la batteria eBike esclusivamente su su-
u
perfici pulite. Evitare, in particolare, l'umidità e la pre-
senza di sporco sulla presa di ricarica e sui contatti, ad es.
sabbia o terra.
Innestare il connettore di ricarica (5) del caricabatteria nella
presa di ricarica (6) sulla batteria eBike.
Ricarica della batterie eBike sulla bicicletta
(vedere figg. C–E)
Pulire la copertura della presa di carica (10). Evitare, in par-
ticolare, l'umidità e la presenza di sporco sulla presa di ricari-
ca e sui contatti, ad es. sabbia o terra. Vale in particolare per
le batterie eBike installate fisse.
Sollevare la copertura della presa di carica (10) ed innestare
il connettore di ricarica (5) nella presa di carica (6).
Dato il riscaldamento della stazione di ricarica duran-
u
te la ricarica stessa, sussiste rischio d'incendio. Rica-
ricare le batterie eBike sulla eBike esclusivamente se
asciutte e dove non vi sia rischio d'incendio. A questo
proposito, leggere e rispettare le istruzioni per l'uso della
batteria eBike.
Procedura di ricarica
La procedura di ricarica inizia non appena il caricabatteria,
unitamente alla batteria eBike o alla presa di ricarica sulla
eBike, viene collegato alla rete elettrica.
Bosch eBike Systems
2A Charger
°C 0 ... 40
°C 10 ... 40
kg 0,53
IP40
Avvertenza: la ricarica sarà possibile soltanto se la tempera-
tura della batteria per eBike si troverà nel campo ammesso
per la ricarica stessa.
Avvertenza: durante la ricarica, il propulsore verrà disatti-
vato.
La batteria eBike può essere ricaricata con o senza computer
di bordo. Senza computer di bordo è possibile osservare la
procedura di ricarica tramite l'indicatore del livello di cari-
ca (9) ed eventualmente tramite l'unità di comando.
Il livello di carica viene visualizzato dall'apposito indicato-
re (9) sulla batteria eBike, tramite l'unità di comando ed
eventualmente sul computer di bordo.
Durante la procedura di ricarica, si accenderanno i LED
dell'indicatore del livello di carica (9) sulla batteria stessa.
Ciascun LED acceso con luce fissa corrisponde a circa il
20 % di ricarica; il LED lampeggiante indica il successivo
20 % in fase di ricarica.
Non appena la batteria per eBike è completamente carica, i
LED si spengono immediatamente e il computer di bordo si
disattiva. A questo punto, l'operazione di ricarica viene ter-
minata. Premendo il tasto On/Off (8) sulla batteria per
eBike, per 5 secondi si potrà visualizzare il livello di carica.
Scollegare il caricabatteria dalla rete elettrica e la batteria
dell'eBike dal caricabatteria.
L'eBike e la batteria dell'eBike si spengono automaticamente
quando vengono scollegati dal caricabatteria.
Avvertenza: se la batteria è stata ricaricata sulla eBike, al
termine della procedura di ricarica coprire con cura la presa
di ricarica (6) con l'apposita copertura (10), per evitare infil-
trazioni di sporco o di acqua.
Se il caricabatteria non viene scollegato dalla batteria eBike
successivamente alla ricarica, dopo alcune ore il caricabatte-
ria si riattiva, verifica il livello di carica della batteria eBike e,
all'occorrenza, avvia nuovamente la procedura di ricarica.
Utilizzo di due batterie eBike per una eBike (opzionale)
Il produttore può equipaggiare una eBike anche con due bat-
terie.
Se si desidera utilizzare una batteria eBike, prevista per due
batterie eBike, solo con una batteria eBike, coprire i contatti
della fessura libera con il tappo di copertura per proteggerli
dalla corrosione e dallo sporco. Per qualsiasi domanda e per
maggiori informazioni, rivolgersi ad un rivenditore di biciclet-
te autorizzato.
Italiano – 3
4A Charger
0 ... 40
10 ... 40
0,7
IP40
0 275 007 3CX | (31.01.2024)
