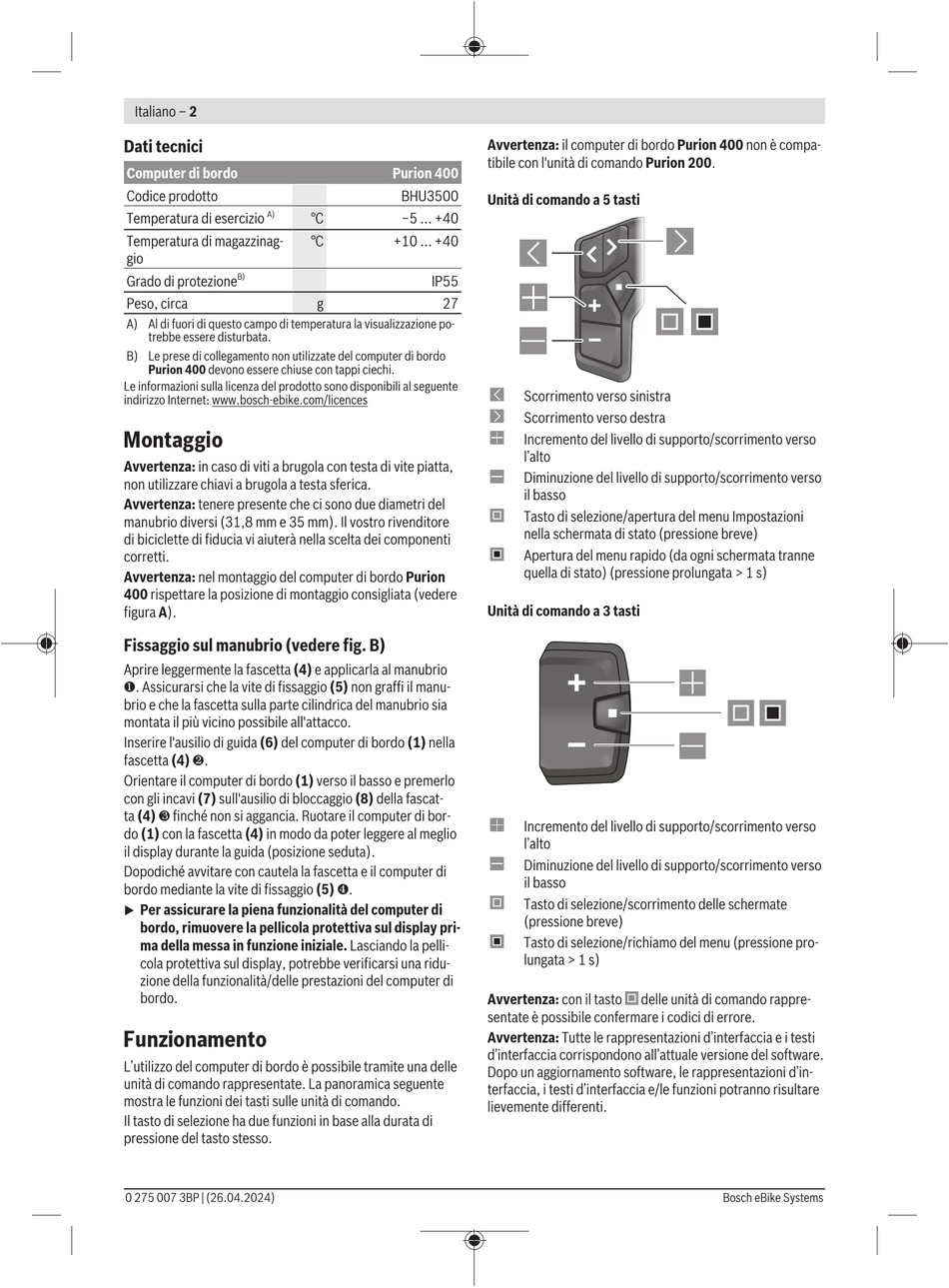

Italiano – 2
Dati tecnici
Computer di bordo
Codice prodotto
A)
Temperatura di esercizio
Temperatura di magazzinag-
gio
B)
Grado di protezione
Peso, circa
A) Al di fuori di questo campo di temperatura la visualizzazione po-
trebbe essere disturbata.
B) Le prese di collegamento non utilizzate del computer di bordo
Purion 400 devono essere chiuse con tappi ciechi.
Le informazioni sulla licenza del prodotto sono disponibili al seguente
indirizzo Internet: www.bosch-ebike.com/licences
Montaggio
Avvertenza: in caso di viti a brugola con testa di vite piatta,
non utilizzare chiavi a brugola a testa sferica.
Avvertenza: tenere presente che ci sono due diametri del
manubrio diversi (31,8 mm e 35 mm). Il vostro rivenditore
di biciclette di fiducia vi aiuterà nella scelta dei componenti
corretti.
Avvertenza: nel montaggio del computer di bordo Purion
400 rispettare la posizione di montaggio consigliata (vedere
figura A).
Fissaggio sul manubrio (vedere fig. B)
Aprire leggermente la fascetta (4) e applicarla al manubrio
❶. Assicurarsi che la vite di fissaggio (5) non graffi il manu-
brio e che la fascetta sulla parte cilindrica del manubrio sia
montata il più vicino possibile all'attacco.
Inserire l'ausilio di guida (6) del computer di bordo (1) nella
fascetta (4) ❷.
Orientare il computer di bordo (1) verso il basso e premerlo
con gli incavi (7) sull'ausilio di bloccaggio (8) della fascat-
ta (4) ❸ finché non si aggancia. Ruotare il computer di bor-
do (1) con la fascetta (4) in modo da poter leggere al meglio
il display durante la guida (posizione seduta).
Dopodiché avvitare con cautela la fascetta e il computer di
bordo mediante la vite di fissaggio (5) ❹.
Per assicurare la piena funzionalità del computer di
u
bordo, rimuovere la pellicola protettiva sul display pri-
ma della messa in funzione iniziale. Lasciando la pelli-
cola protettiva sul display, potrebbe verificarsi una ridu-
zione della funzionalità/delle prestazioni del computer di
bordo.
Funzionamento
L'utilizzo del computer di bordo è possibile tramite una delle
unità di comando rappresentate. La panoramica seguente
mostra le funzioni dei tasti sulle unità di comando.
Il tasto di selezione ha due funzioni in base alla durata di
pressione del tasto stesso.
0 275 007 3BP | (26.04.2024)
Avvertenza: il computer di bordo Purion 400 non è compa-
tibile con l'unità di comando Purion 200.
Purion 400
BHU3500
Unità di comando a 5 tasti
°C −5 ... +40
°C +10 ... +40
IP55
g 27
Unità di comando a 3 tasti
Avvertenza: con il tasto
sentate è possibile confermare i codici di errore.
Avvertenza: Tutte le rappresentazioni d'interfaccia e i testi
d'interfaccia corrispondono all'attuale versione del software.
Dopo un aggiornamento software, le rappresentazioni d'in-
terfaccia, i testi d'interfaccia e/le funzioni potranno risultare
lievemente differenti.
Scorrimento verso sinistra
Scorrimento verso destra
Incremento del livello di supporto/scorrimento verso
l'alto
Diminuzione del livello di supporto/scorrimento verso
il basso
Tasto di selezione/apertura del menu Impostazioni
nella schermata di stato (pressione breve)
Apertura del menu rapido (da ogni schermata tranne
quella di stato) (pressione prolungata > 1 s)
Incremento del livello di supporto/scorrimento verso
l'alto
Diminuzione del livello di supporto/scorrimento verso
il basso
Tasto di selezione/scorrimento delle schermate
(pressione breve)
Tasto di selezione/richiamo del menu (pressione pro-
lungata > 1 s)
delle unità di comando rappre-
