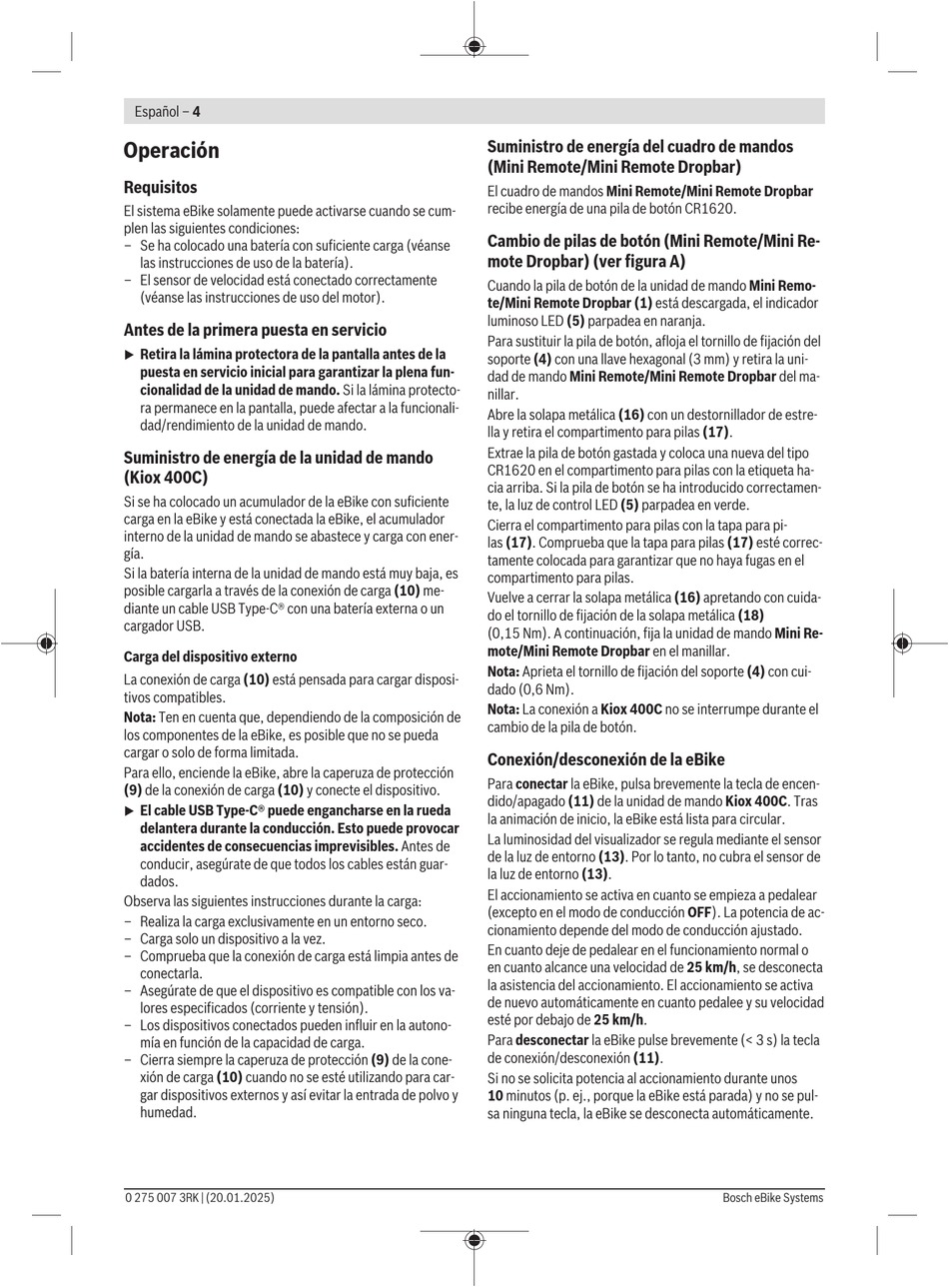

Bosch Performance Line SX Drive Unit Originalbetriebsanleitung Seite 409

Español – 4
Operación
Requisitos
El sistema eBike solamente puede activarse cuando se cum-
plen las siguientes condiciones:
– Se ha colocado una batería con suficiente carga (véanse
las instrucciones de uso de la batería).
– El sensor de velocidad está conectado correctamente
(véanse las instrucciones de uso del motor).
Antes de la primera puesta en servicio
Retira la lámina protectora de la pantalla antes de la
u
puesta en servicio inicial para garantizar la plena fun-
cionalidad de la unidad de mando. Si la lámina protecto-
ra permanece en la pantalla, puede afectar a la funcionali-
dad/rendimiento de la unidad de mando.
Suministro de energía de la unidad de mando
(Kiox 400C)
Si se ha colocado un acumulador de la eBike con suficiente
carga en la eBike y está conectada la eBike, el acumulador
interno de la unidad de mando se abastece y carga con ener-
gía.
Si la batería interna de la unidad de mando está muy baja, es
posible cargarla a través de la conexión de carga (10) me-
diante un cable USB Type-C® con una batería externa o un
cargador USB.
Carga del dispositivo externo
La conexión de carga (10) está pensada para cargar disposi-
tivos compatibles.
Nota: Ten en cuenta que, dependiendo de la composición de
los componentes de la eBike, es posible que no se pueda
cargar o solo de forma limitada.
Para ello, enciende la eBike, abre la caperuza de protección
(9) de la conexión de carga (10) y conecte el dispositivo.
El cable USB Type-C® puede engancharse en la rueda
u
delantera durante la conducción. Esto puede provocar
accidentes de consecuencias imprevisibles. Antes de
conducir, asegúrate de que todos los cables están guar-
dados.
Observa las siguientes instrucciones durante la carga:
– Realiza la carga exclusivamente en un entorno seco.
– Carga solo un dispositivo a la vez.
– Comprueba que la conexión de carga está limpia antes de
conectarla.
– Asegúrate de que el dispositivo es compatible con los va-
lores especificados (corriente y tensión).
– Los dispositivos conectados pueden influir en la autono-
mía en función de la capacidad de carga.
– Cierra siempre la caperuza de protección (9) de la cone-
xión de carga (10) cuando no se esté utilizando para car-
gar dispositivos externos y así evitar la entrada de polvo y
humedad.
0 275 007 3RK | (20.01.2025)
Suministro de energía del cuadro de mandos
(Mini Remote/Mini Remote Dropbar)
El cuadro de mandos Mini Remote/Mini Remote Dropbar
recibe energía de una pila de botón CR1620.
Cambio de pilas de botón (Mini Remote/Mini Re-
mote Dropbar) (ver figura A)
Cuando la pila de botón de la unidad de mando Mini Remo-
te/Mini Remote Dropbar (1) está descargada, el indicador
luminoso LED (5) parpadea en naranja.
Para sustituir la pila de botón, afloja el tornillo de fijación del
soporte (4) con una llave hexagonal (3 mm) y retira la uni-
dad de mando Mini Remote/Mini Remote Dropbar del ma-
nillar.
Abre la solapa metálica (16) con un destornillador de estre-
lla y retira el compartimento para pilas (17).
Extrae la pila de botón gastada y coloca una nueva del tipo
CR1620 en el compartimento para pilas con la etiqueta ha-
cia arriba. Si la pila de botón se ha introducido correctamen-
te, la luz de control LED (5) parpadea en verde.
Cierra el compartimento para pilas con la tapa para pi-
las (17). Comprueba que la tapa para pilas (17) esté correc-
tamente colocada para garantizar que no haya fugas en el
compartimento para pilas.
Vuelve a cerrar la solapa metálica (16) apretando con cuida-
do el tornillo de fijación de la solapa metálica (18)
(0,15 Nm). A continuación, fija la unidad de mando Mini Re-
mote/Mini Remote Dropbar en el manillar.
Nota: Aprieta el tornillo de fijación del soporte (4) con cui-
dado (0,6 Nm).
Nota: La conexión a Kiox 400C no se interrumpe durante el
cambio de la pila de botón.
Conexión/desconexión de la eBike
Para conectar la eBike, pulsa brevemente la tecla de encen-
dido/apagado (11) de la unidad de mando Kiox 400C. Tras
la animación de inicio, la eBike está lista para circular.
La luminosidad del visualizador se regula mediante el sensor
de la luz de entorno (13). Por lo tanto, no cubra el sensor de
la luz de entorno (13).
El accionamiento se activa en cuanto se empieza a pedalear
(excepto en el modo de conducción OFF). La potencia de ac-
cionamiento depende del modo de conducción ajustado.
En cuanto deje de pedalear en el funcionamiento normal o
en cuanto alcance una velocidad de 25 km/h, se desconecta
la asistencia del accionamiento. El accionamiento se activa
de nuevo automáticamente en cuanto pedalee y su velocidad
esté por debajo de 25 km/h.
Para desconectar la eBike pulse brevemente (< 3 s) la tecla
de conexión/desconexión (11).
Si no se solicita potencia al accionamiento durante unos
10 minutos (p. ej., porque la eBike está parada) y no se pul-
sa ninguna tecla, la eBike se desconecta automáticamente.
