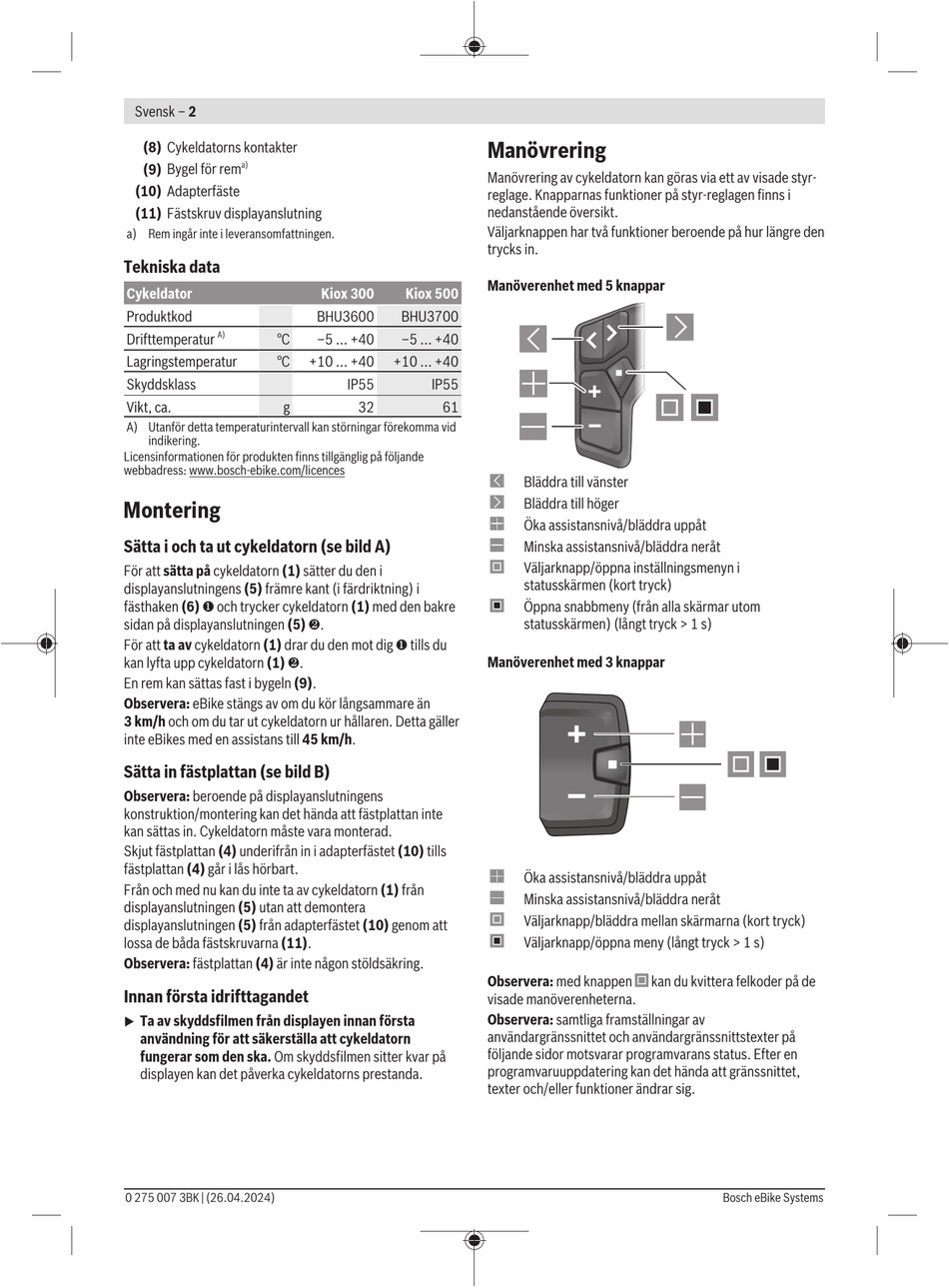

Svensk – 2
(8) Cykeldatorns kontakter
a)
(9) Bygel för rem
(10) Adapterfäste
(11) Fästskruv displayanslutning
a) Rem ingår inte i leveransomfattningen.
Tekniska data
Cykeldator
Produktkod
A)
Drifttemperatur °C
Lagringstemperatur °C
Skyddsklass
Vikt, ca. g
A) Utanför detta temperaturintervall kan störningar förekomma vid
indikering.
Licensinformationen för produkten finns tillgänglig på följande
webbadress: www.bosch-ebike.com/licences
Montering
Sätta i och ta ut cykeldatorn (se bild A)
För att sätta på cykeldatorn (1) sätter du den i
displayanslutningens (5) främre kant (i färdriktning) i
fästhaken (6) ❶ och trycker cykeldatorn (1) med den bakre
sidan på displayanslutningen (5) ❷.
För att ta av cykeldatorn (1) drar du den mot dig ❶ tills du
kan lyfta upp cykeldatorn (1) ❷.
En rem kan sättas fast i bygeln (9).
Observera: eBike stängs av om du kör långsammare än
3 km/h och om du tar ut cykeldatorn ur hållaren. Detta gäller
inte eBikes med en assistans till 45 km/h.
Sätta in fästplattan (se bild B)
Observera: beroende på displayanslutningens
konstruktion/montering kan det hända att fästplattan inte
kan sättas in. Cykeldatorn måste vara monterad.
Skjut fästplattan (4) underifrån in i adapterfästet (10) tills
fästplattan (4) går i lås hörbart.
Från och med nu kan du inte ta av cykeldatorn (1) från
displayanslutningen (5) utan att demontera
displayanslutningen (5) från adapterfästet (10) genom att
lossa de båda fästskruvarna (11).
Observera: fästplattan (4) är inte någon stöldsäkring.
Innan första idrifttagandet
Ta av skyddsfilmen från displayen innan första
u
användning för att säkerställa att cykeldatorn
fungerar som den ska. Om skyddsfilmen sitter kvar på
displayen kan det påverka cykeldatorns prestanda.
0 275 007 3BK | (26.04.2024)
Manövrering
Manövrering av cykeldatorn kan göras via ett av visade styr-
reglage. Knapparnas funktioner på styr-reglagen finns i
nedanstående översikt.
Väljarknappen har två funktioner beroende på hur längre den
trycks in.
Manöverenhet med 5 knappar
Kiox 300 Kiox 500
BHU3600 BHU3700
–5 ... +40 –5 ... +40
+10 ... +40 +10 ... +40
IP55 IP55
32 61
Manöverenhet med 3 knappar
Observera: med knappen
visade manöverenheterna.
Observera: samtliga framställningar av
användargränssnittet och användargränssnittstexter på
följande sidor motsvarar programvarans status. Efter en
programvaruuppdatering kan det hända att gränssnittet,
texter och/eller funktioner ändrar sig.
Bläddra till vänster
Bläddra till höger
Öka assistansnivå/bläddra uppåt
Minska assistansnivå/bläddra neråt
Väljarknapp/öppna inställningsmenyn i
statusskärmen (kort tryck)
Öppna snabbmeny (från alla skärmar utom
statusskärmen) (långt tryck > 1 s)
Öka assistansnivå/bläddra uppåt
Minska assistansnivå/bläddra neråt
Väljarknapp/bläddra mellan skärmarna (kort tryck)
Väljarknapp/öppna meny (långt tryck > 1 s)
kan du kvittera felkoder på de
