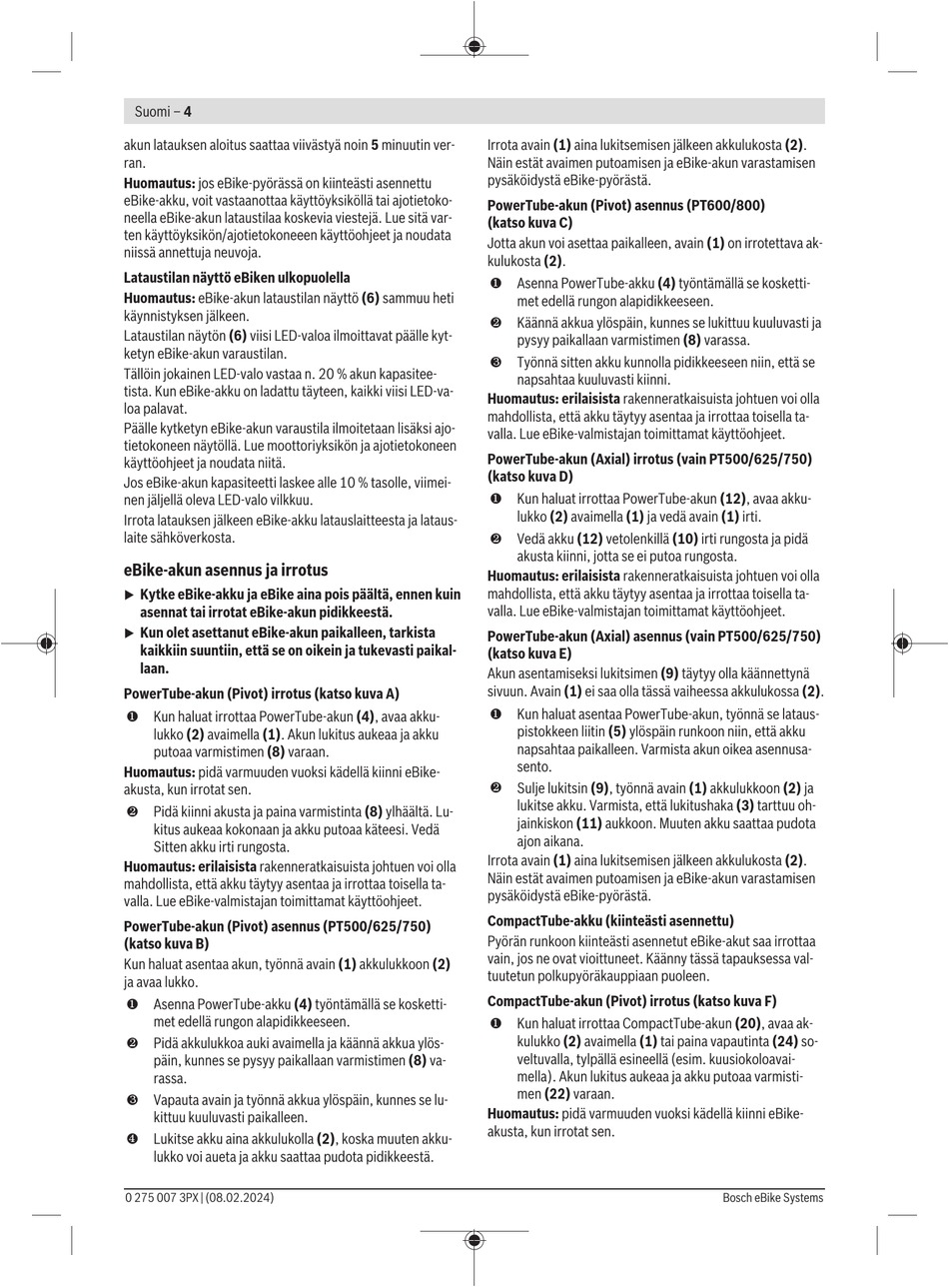

Suomi – 4
akun latauksen aloitus saattaa viivästyä noin 5 minuutin ver-
ran.
Huomautus: jos eBike-pyörässä on kiinteästi asennettu
eBike-akku, voit vastaanottaa käyttöyksiköllä tai ajotietoko-
neella eBike-akun lataustilaa koskevia viestejä. Lue sitä var-
ten käyttöyksikön/ajotietokoneeen käyttöohjeet ja noudata
niissä annettuja neuvoja.
Lataustilan näyttö eBiken ulkopuolella
Huomautus: eBike-akun lataustilan näyttö (6) sammuu heti
käynnistyksen jälkeen.
Lataustilan näytön (6) viisi LED-valoa ilmoittavat päälle kyt-
ketyn eBike-akun varaustilan.
Tällöin jokainen LED-valo vastaa n. 20 % akun kapasitee-
tista. Kun eBike-akku on ladattu täyteen, kaikki viisi LED-va-
loa palavat.
Päälle kytketyn eBike-akun varaustila ilmoitetaan lisäksi ajo-
tietokoneen näytöllä. Lue moottoriyksikön ja ajotietokoneen
käyttöohjeet ja noudata niitä.
Jos eBike-akun kapasiteetti laskee alle 10 % tasolle, viimei-
nen jäljellä oleva LED-valo vilkkuu.
Irrota latauksen jälkeen eBike-akku latauslaitteesta ja lataus-
laite sähköverkosta.
eBike-akun asennus ja irrotus
Kytke eBike-akku ja eBike aina pois päältä, ennen kuin
u
asennat tai irrotat eBike-akun pidikkeestä.
Kun olet asettanut eBike-akun paikalleen, tarkista
u
kaikkiin suuntiin, että se on oikein ja tukevasti paikal-
laan.
PowerTube-akun (Pivot) irrotus (katso kuva A)
❶ Kun haluat irrottaa PowerTube-akun (4), avaa akku-
lukko (2) avaimella (1). Akun lukitus aukeaa ja akku
putoaa varmistimen (8) varaan.
Huomautus: pidä varmuuden vuoksi kädellä kiinni eBike-
akusta, kun irrotat sen.
❷ Pidä kiinni akusta ja paina varmistinta (8) ylhäältä. Lu-
kitus aukeaa kokonaan ja akku putoaa käteesi. Vedä
Sitten akku irti rungosta.
Huomautus: erilaisista rakenneratkaisuista johtuen voi olla
mahdollista, että akku täytyy asentaa ja irrottaa toisella ta-
valla. Lue eBike-valmistajan toimittamat käyttöohjeet.
PowerTube-akun (Pivot) asennus (PT500/625/750)
(katso kuva B)
Kun haluat asentaa akun, työnnä avain (1) akkulukkoon (2)
ja avaa lukko.
❶ Asenna PowerTube-akku (4) työntämällä se kosketti-
met edellä rungon alapidikkeeseen.
❷ Pidä akkulukkoa auki avaimella ja käännä akkua ylös-
päin, kunnes se pysyy paikallaan varmistimen (8) va-
rassa.
❸ Vapauta avain ja työnnä akkua ylöspäin, kunnes se lu-
kittuu kuuluvasti paikalleen.
❹ Lukitse akku aina akkulukolla (2), koska muuten akku-
lukko voi aueta ja akku saattaa pudota pidikkeestä.
0 275 007 3PX | (08.02.2024)
Irrota avain (1) aina lukitsemisen jälkeen akkulukosta (2).
Näin estät avaimen putoamisen ja eBike-akun varastamisen
pysäköidystä eBike-pyörästä.
PowerTube-akun (Pivot) asennus (PT600/800)
(katso kuva C)
Jotta akun voi asettaa paikalleen, avain (1) on irrotettava ak-
kulukosta (2).
❶ Asenna PowerTube-akku (4) työntämällä se kosketti-
met edellä rungon alapidikkeeseen.
❷ Käännä akkua ylöspäin, kunnes se lukittuu kuuluvasti ja
pysyy paikallaan varmistimen (8) varassa.
❸ Työnnä sitten akku kunnolla pidikkeeseen niin, että se
napsahtaa kuuluvasti kiinni.
Huomautus: erilaisista rakenneratkaisuista johtuen voi olla
mahdollista, että akku täytyy asentaa ja irrottaa toisella ta-
valla. Lue eBike-valmistajan toimittamat käyttöohjeet.
PowerTube-akun (Axial) irrotus (vain PT500/625/750)
(katso kuva D)
❶ Kun haluat irrottaa PowerTube-akun (12), avaa akku-
lukko (2) avaimella (1) ja vedä avain (1) irti.
❷ Vedä akku (12) vetolenkillä (10) irti rungosta ja pidä
akusta kiinni, jotta se ei putoa rungosta.
Huomautus: erilaisista rakenneratkaisuista johtuen voi olla
mahdollista, että akku täytyy asentaa ja irrottaa toisella ta-
valla. Lue eBike-valmistajan toimittamat käyttöohjeet.
PowerTube-akun (Axial) asennus (vain PT500/625/750)
(katso kuva E)
Akun asentamiseksi lukitsimen (9) täytyy olla käännettynä
sivuun. Avain (1) ei saa olla tässä vaiheessa akkulukossa (2).
❶ Kun haluat asentaa PowerTube-akun, työnnä se lataus-
pistokkeen liitin (5) ylöspäin runkoon niin, että akku
napsahtaa paikalleen. Varmista akun oikea asennusa-
sento.
❷ Sulje lukitsin (9), työnnä avain (1) akkulukkoon (2) ja
lukitse akku. Varmista, että lukitushaka (3) tarttuu oh-
jainkiskon (11) aukkoon. Muuten akku saattaa pudota
ajon aikana.
Irrota avain (1) aina lukitsemisen jälkeen akkulukosta (2).
Näin estät avaimen putoamisen ja eBike-akun varastamisen
pysäköidystä eBike-pyörästä.
CompactTube-akku (kiinteästi asennettu)
Pyörän runkoon kiinteästi asennetut eBike-akut saa irrottaa
vain, jos ne ovat vioittuneet. Käänny tässä tapauksessa val-
tuutetun polkupyöräkauppiaan puoleen.
CompactTube-akun (Pivot) irrotus (katso kuva F)
❶ Kun haluat irrottaa CompactTube-akun (20), avaa ak-
kulukko (2) avaimella (1) tai paina vapautinta (24) so-
veltuvalla, tylpällä esineellä (esim. kuusiokoloavai-
mella). Akun lukitus aukeaa ja akku putoaa varmisti-
men (22) varaan.
Huomautus: pidä varmuuden vuoksi kädellä kiinni eBike-
akusta, kun irrotat sen.
