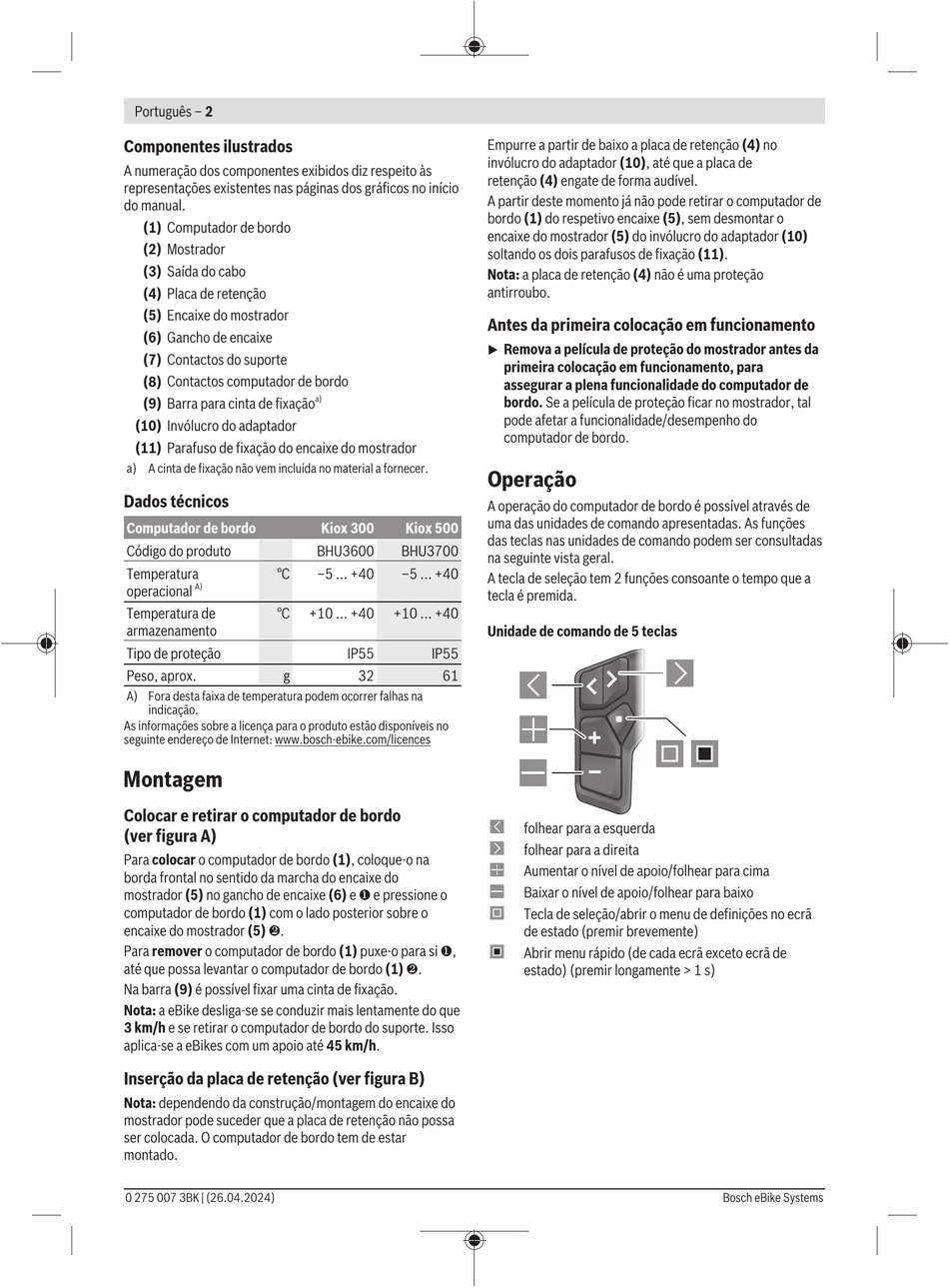

Português – 2
Componentes ilustrados
A numeração dos componentes exibidos diz respeito às
representações existentes nas páginas dos gráficos no início
do manual.
(1) Computador de bordo
(2) Mostrador
(3) Saída do cabo
(4) Placa de retenção
(5) Encaixe do mostrador
(6) Gancho de encaixe
(7) Contactos do suporte
(8) Contactos computador de bordo
(9) Barra para cinta de fixação
(10) Invólucro do adaptador
(11) Parafuso de fixação do encaixe do mostrador
a) A cinta de fixação não vem incluída no material a fornecer.
Dados técnicos
Computador de bordo
Código do produto
Temperatura °C
A)
operacional
Temperatura de °C
armazenamento
Tipo de proteção
Peso, aprox. g
A) Fora desta faixa de temperatura podem ocorrer falhas na
indicação.
As informações sobre a licença para o produto estão disponíveis no
seguinte endereço de Internet: www.bosch-ebike.com/licences
Montagem
Colocar e retirar o computador de bordo
(ver figura A)
Para colocar o computador de bordo (1), coloque-o na
borda frontal no sentido da marcha do encaixe do
mostrador (5) no gancho de encaixe (6) e ❶ e pressione o
computador de bordo (1) com o lado posterior sobre o
encaixe do mostrador (5) ❷.
Para remover o computador de bordo (1) puxe-o para si ❶,
até que possa levantar o computador de bordo (1) ❷.
Na barra (9) é possível fixar uma cinta de fixação.
Nota: a eBike desliga-se se conduzir mais lentamente do que
3 km/h e se retirar o computador de bordo do suporte. Isso
aplica-se a eBikes com um apoio até 45 km/h.
Inserção da placa de retenção (ver figura B)
Nota: dependendo da construção/montagem do encaixe do
mostrador pode suceder que a placa de retenção não possa
ser colocada. O computador de bordo tem de estar
montado.
0 275 007 3BK | (26.04.2024)
Empurre a partir de baixo a placa de retenção (4) no
invólucro do adaptador (10), até que a placa de
retenção (4) engate de forma audível.
A partir deste momento já não pode retirar o computador de
bordo (1) do respetivo encaixe (5), sem desmontar o
encaixe do mostrador (5) do invólucro do adaptador (10)
soltando os dois parafusos de fixação (11).
Nota: a placa de retenção (4) não é uma proteção
antirroubo.
Antes da primeira colocação em funcionamento
u
a)
Operação
A operação do computador de bordo é possível através de
uma das unidades de comando apresentadas. As funções
Kiox 300 Kiox 500
das teclas nas unidades de comando podem ser consultadas
BHU3600 BHU3700
na seguinte vista geral.
–5 ... +40 –5 ... +40
A tecla de seleção tem 2 funções consoante o tempo que a
tecla é premida.
+10 ... +40 +10 ... +40
Unidade de comando de 5 teclas
IP55 IP55
32 61
Remova a película de proteção do mostrador antes da
primeira colocação em funcionamento, para
assegurar a plena funcionalidade do computador de
bordo. Se a película de proteção ficar no mostrador, tal
pode afetar a funcionalidade/desempenho do
computador de bordo.
folhear para a esquerda
folhear para a direita
Aumentar o nível de apoio/folhear para cima
Baixar o nível de apoio/folhear para baixo
Tecla de seleção/abrir o menu de definições no ecrã
de estado (premir brevemente)
Abrir menu rápido (de cada ecrã exceto ecrã de
estado) (premir longamente > 1 s)
