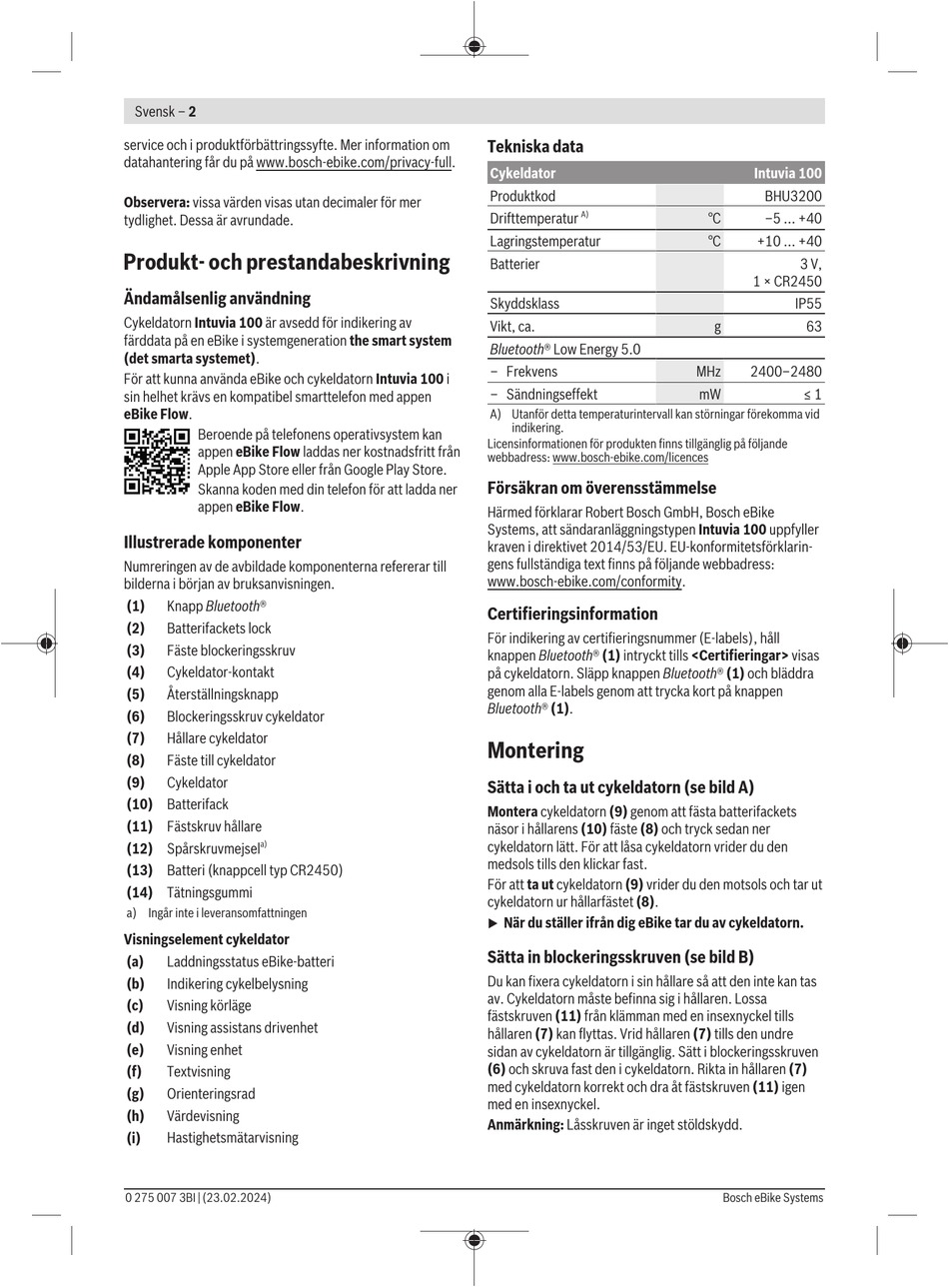

Svensk – 2
service och i produktförbättringssyfte. Mer information om
datahantering får du på www.bosch-ebike.com/privacy-full.
Observera: vissa värden visas utan decimaler för mer
tydlighet. Dessa är avrundade.
Produkt- och prestandabeskrivning
Ändamålsenlig användning
Cykeldatorn Intuvia 100 är avsedd för indikering av
färddata på en eBike i systemgeneration the smart system
(det smarta systemet).
För att kunna använda eBike och cykeldatorn Intuvia 100 i
sin helhet krävs en kompatibel smarttelefon med appen
eBike Flow.
Beroende på telefonens operativsystem kan
appen eBike Flow laddas ner kostnadsfritt från
Apple App Store eller från Google Play Store.
Skanna koden med din telefon för att ladda ner
appen eBike Flow.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till
bilderna i början av bruksanvisningen.
(1)
Knapp Bluetooth®
(2)
Batterifackets lock
(3)
Fäste blockeringsskruv
(4)
Cykeldator-kontakt
(5)
Återställningsknapp
(6)
Blockeringsskruv cykeldator
(7)
Hållare cykeldator
(8)
Fäste till cykeldator
(9)
Cykeldator
(10) Batterifack
(11) Fästskruv hållare
a)
(12) Spårskruvmejsel
(13) Batteri (knappcell typ CR2450)
(14) Tätningsgummi
a) Ingår inte i leveransomfattningen
Visningselement cykeldator
(a)
Laddningsstatus eBike-batteri
(b)
Indikering cykelbelysning
(c)
Visning körläge
(d)
Visning assistans drivenhet
(e)
Visning enhet
(f)
Textvisning
(g)
Orienteringsrad
(h)
Värdevisning
(i)
Hastighetsmätarvisning
0 275 007 3BI | (23.02.2024)
Tekniska data
Cykeldator
Produktkod
A)
Drifttemperatur
Lagringstemperatur
Batterier
Skyddsklass
Vikt, ca.
Bluetooth® Low Energy 5.0
– Frekvens
– Sändningseffekt
A) Utanför detta temperaturintervall kan störningar förekomma vid
indikering.
Licensinformationen för produkten finns tillgänglig på följande
webbadress: www.bosch-ebike.com/licences
Försäkran om överensstämmelse
Härmed förklarar Robert Bosch GmbH, Bosch eBike
Systems, att sändaranläggningstypen Intuvia 100 uppfyller
kraven i direktivet 2014/53/EU. EU-konformitetsförklarin-
gens fullständiga text finns på följande webbadress:
www.bosch-ebike.com/conformity.
Certifieringsinformation
För indikering av certifieringsnummer (E‑labels), håll
knappen Bluetooth® (1) intryckt tills <Certifieringar> visas
på cykeldatorn. Släpp knappen Bluetooth® (1) och bläddra
genom alla E‑labels genom att trycka kort på knappen
Bluetooth® (1).
Montering
Sätta i och ta ut cykeldatorn (se bild A)
Montera cykeldatorn (9) genom att fästa batterifackets
näsor i hållarens (10) fäste (8) och tryck sedan ner
cykeldatorn lätt. För att låsa cykeldatorn vrider du den
medsols tills den klickar fast.
För att ta ut cykeldatorn (9) vrider du den motsols och tar ut
cykeldatorn ur hållarfästet (8).
När du ställer ifrån dig eBike tar du av cykeldatorn.
u
Sätta in blockeringsskruven (se bild B)
Du kan fixera cykeldatorn i sin hållare så att den inte kan tas
av. Cykeldatorn måste befinna sig i hållaren. Lossa
fästskruven (11) från klämman med en insexnyckel tills
hållaren (7) kan flyttas. Vrid hållaren (7) tills den undre
sidan av cykeldatorn är tillgänglig. Sätt i blockeringsskruven
(6) och skruva fast den i cykeldatorn. Rikta in hållaren (7)
med cykeldatorn korrekt och dra åt fästskruven (11) igen
med en insexnyckel.
Anmärkning: Låsskruven är inget stöldskydd.
Intuvia 100
BHU3200
°C
–5 ... +40
°C
+10 ... +40
3 V,
1 × CR2450
IP55
g
63
MHz
2400–2480
mW
≤ 1
Bosch eBike Systems
