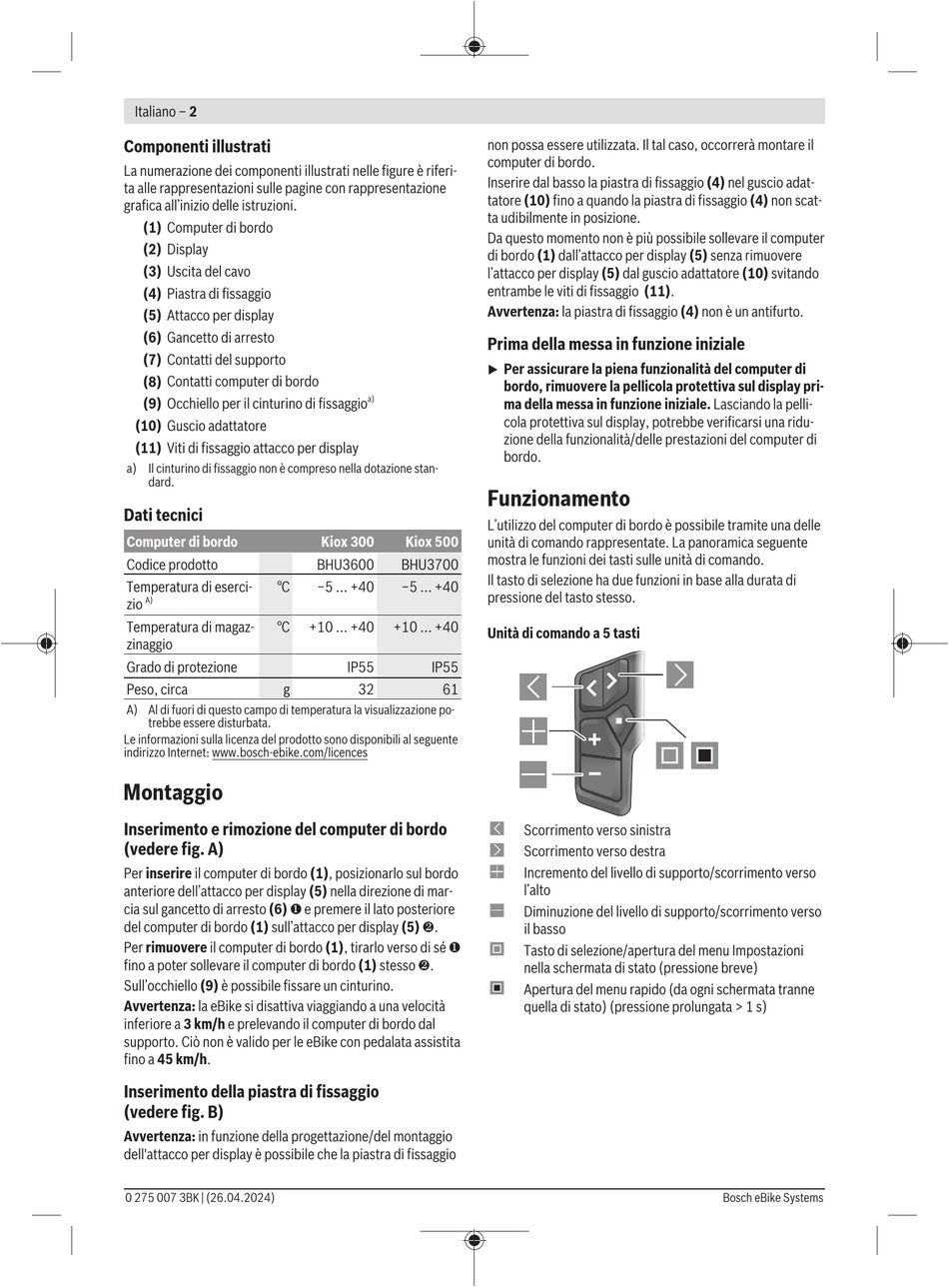

Italiano – 2
Componenti illustrati
La numerazione dei componenti illustrati nelle figure è riferi-
ta alle rappresentazioni sulle pagine con rappresentazione
grafica all'inizio delle istruzioni.
(1) Computer di bordo
(2) Display
(3) Uscita del cavo
(4) Piastra di fissaggio
(5) Attacco per display
(6) Gancetto di arresto
(7) Contatti del supporto
(8) Contatti computer di bordo
(9) Occhiello per il cinturino di fissaggio
(10) Guscio adattatore
(11) Viti di fissaggio attacco per display
a) Il cinturino di fissaggio non è compreso nella dotazione stan-
dard.
Dati tecnici
Computer di bordo
Codice prodotto
Temperatura di eserci- °C
A)
zio
Temperatura di magaz- °C
zinaggio
Grado di protezione
Peso, circa g
A) Al di fuori di questo campo di temperatura la visualizzazione po-
trebbe essere disturbata.
Le informazioni sulla licenza del prodotto sono disponibili al seguente
indirizzo Internet: www.bosch-ebike.com/licences
Montaggio
Inserimento e rimozione del computer di bordo
(vedere fig. A)
Per inserire il computer di bordo (1), posizionarlo sul bordo
anteriore dell'attacco per display (5) nella direzione di mar-
cia sul gancetto di arresto (6) ❶ e premere il lato posteriore
del computer di bordo (1) sull'attacco per display (5) ❷.
Per rimuovere il computer di bordo (1), tirarlo verso di sé ❶
fino a poter sollevare il computer di bordo (1) stesso ❷.
Sull'occhiello (9) è possibile fissare un cinturino.
Avvertenza: la eBike si disattiva viaggiando a una velocità
inferiore a 3 km/h e prelevando il computer di bordo dal
supporto. Ciò non è valido per le eBike con pedalata assistita
fino a 45 km/h.
Inserimento della piastra di fissaggio
(vedere fig. B)
Avvertenza: in funzione della progettazione/del montaggio
dell'attacco per display è possibile che la piastra di fissaggio
0 275 007 3BK | (26.04.2024)
non possa essere utilizzata. Il tal caso, occorrerà montare il
computer di bordo.
Inserire dal basso la piastra di fissaggio (4) nel guscio adat-
tatore (10) fino a quando la piastra di fissaggio (4) non scat-
ta udibilmente in posizione.
Da questo momento non è più possibile sollevare il computer
di bordo (1) dall'attacco per display (5) senza rimuovere
l'attacco per display (5) dal guscio adattatore (10) svitando
entrambe le viti di fissaggio (11).
Avvertenza: la piastra di fissaggio (4) non è un antifurto.
Prima della messa in funzione iniziale
u
a)
Funzionamento
L'utilizzo del computer di bordo è possibile tramite una delle
Kiox 300 Kiox 500 unità di comando rappresentate. La panoramica seguente
mostra le funzioni dei tasti sulle unità di comando.
BHU3600 BHU3700
Il tasto di selezione ha due funzioni in base alla durata di
−5 ... +40 −5 ... +40
pressione del tasto stesso.
+10 ... +40 +10 ... +40
Unità di comando a 5 tasti
IP55 IP55
32 61
Per assicurare la piena funzionalità del computer di
bordo, rimuovere la pellicola protettiva sul display pri-
ma della messa in funzione iniziale. Lasciando la pelli-
cola protettiva sul display, potrebbe verificarsi una ridu-
zione della funzionalità/delle prestazioni del computer di
bordo.
Scorrimento verso sinistra
Scorrimento verso destra
Incremento del livello di supporto/scorrimento verso
l'alto
Diminuzione del livello di supporto/scorrimento verso
il basso
Tasto di selezione/apertura del menu Impostazioni
nella schermata di stato (pressione breve)
Apertura del menu rapido (da ogni schermata tranne
quella di stato) (pressione prolungata > 1 s)
