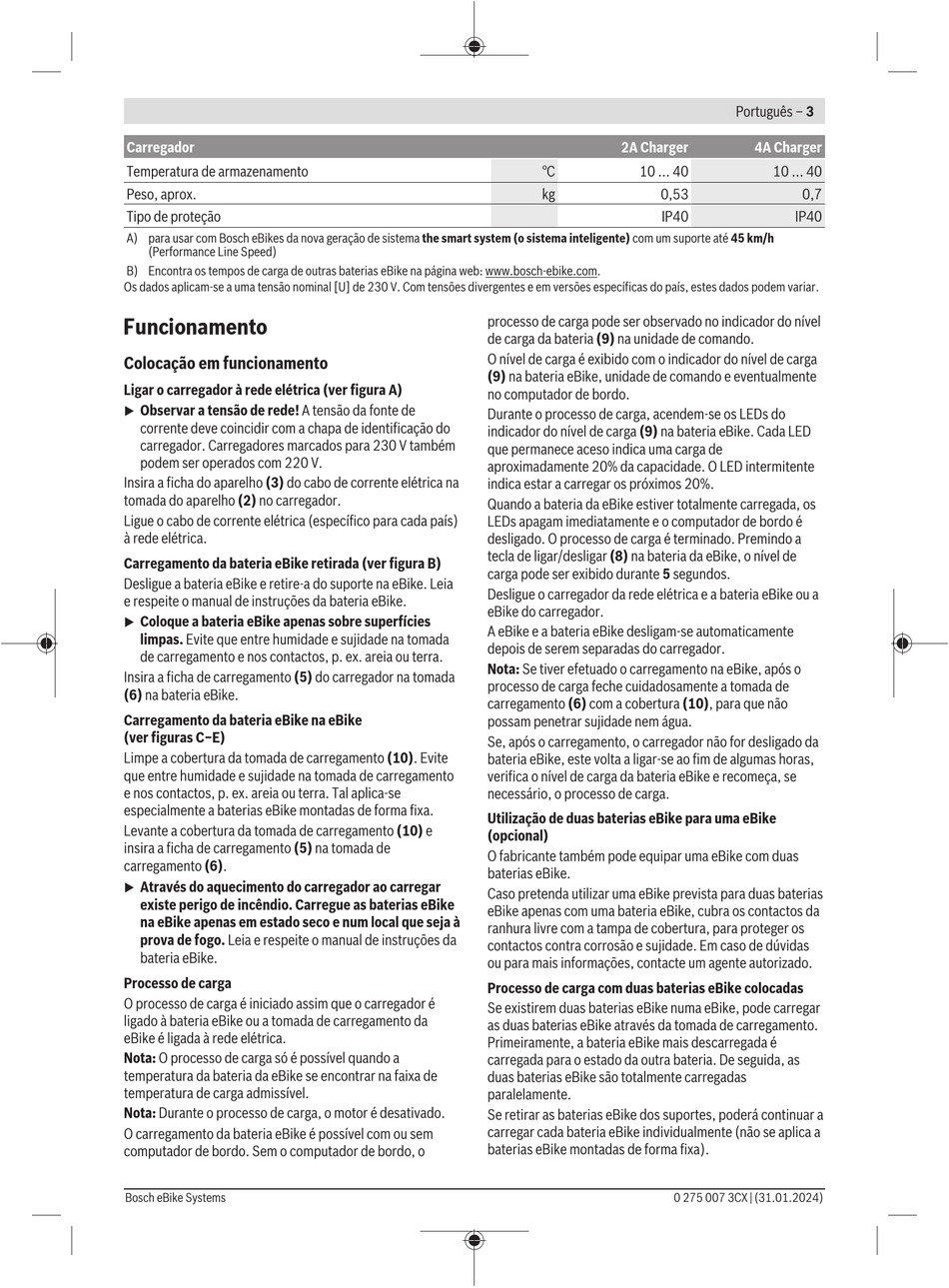

Carregador
Temperatura de armazenamento
Peso, aprox.
Tipo de proteção
A) para usar com Bosch eBikes da nova geração de sistema the smart system (o sistema inteligente) com um suporte até 45 km/h
(Performance Line Speed)
B) Encontra os tempos de carga de outras baterias eBike na página web: www.bosch-ebike.com.
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Funcionamento
Colocação em funcionamento
Ligar o carregador à rede elétrica (ver figura A)
Observar a tensão de rede! A tensão da fonte de
u
corrente deve coincidir com a chapa de identificação do
carregador. Carregadores marcados para 230 V também
podem ser operados com 220 V.
Insira a ficha do aparelho (3) do cabo de corrente elétrica na
tomada do aparelho (2) no carregador.
Ligue o cabo de corrente elétrica (específico para cada país)
à rede elétrica.
Carregamento da bateria eBike retirada (ver figura B)
Desligue a bateria eBike e retire-a do suporte na eBike. Leia
e respeite o manual de instruções da bateria eBike.
Coloque a bateria eBike apenas sobre superfícies
u
limpas. Evite que entre humidade e sujidade na tomada
de carregamento e nos contactos, p. ex. areia ou terra.
Insira a ficha de carregamento (5) do carregador na tomada
(6) na bateria eBike.
Carregamento da bateria eBike na eBike
(ver figuras C−E)
Limpe a cobertura da tomada de carregamento (10). Evite
que entre humidade e sujidade na tomada de carregamento
e nos contactos, p. ex. areia ou terra. Tal aplica-se
especialmente a baterias eBike montadas de forma fixa.
Levante a cobertura da tomada de carregamento (10) e
insira a ficha de carregamento (5) na tomada de
carregamento (6).
Através do aquecimento do carregador ao carregar
u
existe perigo de incêndio. Carregue as baterias eBike
na eBike apenas em estado seco e num local que seja à
prova de fogo. Leia e respeite o manual de instruções da
bateria eBike.
Processo de carga
O processo de carga é iniciado assim que o carregador é
ligado à bateria eBike ou a tomada de carregamento da
eBike é ligada à rede elétrica.
Nota: O processo de carga só é possível quando a
temperatura da bateria da eBike se encontrar na faixa de
temperatura de carga admissível.
Nota: Durante o processo de carga, o motor é desativado.
O carregamento da bateria eBike é possível com ou sem
computador de bordo. Sem o computador de bordo, o
Bosch eBike Systems
2A Charger
°C 10 ... 40
kg 0,53
IP40
processo de carga pode ser observado no indicador do nível
de carga da bateria (9) na unidade de comando.
O nível de carga é exibido com o indicador do nível de carga
(9) na bateria eBike, unidade de comando e eventualmente
no computador de bordo.
Durante o processo de carga, acendem-se os LEDs do
indicador do nível de carga (9) na bateria eBike. Cada LED
que permanece aceso indica uma carga de
aproximadamente 20% da capacidade. O LED intermitente
indica estar a carregar os próximos 20%.
Quando a bateria da eBike estiver totalmente carregada, os
LEDs apagam imediatamente e o computador de bordo é
desligado. O processo de carga é terminado. Premindo a
tecla de ligar/desligar (8) na bateria da eBike, o nível de
carga pode ser exibido durante 5 segundos.
Desligue o carregador da rede elétrica e a bateria eBike ou a
eBike do carregador.
A eBike e a bateria eBike desligam-se automaticamente
depois de serem separadas do carregador.
Nota: Se tiver efetuado o carregamento na eBike, após o
processo de carga feche cuidadosamente a tomada de
carregamento (6) com a cobertura (10), para que não
possam penetrar sujidade nem água.
Se, após o carregamento, o carregador não for desligado da
bateria eBike, este volta a ligar-se ao fim de algumas horas,
verifica o nível de carga da bateria eBike e recomeça, se
necessário, o processo de carga.
Utilização de duas baterias eBike para uma eBike
(opcional)
O fabricante também pode equipar uma eBike com duas
baterias eBike.
Caso pretenda utilizar uma eBike prevista para duas baterias
eBike apenas com uma bateria eBike, cubra os contactos da
ranhura livre com a tampa de cobertura, para proteger os
contactos contra corrosão e sujidade. Em caso de dúvidas
ou para mais informações, contacte um agente autorizado.
Processo de carga com duas baterias eBike colocadas
Se existirem duas baterias eBike numa eBike, pode carregar
as duas baterias eBike através da tomada de carregamento.
Primeiramente, a bateria eBike mais descarregada é
carregada para o estado da outra bateria. De seguida, as
duas baterias eBike são totalmente carregadas
paralelamente.
Se retirar as baterias eBike dos suportes, poderá continuar a
carregar cada bateria eBike individualmente (não se aplica a
baterias eBike montadas de forma fixa).
Português – 3
4A Charger
10 ... 40
0,7
IP40
