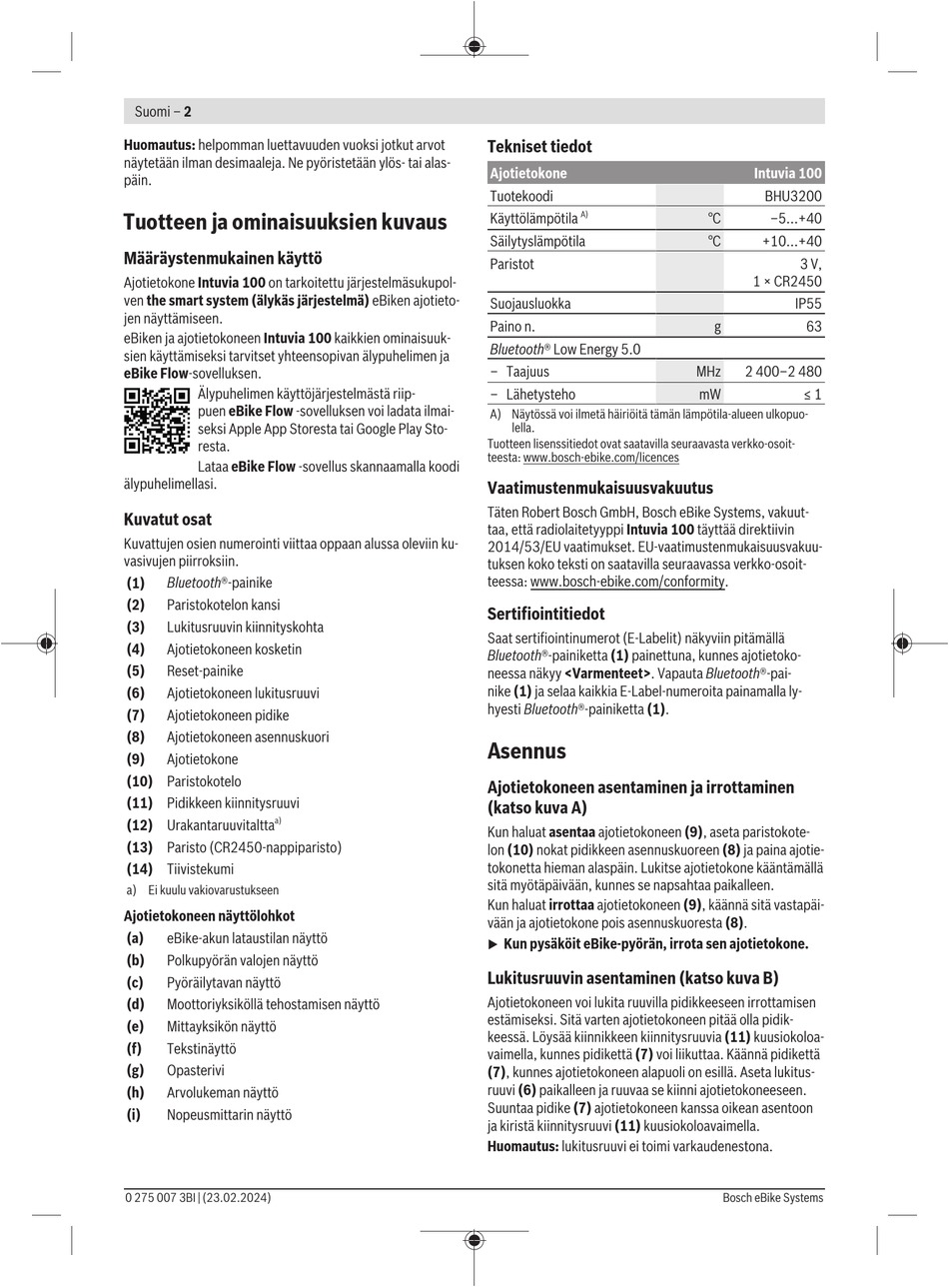

Suomi – 2
Huomautus: helpomman luettavuuden vuoksi jotkut arvot
näytetään ilman desimaaleja. Ne pyöristetään ylös- tai alas-
päin.
Tuotteen ja ominaisuuksien kuvaus
Määräystenmukainen käyttö
Ajotietokone Intuvia 100 on tarkoitettu järjestelmäsukupol-
ven the smart system (älykäs järjestelmä) eBiken ajotieto-
jen näyttämiseen.
eBiken ja ajotietokoneen Intuvia 100 kaikkien ominaisuuk-
sien käyttämiseksi tarvitset yhteensopivan älypuhelimen ja
eBike Flow-sovelluksen.
Älypuhelimen käyttöjärjestelmästä riip-
puen eBike Flow -sovelluksen voi ladata ilmai-
seksi Apple App Storesta tai Google Play Sto-
resta.
Lataa eBike Flow -sovellus skannaamalla koodi
älypuhelimellasi.
Kuvatut osat
Kuvattujen osien numerointi viittaa oppaan alussa oleviin ku-
vasivujen piirroksiin.
(1) Bluetooth®-painike
(2) Paristokotelon kansi
(3) Lukitusruuvin kiinnityskohta
(4) Ajotietokoneen kosketin
(5) Reset-painike
(6) Ajotietokoneen lukitusruuvi
(7) Ajotietokoneen pidike
(8) Ajotietokoneen asennuskuori
(9) Ajotietokone
(10) Paristokotelo
(11) Pidikkeen kiinnitysruuvi
a)
(12) Urakantaruuvitaltta
(13) Paristo (CR2450-nappiparisto)
(14) Tiivistekumi
a) Ei kuulu vakiovarustukseen
Ajotietokoneen näyttölohkot
(a) eBike-akun lataustilan näyttö
(b) Polkupyörän valojen näyttö
(c) Pyöräilytavan näyttö
(d) Moottoriyksiköllä tehostamisen näyttö
Mittayksikön näyttö
(e)
(f) Tekstinäyttö
(g) Opasterivi
(h) Arvolukeman näyttö
(i) Nopeusmittarin näyttö
0 275 007 3BI | (23.02.2024)
Tekniset tiedot
Ajotietokone
Tuotekoodi
A)
Käyttölämpötila
Säilytyslämpötila
Paristot
Suojausluokka
Paino n.
Bluetooth® Low Energy 5.0
– Taajuus
– Lähetysteho
A) Näytössä voi ilmetä häiriöitä tämän lämpötila-alueen ulkopuo-
lella.
Tuotteen lisenssitiedot ovat saatavilla seuraavasta verkko-osoit-
teesta: www.bosch-ebike.com/licences
Vaatimustenmukaisuusvakuutus
Täten Robert Bosch GmbH, Bosch eBike Systems, vakuut-
taa, että radiolaitetyyppi Intuvia 100 täyttää direktiivin
2014/53/EU vaatimukset. EU-vaatimustenmukaisuusvakuu-
tuksen koko teksti on saatavilla seuraavassa verkko-osoit-
teessa: www.bosch-ebike.com/conformity.
Sertifiointitiedot
Saat sertifiointinumerot (E‑Labelit) näkyviin pitämällä
Bluetooth®-painiketta (1) painettuna, kunnes ajotietoko-
neessa näkyy <Varmenteet>. Vapauta Bluetooth®-pai-
nike (1) ja selaa kaikkia E-Label-numeroita painamalla ly-
hyesti Bluetooth®-painiketta (1).
Asennus
Ajotietokoneen asentaminen ja irrottaminen
(katso kuva A)
Kun haluat asentaa ajotietokoneen (9), aseta paristokote-
lon (10) nokat pidikkeen asennuskuoreen (8) ja paina ajotie-
tokonetta hieman alaspäin. Lukitse ajotietokone kääntämällä
sitä myötäpäivään, kunnes se napsahtaa paikalleen.
Kun haluat irrottaa ajotietokoneen (9), käännä sitä vastapäi-
vään ja ajotietokone pois asennuskuoresta (8).
Kun pysäköit eBike-pyörän, irrota sen ajotietokone.
u
Lukitusruuvin asentaminen (katso kuva B)
Ajotietokoneen voi lukita ruuvilla pidikkeeseen irrottamisen
estämiseksi. Sitä varten ajotietokoneen pitää olla pidik-
keessä. Löysää kiinnikkeen kiinnitysruuvia (11) kuusiokoloa-
vaimella, kunnes pidikettä (7) voi liikuttaa. Käännä pidikettä
(7), kunnes ajotietokoneen alapuoli on esillä. Aseta lukitus-
ruuvi (6) paikalleen ja ruuvaa se kiinni ajotietokoneeseen.
Suuntaa pidike (7) ajotietokoneen kanssa oikean asentoon
ja kiristä kiinnitysruuvi (11) kuusiokoloavaimella.
Huomautus: lukitusruuvi ei toimi varkaudenestona.
Intuvia 100
BHU3200
°C –5...+40
°C +10...+40
3 V,
1 × CR2450
IP55
g 63
MHz 2 400–2 480
mW ≤ 1
Bosch eBike Systems
